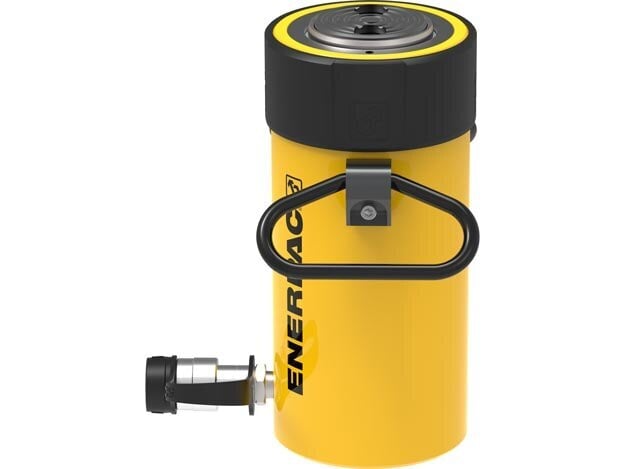

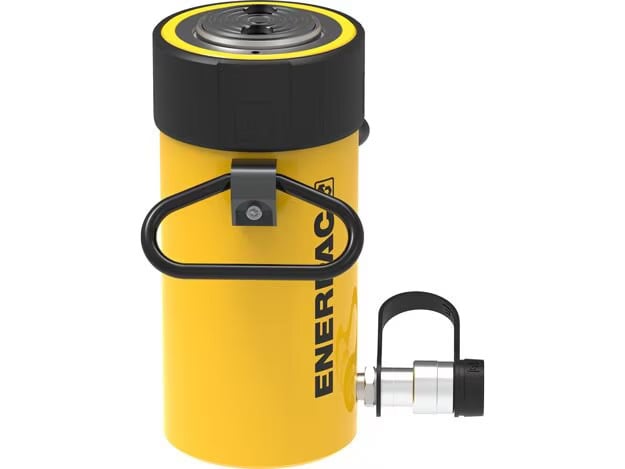

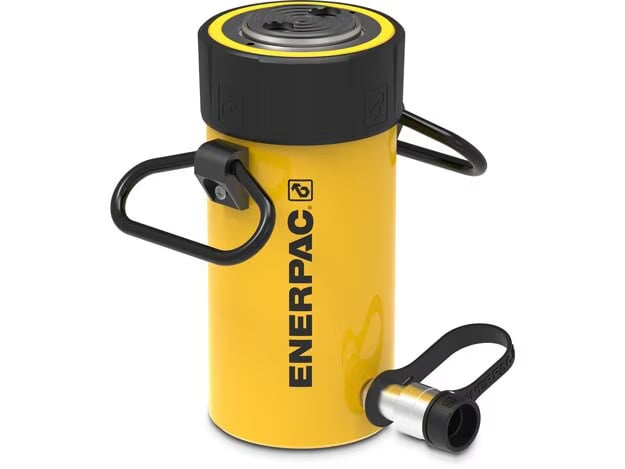

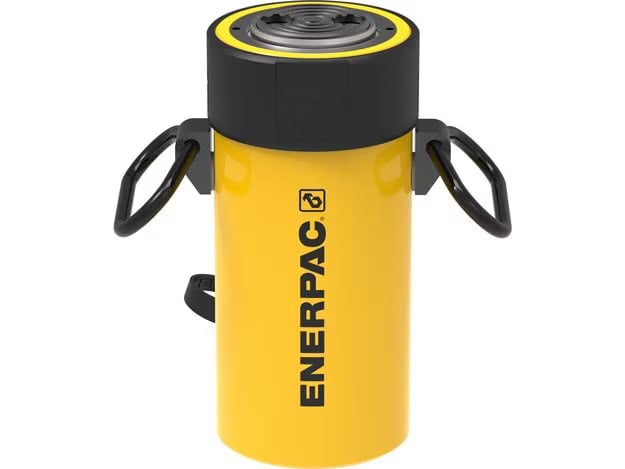

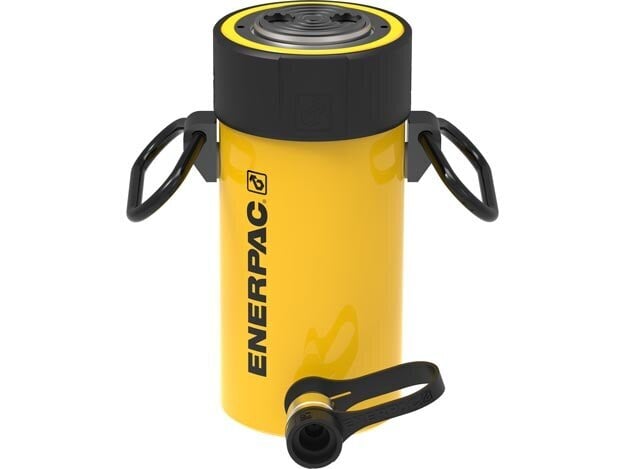

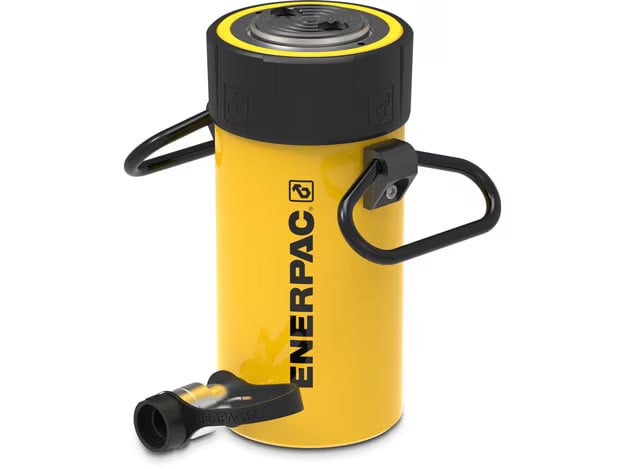

Enerpac RC506 Mehrzweckzylinder

Name: Enerpac Mehrzweckzylinder RC506
Brand: Enerpac
SKU: RC506
Price: 1680.48 EUR
Availability: InStock

1.680,48 €

exkl. MwSt.

1.999,77 € inkl. MwSt.

Mengenstaffel

Menge	Preis / Verpackungseinheit (exkl. MwSt.)	Rabatt
Ab 15	1.512,44 €	-10%

Verpackungseinheit:

1 Stück

Verfügbarkeit:

Versandgebiet:

gesamte EU|

Hersteller-Artikelname:: Mehrzweckzylinder
Klicken zum Kopieren
Hersteller-Artikelnummer:: RC506
Klicken zum Kopieren
Hersteller-Typenschlüssel:: nicht verfügbar

Menge

Wir akzeptieren

Rechnung

Vorkasse

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00

sales@partbase.com(alle Sprachen)

+49 39203 863988(Deutsch & Englisch)

UVV Service verfügbar

Der Enerpac Artikel RC506 erfordert i.d.R. jährliche UVV-Sicherheitsinspektionen gemäß § 14 BetrSichV und DGUV-Vorschriften (z. B. DGUV Vorschrift 3, 100-500), um die Arbeitsplatzsicherheit zu gewährleisten. Über unseren Partner WK Hydraulik, der ein zertifiziertes Enerpac Service Center betreibt, führen wir diese Inspektionen für Sie durch.

Bekannt aus

Direkt bei uns kaufen oder über

Eigenschaften für RC506 von Enerpac

Typ: Hydraulikzylinder
Untertypen: Mehrzweckzylinder
Serie: RC
Maximaler Betriebsdruck in bar: 700
Maximaler Betriebsdruck in psi: 10,000
Hubbereich (Zoll): 4.5 - 6.99
Druckstück, maximaler Neigungswinkel R (Grad): 5
Kapazitätsklasse (Zoll Tonnen): 50
Hubbereich (mm): 120 - 174
Maximaler Betriebsdruck (psi): 10,000
Zylinder effektiver Bereich Advance (Zoll3): 11.04
Öl Kapazität Fortschritt (Zoll3): 69.03
Maximale Speicherkapazität (kurze Tonnen): 55.2
Rückgabetyp: Einfachwirkend, Federrückzug
Material: Stahl
Kolben Typ: Vollkolben
Maximale Zylinderkraft Druck (kN): 498
Wirksame Kolbenfläche Druck (cm2): 71,3
Bodenbefestigungsbohrungen Gewinde V: 1/2"- 13 un
Oberflächenbehandlung: Lack
Ölkapazitätsvorschub (cm3): 1131
Kuppler: CR400 Kupplung
Kragengewindelänge X mm: 55
Satteldurchmesser J1 mm: 71
Bauhöhe ausgefahren B (mm): 442
Gewindetiefe der Grundbefestigungslöcher Z mm: 19
Bauhöhe ausgefahren B (Zoll): 17.38
Gewindetiefe der Basismontagelöcher Zin: 0.75
Bauhöhe eingefahren A (Zoll): 11.13
Satteldurchmesser Jin: 2.8
Außendurchmesser D (Zoll): 5
OptionalTiltSaddleAdditionToCollapsedHeightA1_in: 0.59
PlungerInternalThreadinOin: -
Zylinder-Bohrungsdurchmesser E (mm): 95,2
Bauhöhe eingefahren A (mm): 283
Gewinde der Basismontagelöcher: 1/2" - 13un
Kragengewinde Wmm: 5" - 12 un
OptionalTiltSaddleAdditionToCollapsedHeightA1_mm: 15
Zylinder-Bohrungsdurchmesser E (Zoll): 3.75
KragengewindeGewinn: 5" - 12 UN
PlungerInternalThreadOin: -
Sattelüberstand vom Kolben K (mm): 2
Basis zum Vorschub-Anschluss H (Zoll): 1.38
Sattelüberstand vom Kolben K1 (mm): 2
Außendurchmesser D (mm): 127
OptionalTiltSaddleDiameterJ1In: 2.81
Bauhöhe eingefahren (Zoll): 10.0 - 14.99
PlungerThreadLengthPin: -
Kolbenstangen-Durchmesser F (Zoll): 3.13
Grundbefestigungslöcher Schraubenkreis Uin: 3.75
Bauhöhe eingefahren (mm): 255 - 381
PlungerThreadLengthPmm: -
Satteldurchmesser (mm): 71
Sattelüberstand vom Kolben K (Zoll): 0.11
Kragengewindelänge X in: 2.19
Kolbenstangen-Durchmesser F (mm): 79,4
Basismontagelochkreis Umm: 95
Basis zum Vorschub-Anschluss H (mm): 35

Dokumente

Broschüre EN-GB
Download
Broschüre IT
Download
Broschüre DE
Download
Broschüre FR
Download
Broschüre ES-LA
Download
Broschüre PT-BR
Download
Broschüre ES-ES
Download
Broschüre EN-US
Download
Technische Literatur RC506 EN L2806_b
Download
Technische Literatur RC506 EN L3021_d
Download
Technische Literatur RC506 EN L426_d
Download
Technische Literatur RC506 EN L1608_i
Download

Hersteller-Artikelbeschreibung

Neues TRIO-Lagersystem

Weitere Informationen für RC506 von Enerpac

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 31,30 kg
Maße (L x B x H): nicht verfügbar
Ursprungsland**: CN🇨🇳
Zolltarifnummer: 84122180
GTIN: Auf Anfrage
RoHS konform: Auf Anfrage
Hersteller: Enerpac

*:Lieferzeiten sind nicht verbindlich und können sich ändern.

**:Die Herkunftsinformationen der Produkte dienen nur zur Orientierung. Die tatsächliche Herkunft kann abweichen. Dies garantiert keine Vorteile in Bezug auf Importvorteile oder Verfügbarkeit aus bestimmten Ländern.

***:Alle Produktangaben, technischen Daten und Abbildungen erfolgen ohne Gewähr. Produktbilder dienen teilweise als Symbolbilder und können vom tatsächlichen Artikel abweichen.

Druckkraft-Kennlinie

Enerpac RC506: Druckkraft & Auslegungsdaten

Der Enerpac RC506 ist ein einfachwirkender Vollkolben-Zylinder mit Federrückzug aus Stahl. Die effektive Kolbenfläche beträgt laut Enerpac-Datenblatt 71,3 cm²; bei einem maximalen Betriebsdruck von 700 bar liefert der RC506 eine im Datenblatt angegebene Spitzendruckkraft von 498 kN — das entspricht 50,8 Tonnen metrisch.

Wirksame Kolbenfläche: 71,3 cm²; Herstellerangabe Enerpac
Max. Betriebsdruck: 700 bar; voller Enerpac-Hochdruckbereich
Spitzendruckkraft: 498 kN; ≈ 50,8 t (metrisch)
Ölbedarf pro Hub: 1.131 cm³; vollständiger Ausfahrhub

Druckkraft-Kennlinie des RC506: nach F = p · A steigt die Druckkraft linear mit dem Systemdruck. Bei halbem Höchstdruck (350 bar) liefert der Zylinder entsprechend genau die halbe Spitzenkraft (249 kN ≈ 25,4 t). Die Kurve ist gerade — es gibt für den RC506 keinen Druckpunkt, an dem das Kraft-Verhalten „knickt".

Wie die Druckkraft mit dem Systemdruck skaliert

Die Druckkraft eines hydraulischen Zylinders ist das Produkt aus Systemdruck und wirksamer Kolbenfläche: F = p · A. Für den RC506 ist A mit 71,3 cm² fix; jeder zusätzliche Bar Systemdruck erhöht die abrufbare Kraft um exakt 711 N. Die 498 kN aus dem Datenblatt sind der theoretische Wert bei 700 bar — gerechnet mit η = 1, also ohne Berücksichtigung von Dichtungs- und Reibungsverlusten.

Einfachwirkend mit Federrückzug — Auslegungsfolgen

Der RC506 fährt hydraulisch nur in eine Richtung aus — der Rückhub erfolgt mechanisch durch eine eingebaute Rückholfeder, nicht hydraulisch. Daraus folgen zwei konkrete Auslegungsregeln: Erstens braucht der Hydraulikkreis nur eine einzige Druckleitung zum Zylinder (P → Zylinderboden), nicht zwei. Zweitens muss die Pumpe für einfachwirkende Zylinder ausgelegt sein — Enerpac-Handpumpen der P-Serie sowie elektrisch betriebene Aggregate mit Einfach-Wirkungs-Ventil sind hier die typische Wahl. Der Rückgabetyp ist in den Herstellerspezifikationen explizit als Einfachwirkend, Federrückzug ausgewiesen, der Kolbentyp als Vollkolben.

Ölbedarf & Pumpenwahl

Für einen vollständigen Hub benötigt der RC506 1.131 cm³ Hydrauliköl (Herstellerangabe). Eine zweistufige Enerpac-Handpumpe der P-Serie fördert in Stufe 2 rund 2,46 cm³ pro Pumphub — daraus ergeben sich ca. 460 Pumphübe für den vollen Ausfahrweg unter Volllast. Bei elektrisch betriebenen Aggregaten reduziert sich die Hubzeit entsprechend der Pumpenfördermenge — die benötigte Ölmenge bleibt identisch.

Kapazitätsklasse vs. tatsächliche Spitzenkraft

Enerpac kennzeichnet den RC506 als Zylinder der 50-(US-)Tonnen-Klasse — umgerechnet entspricht das 45,4 Tonnen metrisch (Faktor 0,9072). Die theoretische Spitzenkraft bei 700 bar liegt mit 50,8 Tonnen leicht über der Klassenangabe. Diese Differenz ist die konstruktive Reserve, die Enerpac der Klasseneinstufung einbaut — bei einer Auslegung sollte man sich auf die Klassenangabe (45,4 t) stützen, nicht auf den theoretischen Maximalwert.

Hinweis: Alle Zahlen zur RC506 entsprechen den Enerpac-Katalogangaben (700-bar-Hochdrucksystem). Die metrische Tonnenumrechnung erfolgt mit g = 9,80665 m/s² bzw. 1 US-Tonne = 0,9072 metrische Tonnen — beides exakte Konstanten ohne Annahmen.
