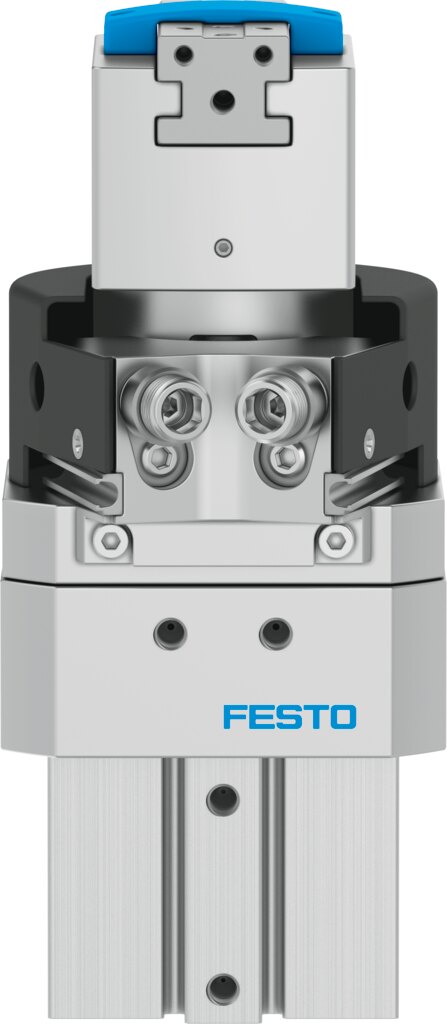

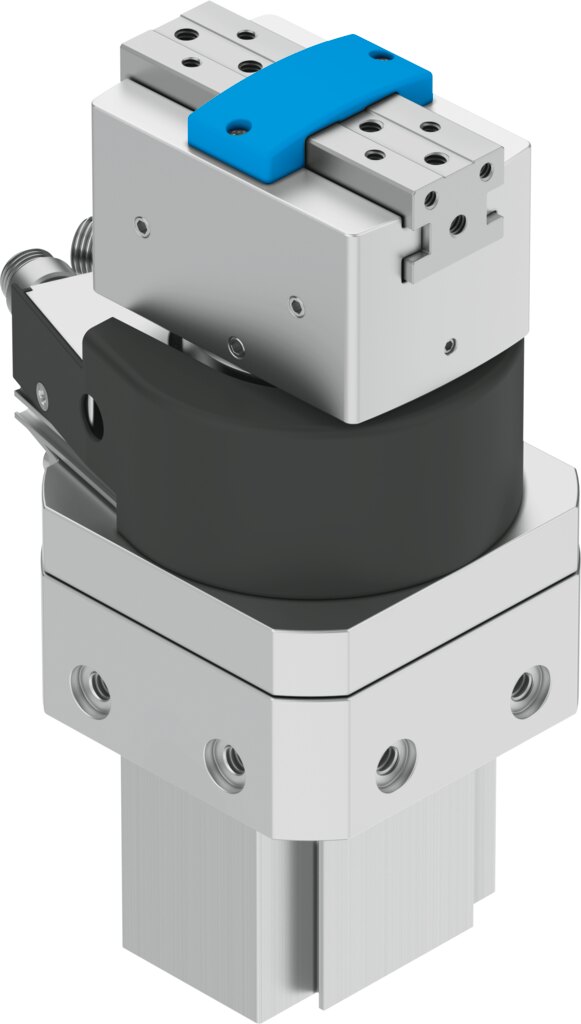

Festo 1187962 Schwenk-Greifeinheit

Preis & Verfügbarkeit

1.501,50 €

exkl. MwSt.

|

1.786,79 € inkl. MwSt.

Verpackungseinheit:
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|

Herstellerinformationen

Hersteller-Artikelname:
Schwenk-Greifeinheit
Klicken zum Kopieren
Hersteller-Artikelnummer:
1187962
Klicken zum Kopieren
Hersteller-Typenschlüssel:
HGDS-PP-20-P1-A-B
Klicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Visa
Mastercard
American Express
PayPal
Eps
Ideal
Przelewy24
Support Mitarbeiter

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00
sales@partbase.com(alle Sprachen)
+49 39203 863988(Deutsch & Englisch)

Bekannt aus

  • O+P Fluidtechnik
  • e-commerce magazin
  • Industrieanzeiger

Direkt bei uns kaufen oder über

  • Conrad Marketplace
  • SAP Ariba

Eigenschaften für 1187962 von Festo

Baugröße
20
Einstellbereich Schwenkwinkel
0 deg ... 210 deg
Hub pro Greifbacken
7 mm
Max. Greifbacken-Winkelspiel ax, ay
0.1 deg
Max. Greifbackenspiel Sz
0.02 mm
Schwenkwinkel
210 deg
Wiederholgenauigkeit Greifer
0.015 mm
Wiederholgenauigkeit des Schwenkwinkels
0.02 deg
Anzahl Greifbacken
2
Dämpfung Schwenkantrieb
Elastische Dämpfungsringe/-platten beidseitig, Endlagen einstellbar, mit Festanschlag
Dämpfung
elastische Dämpfungsringe/-platten beidseitig mit Festanschlag
Dämpfereinstellbereich
2.8 mm
Einbaulage
beliebig
Feinjustage Schwenkantrieb
-6 deg
Funktionsweise
doppeltwirkend
Greiferfunktion
Parallel
Konstruktiver Aufbau
mit Parallelgreifer und Greiferantrieb
Positionserkennung Greifer
mit Näherungsschalter
Positionserkennung Schwenkantrieb
mit Näherungsschalter
Symbol
00991893
Betriebsdruck
3 bar ... 8 bar
Max. Arbeitsfrequenz Greifer
4 Hz
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
2 Hz
Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi)
60 ms
Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi)
70 ms
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B2-L
Umgebungstemperatur
5 °C ... 60 °C
Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) öffnen
96 N
Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) öffnen
192 N
Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) schließen
84 N
Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) schließen
168 N
Max. Kraft am Greifbacken Fz statisch
250 N
Max. Moment am Greifbacken Mx statisch
22 Nm
Max. Moment am Greifbacken My statisch
22 Nm
Max. Moment am Greifbacken Mz statisch
22 Nm
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
2.5 Nm
Max. Masse pro externem Greiffinger
100 g
Max. Masse pro externem Greiffinger, gedrosselt
100 g
Befestigungsart
mit Durchgangsbohrung und Zentrierhülsemit Schwalbenschwanz-Nut
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Antriebswelle
Stahl
Werkstoff Deckel
AluminiumPOM
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Greifbacken
hochlegierter Stahl rostfrei
Dokumente

Hersteller-Artikelbeschreibung

Kompakte Kombination aus Greifer und Drehantrieb für flexible Schwenk- / Greifaufgaben.

Weitere Informationen für 1187962 von Festo

Artikel-Authentizität
Originalartikel
Artikelzustand
Neu
Einzelgewicht
1,26 kg
Maße (L x B x H)
nicht verfügbar
Ursprungsland**
Auf Anfrage
Zolltarifnummer
84798997
GTIN
4052568228262
RoHS konform
Ja
Hersteller
Festo
