Hydraulikventil — Funktion, Bauarten und Auswahl
Ein Hydraulikventil ist die Schaltstelle jeder hydraulischen Anlage. Es bestimmt, wann ein Zylinder ausfährt, wie schnell er bewegt und mit welchem Druck er hält. In der Praxis arbeiten Wegeventile, Druckventile, Stromventile und Sperrventile zusammen, oft ergänzt durch Proportional- und Logiktechnik. Bei Partbase decken wir dieses Spektrum mit Komponenten von Bosch Rexroth, Hydac, Hawe, Stauff, Festo und Aventics ab — vom NG6-Magnetventil bis zum Druckbegrenzungsventil für den Rohrleitungseinbau.
Funktion und Aufgabe eines Hydraulikventils
Ein Hydraulikventil greift in drei Größen ein: Druck, Volumenstrom und Strömungsrichtung. Daraus ergeben sich die klassischen Funktionsgruppen. Druckventile begrenzen oder reduzieren den Systemdruck und schützen Pumpe, Leitung und Verbraucher. Stromventile drosseln den Volumenstrom und steuern damit Geschwindigkeit und Synchronlauf. Wegeventile legen fest, welcher Anschluss mit Druck oder Tank verbunden ist, und steuern so die Bewegungsrichtung des Zylinders oder Motors. Sperrventile, etwa Rückschlag- und entsperrbare Rückschlagventile, halten Lasten und verhindern Rückfluss. In modernen Anlagen kommen zusätzlich Proportional- und Servoventile zum Einsatz, wenn Druck oder Volumenstrom stufenlos geregelt werden müssen. Die Auslegung folgt dabei immer dem Lastfall und nicht dem Datenblatt allein.
Bauarten: Wege-, Druck-, Strom- und Sperrventile

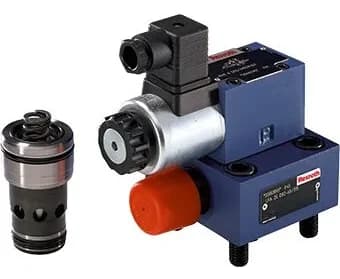

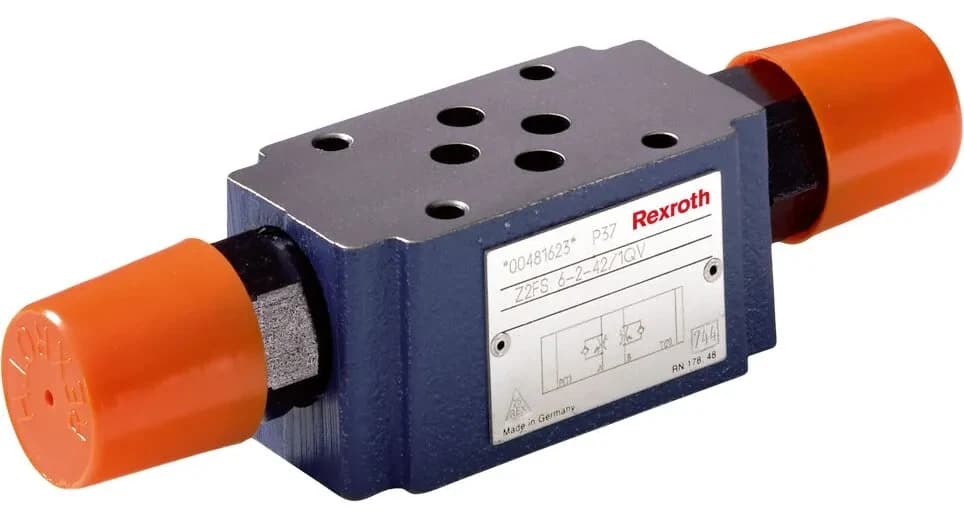

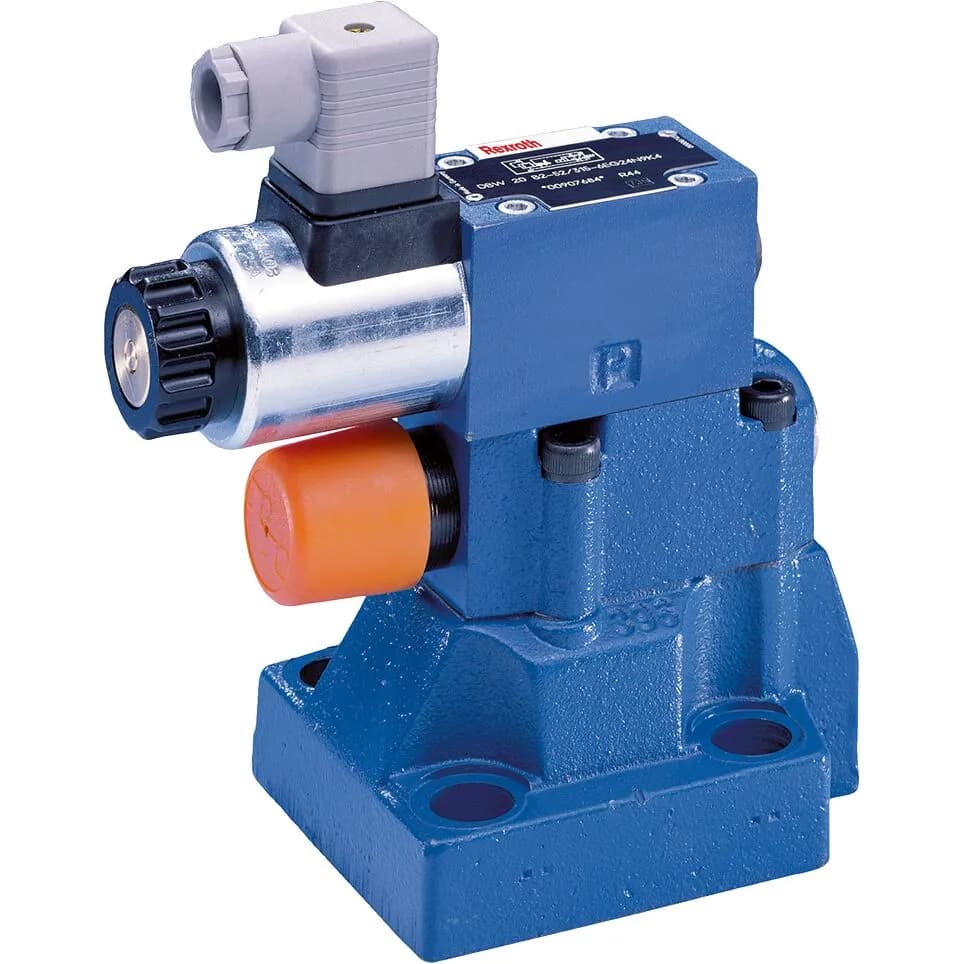

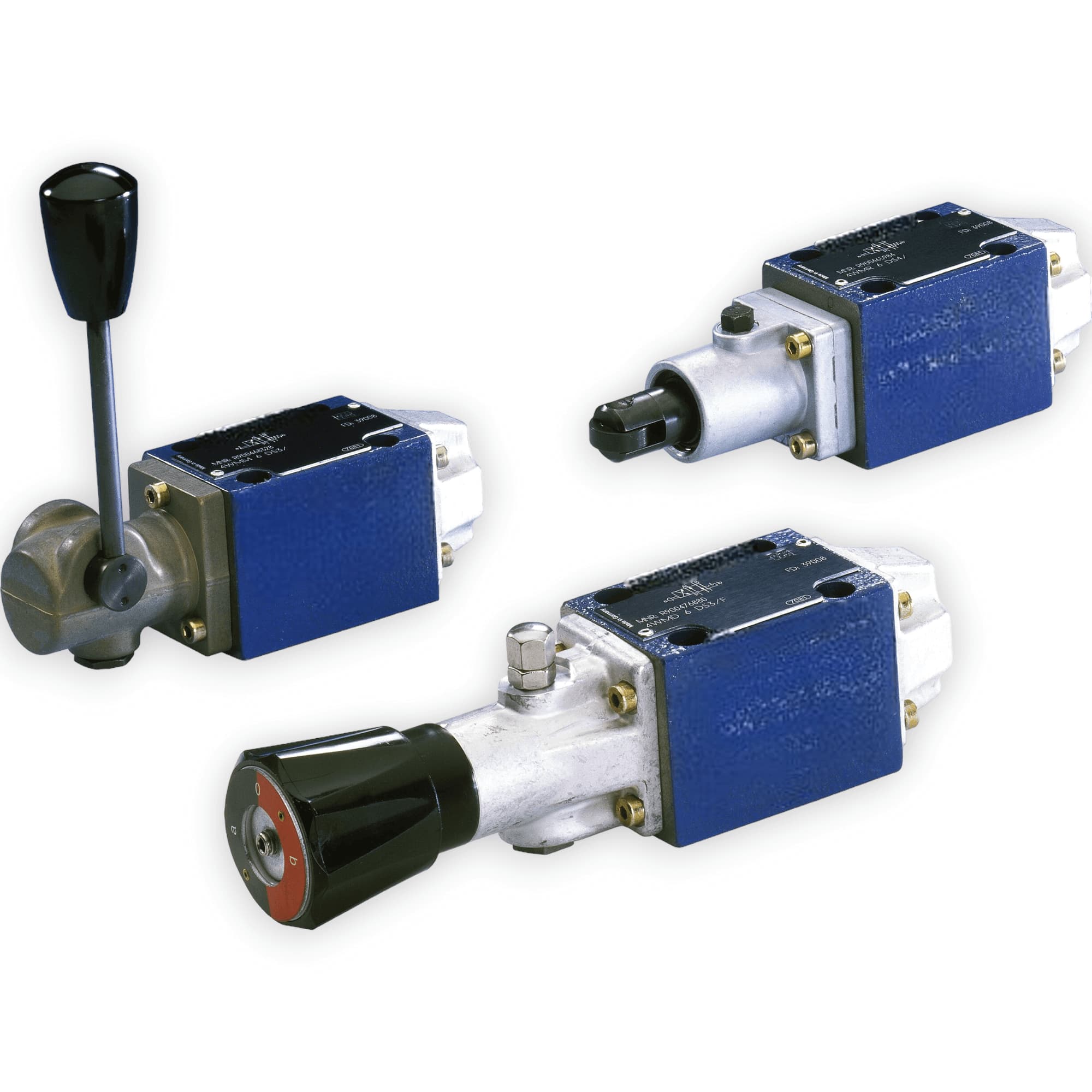

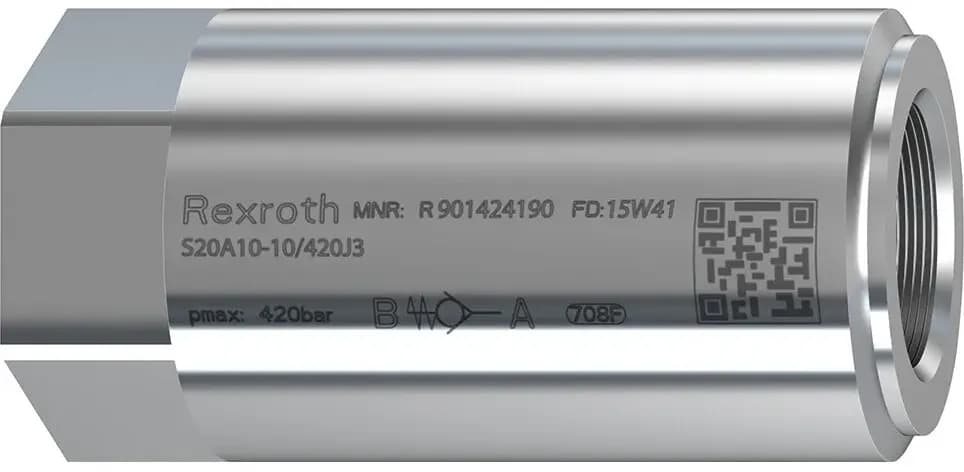

In der Praxis dominieren wenige Grundbauarten. Wegeventile gibt es als Schieber- und als Sitzventile, mechanisch, hydraulisch oder elektromagnetisch betätigt; typische Schaltbilder sind 4/2, 4/3 und 3/2. Druckbegrenzungs- und Druckreduzierventile sichern Maximaldrücke ab oder stellen Sekundärdruckkreise ein. Drossel- und Drosselrückschlagventile regeln die Geschwindigkeit, oft mit freiem Rückfluss. Sperrventile und Lasthalteventile halten Zylinder lagerichtig, auch bei Leitungsbruch. Logikventile kommen bei großen Volumenströmen zum Einsatz, Proportionalventile dort, wo elektrisch geregelt werden soll. Häufige Baugrößen sind NG6 und NG10 in DIN-ISO-Anschlussbild. Bei Partbase finden Sie diese Bauarten als Einzelventile, Zwischenplatten- und Anschlussplattenventile sowie als Patronenventile.
Elektrisches Hydraulikventil: 12 V, 24 V und Ansteuerung

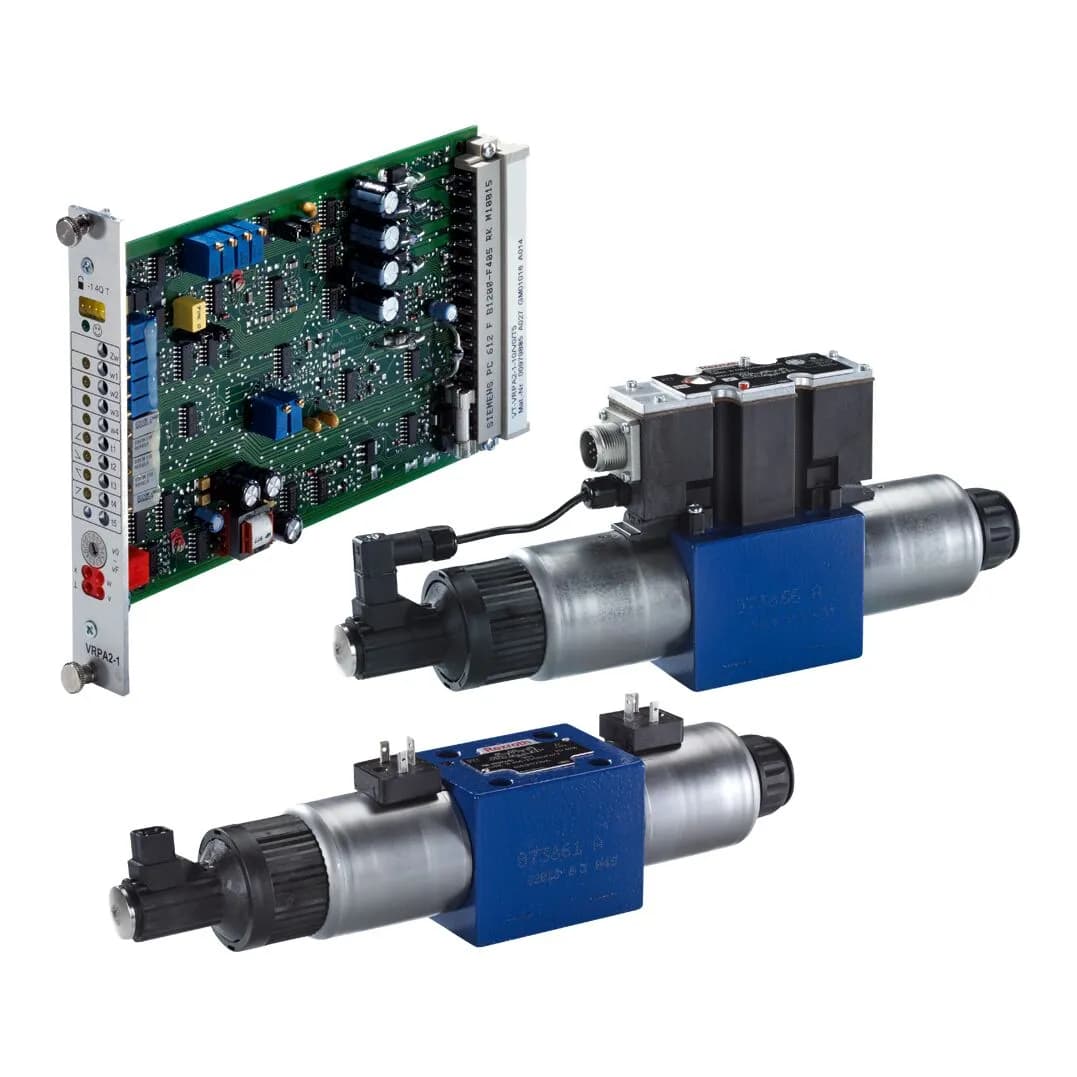

Ein elektrisches Hydraulikventil wird über einen Magneten geschaltet, in mobilen Anwendungen meist mit 12 V DC, in stationären Anlagen häufig mit 24 V DC oder 230 V AC. Die Auswahl richtet sich nach Bordnetz, Schaltleistung und Einschaltdauer. Doppeltwirkende Ventile schalten zwei Magnete und steuern doppeltwirkende Zylinder in beide Richtungen; einfachwirkende Varianten sind im Holzspalter- oder Hebebereich verbreitet. Wichtig sind Schutzart der Spule, Steckerausführung (z. B. DIN EN 175301-803) und Freilaufdiode bei induktiven Lasten. Für regelnde Aufgaben kommen Proportionalmagnete mit eigener Endstufe zum Einsatz. Bosch Rexroth, Hydac und Hawe bieten hier passende Spulen und Ersatzteile, die sich an bestehenden Maschinen tauschen lassen.
Hydraulikventil auswählen: Kennwerte und Anschluss
Welche Kennwerte vor der Bestellung feststehen müssen, hängt vom Einsatzfall ab — aber einige Parameter sind immer relevant. Der maximale Betriebsdruck und der zulässige Spitzendruck (typisch 250, 315 oder 350 bar) bestimmen die Druckstufe. Der Nennvolumenstrom in l/min und der zulässige Druckabfall legen die Baugröße fest. Schaltsymbol und Mittelstellung — etwa 4/3 mit Y-, P-T- oder geschlossener Mitte — entscheiden über das Verhalten im stromlosen Zustand. Das Anschlussbild (Rohrleitung, NG6, NG10 oder Patrone) muss zur Einbausituation passen. Betätigungsart, Spulenspannung, Schutzart und der Dichtwerkstoff passend zum verwendeten Hydraulikfluid runden die Auswahl ab.
Hydraulikventile im Sortiment: Bauformen und Hersteller
Den größten Anteil bilden Wegeventile und Proportionalventile, gefolgt von Druck-, Logik- und Sperrventilen. Hinzu kommen Ventilgehäuse sowie Zubehör wie Spulen, Stecker und Anschlussplatten. Bosch Rexroth deckt das breiteste Baugröße-Spektrum ab, von NG6-Magnetventilen bis zu großen Logikventilen für hohe Volumenströme. Hydac ergänzt das Programm mit Patronenventilen, Druck- und Stromventilen sowie Block- und Anschlusslösungen — etwa das Hydac 1262993 als Druckbegrenzungsventil für Rohrleitungseinbau oder das Hydac 235290 als Wegeventil in kompakter Bauform. Für Anwendungen mit hohen Schaltfrequenzen eignet sich das Hydac 235335. Hawe ist bekannt für robuste Sitzventiltechnik bei hohen Drücken; Stauff liefert Kugelhähne und Absperrelemente. Für Pneumatik-nahe Anwendungen stehen Komponenten von Festo und Aventics bereit, Enerpac bedient den Hochdruckbereich bis 700 bar.
