Características para 563904 de Festo

Tamanho
16
Precisão de intermutabilidade máx.
0.2 mm
Folga angular máx. da garra ax, ay
0.1 deg
Ângulo de abertura máx.
180 deg
Simetria de rotação
0.2 mm
Precisão de repetição da pinça
0.02 mm
Número de garras
2
Posição de montagem
qualquer
Modo de funcionamento
de duplo efeito
Função da pinça
Radial
Construção
movimento com guiamento forçado
Deteção de posição
para interruptor de proximidadepara sensores indutivos
Símbolo
00991894
Pressão de funcionamento
3 bar ... 8 bar
Frequência de trabalho máx. da pinça
3 Hz
Tempo de abertura mín. a 0,6 MPa (6 bar, 87 psi)
246 ms
Tempo de fecho mín. a 0,6 MPa (6 bar, 87 psi)
293 ms
Fluido de trabalho
Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
Nota sobre o fluido de trabalho/de comando
Funcionamento lubrificado possível (necessário no funcionamento posterior)
Classe de resistência à corrosão CRC
1 - solicitação de corrosão baixa
Conformidade LABS
VDMA24364-B1/B2-L
Temperatura ambiente
5 °C ... 60 °C
Momento de preensão total a 0,6 MPa (6 bar, 87 psi) ao abrir
188 Ncm
Momento de preensão total a 0,6 MPa (6 bar, 87 psi) ao fechar
158 Ncm
Momento de inércia
0.191 kgcm²
Força máx. na garra Fz estática
50 N
Momento máx. na garra My estático
3.9 Nm
Momento máx. na garra Mz estático
0.3 Nm
Intervalo de relubrificação dos elementos de guia
10 milhões de ciclos
Tipo de fixação
com rosca interior e casquilho de centragem
Ligação pneumática
M3
Nota sobre o material
Em conformidade com RoHS
Material da carcaça
Liga de alumínio forjado, anodizado deslizante
Material das garras
Aço, temperado
Documentos

Descrição do artigo do fabricante

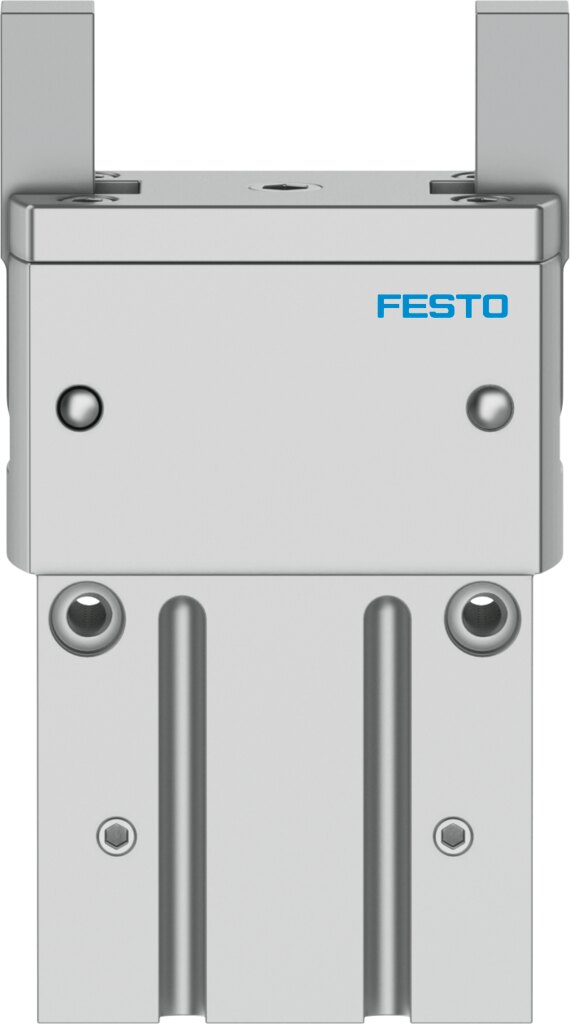

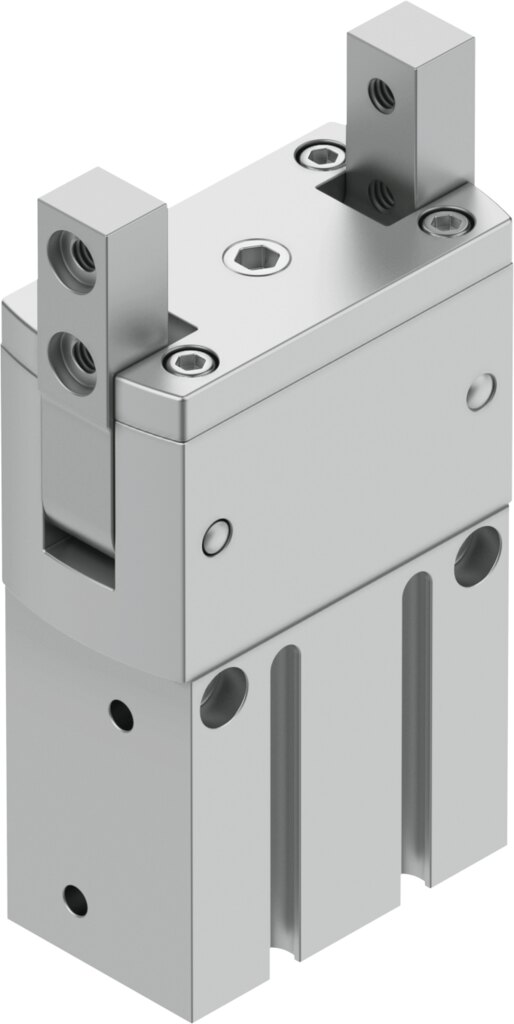

Para tarefas exigentes: garra radial robusta com guia de corrediça sincronizada.

Informações adicionais para 563904 de Festo

Autenticidade do artigo
Artigo original
Estado do artigo
Novo
Peso unitário
130 g
Dimensões (C x L x A)
não disponível
País de origem**
Sob consulta
Número de mercadoria aduaneira
84798997
GTIN
4052568211042
Conformidade RoHS
Sim
Fabricante
Festo
