Neu & Original
Festo 8213836 Vakuum-Verkettungsplatte
Preis & Verfügbarkeit
247,04 €
exkl. MwSt.
|293,98 € inkl. MwSt.
Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- Vakuum-VerkettungsplatteKlicken zum Kopieren
- Hersteller-Artikelnummer:
- 8213836Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- VABX-A-S-VE-BH-VB010HKlicken zum Kopieren
oder direkt bezahlen
Mit Klick auf den Button bestellen Sie zahlungspflichtig. Lieferadresse und E-Mail werden aus Ihrem PayPal-Konto übernommen. AGB · Datenschutz
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Unsere Experten beraten Sie persönlich zu Auswahl, Alternativen und Verfügbarkeit.
Bekannt aus
Direkt bei uns kaufen oder über
Eigenschaften für 8213836 von Festo
- Baubreite
- 12.5 mm
- Breite
- 12 mm
- Länge
- 150.8 mm
- Nennweite Lavaldüse
- 0.95 mm
- Rastermaß
- 12.55 mm
- Ventilgröße
- 10 mm
- Schwingfestigkeit
- Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
- Schockfestigkeit
- Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
- Bauart Schalldämpfer
- offen
- Betätigungsart
- elektrisch
- Verpolungsschutz
- ja
- Dichtprinzip
- weich
- Einbaulage
- beliebig
- Ejektorcharakteristik
- hohes Vakuum
- Einstellelement
- Schlitzschraube
- Diagnose per interner Kommunikation
- Überspannung Elektronik/SensorenUnterspannung Elektronik/Sensoren
- Integrierte Funktion
- Abwurfimpuls elektrischAbwurfimpulsventil elektrischDrosselDrucksensorDrucktransmitterEinschaltventil elektrischLuftsparfunktion elektrischRückschlagventilSchalldämpfer offenmit Elektrikverkettung
- Messgröße
- Relativdruck
- Messprinzip
- piezoresistiv
- Max. Anzahl Ventilplätze
- 1
- Steuerart
- vorgesteuert
- Steuerluftversorgung
- intern

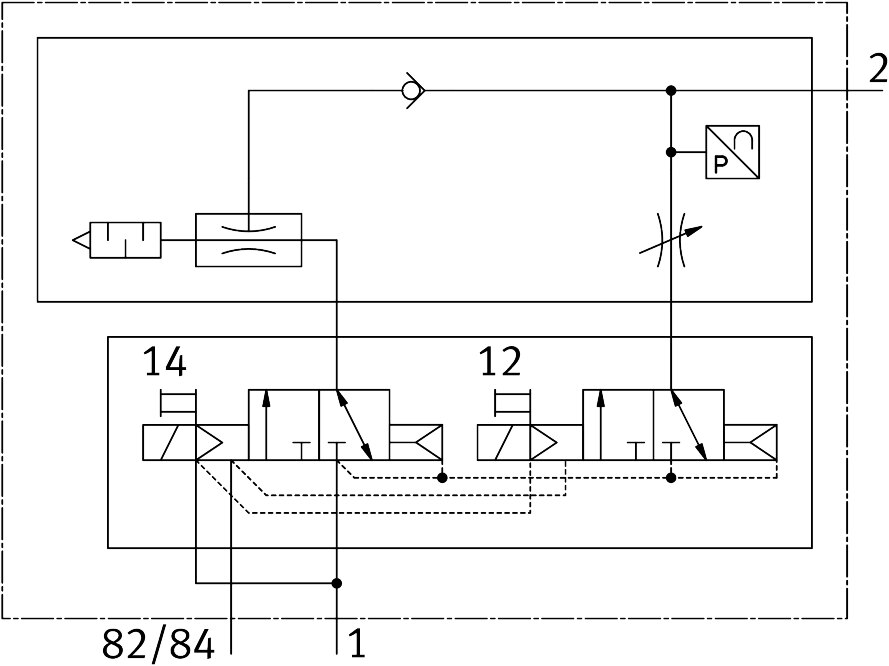

- Symbol
- 00997563
- Ventilfunktion
- 2x3/2 geschlossen monostabil
- Maximale Anzahl Ventilspulen
- 2
- Kompatibel mit
- Ventilinsel VTUX-A-S
- Anzeigeart
- LED
- Signalzustandsanzeige
- ja
- Betriebsdruck für max. Saugvolumenstrom
- 0.4 MPa
- Betriebsdruck für max. Saugvolumenstrom
- 4 bar
- Betriebsdruck für max. Saugvolumenstrom
- 58 psi
- Betriebsdruck
- 0.2 MPa ... 0.7 MPa
- Betriebsdruck
- 2 bar ... 7 bar
- Betriebsdruck für max. Vakuum
- 0.38 MPa
- Betriebsdruck für max. Vakuum
- 3.8 bar
- Betriebsdruck für max. Vakuum
- 55.1 psi
- Max. Vakuum
- 0.093 MPa
- Nennbetriebsdruck
- 0.6 MPa
- Nennbetriebsdruck
- 6 bar
- Nennbetriebsdruck
- 87 psi
- Steuerdruck
- 0.2 MPa ... 0.7 MPa
- Steuerdruck
- 2 bar ... 7 bar
- Max. Saugvolumenstrom gegen Atmosphäre
- 24 l/min
- Belüftungszeit bei Nennbetriebsdruck
- 0.39 s
- Abmessungen B x L x H
- 12,55 mm x 150,8 mm x 68,8 mm
- Induktive Schutzbeschaltung
- eingebaut
- Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren
- typisch 27 mA
- Eigenstromaufnahme bei Nennbetriebsspannung Last
- typisch 2,5 mA
- Hinweis zur Betriebsspannung
- SELV/PELV Netzteile erforderlichSpannungsabfall beachten
- Leistungsaufnahme bei 24 VDC
- 0.65 W
- Nennbetriebsspannung DC Elektronik/Sensoren
- 24 V
- Nennbetriebsspannung DC Last
- 24 V
- Netzausfallüberbrückung
- 10 ms
- Potenzialtrennung Ausgänge Kanal - interne Kommunikation
- ja
- Potentialtrennung zwischen den Versorgungsspannungen Elektronik/Sensorik und Last/Ventile
- ja
- Zulässige Spannungsschwankungen Elektronik/Sensoren
- ± 10 %
- Zulässige Spannungsschwankungen Last
- ± 10 %
- Zulassung
- RCM Mark
- KC-Zeichen
- KC-EMV
- CE-Zeichen (siehe Konformitätserklärung)
- nach EU-EMV-Richtlinienach EU-RoHS-Richtlinie
- UKCA-Zeichen (siehe Konformitätserklärung)
- nach UK Vorschriften für EMV
- Betriebsmedium
- Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs-/Steuermedium
- Esteröl < 0,1mg/m³, nach ISO 8573-1:2010 [-:-:2]Geölter Betrieb nicht möglich
- Korrosionsbeständigkeitsklasse KBK
- 2 - mäßige Korrosionsbeanspruchung
- LABS-Konformität
- VDMA24364-C1-L
- Lagertemperatur
- -20 °C ... 70 °C
- Relative Luftfeuchtigkeit
- 5 - 95 %
- Schutzart
- IP65
- Hinweis zur Schutzart
- in montiertem Zustand
- Steuermedium
- Druckluft nach ISO 8573-1:2010 [7:4:-]
- Umgebungstemperatur
- -5 °C ... 50 °C
- Nenneinsatzhöhe
- <= 2000 m NHN
- Max. Aufstellhöhe
- 2000 m
- Druckmessbereich
- -0.1 MPa ... 0.1 MPa
- Druckmessbereich
- -1 bar ... 1 bar
- Druckmessbereich
- -14.5 psi ... 14.5 psi
- Genauigkeit in ± % FS
- 3 %FS
- Wiederholbarkeit Schaltwert FS
- 1 %
- Elektrische Ansteuerung
- AP-Schnittstelle
- Kommunikations-Schnittstelle, Protokoll
- AP-COM
- Befestigungsart
- Zuganker
- Pneumatischer Anschluss 2
- QS-4QS-6QS-8QS-5/32QS-1/4QS-5/16für Schlauch Außen-Ø 4 mmfür Schlauch Außen-Ø 6 mmfür Schlauch Außen-Ø 8 mmfür Schlauch Außen-Ø 5/32"für Schlauch Außen-Ø 1/4"für Schlauch Außen-Ø 5/16"
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Anschlussplatte
- PA-verstärkt
- Werkstoff Deckel
- PA-verstärkt
- Werkstoff Dichtungen
- HNBRNBR
- Werkstoff Fangdüse
- POM
- Werkstoff Folie
- Polyester
- Werkstoff Gehäuse
- PA-verstärkt
- Werkstoff Hülse
- Aluminium-Knetlegierung
- Werkstoff Klammer
- hochlegierter Stahl rostfrei
- Werkstoff Mutter
- hochlegierter Stahl rostfrei
- Werkstoff O-Ring
- HNBRNBR
- Werkstoff Regulierschraube
- PA-verstärkt
- Werkstoff Schalldämpfer
- PPPU-Schaum
- Werkstoff Schrauben
- hochlegierter Stahl rostfrei
- Werkstoff Strahldüse
- Aluminium-Knetlegierung
- Dokumente
- Dokumentation 8213836
- Datenblatt 8213836
- CAD-Daten 8213836
Weitere Informationen für 8213836 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 68 g
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84141089
- GTIN
- 4052568653781
- RoHS konform
- Ja
- Hersteller
- Festo
