Festo Vakuum-VerkettungsplatteHersteller-Typenschlüssel:

Name: Festo Vakuum-Verkettungsplatte 8213837 (VABX-A-P-VE-BH-VB010H)
Brand: Festo
SKU: 8213837
Price: 229.31 EUR
Availability: InStock

229,31 €

exkl. MwSt.

272,88 € inkl. MwSt.

Verfügbarkeit:

Versand:

Versandkostenfrei·Kein Mindestbestellwert|

Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.

Verpackungseinheit:

1 Stück

Menge

oder direkt bezahlen

Wir akzeptieren

Rechnung

Vorkasse

Support

Beratung zu Auswahl, Alternativen und Verfügbarkeit

E-Mail Anrufen WhatsApp

Mo - Fr von 08:00 - 18:00

+49 39203 863988 (Deutsch & Englisch)sales@partbase.com (alle Sprachen)

Bekannt aus

Auch über

Eigenschaften für 8213837 von Festo

Länge: 150.8 mm
Nennweite Lavaldüse: 0.95 mm
Rastermaß: 12.55 mm
Ventilgröße: 10 mm
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Bauart Schalldämpfer: offen
Betätigungsart: elektrisch
Verpolungsschutz: ja
Dichtprinzip: weich
Einbaulage: beliebig
Ejektorcharakteristik: hohes Vakuum
Einstellelement: Schlitzschraube
Integrierte Funktion: Abwurfimpuls elektrischAbwurfimpulsventil elektrischDrosselEinschaltventil elektrischRückschlagventilSchalldämpfer offenmit Elektrikverkettung
Max. Anzahl Ventilplätze: 1
Steuerart: vorgesteuert
Steuerluftversorgung: intern

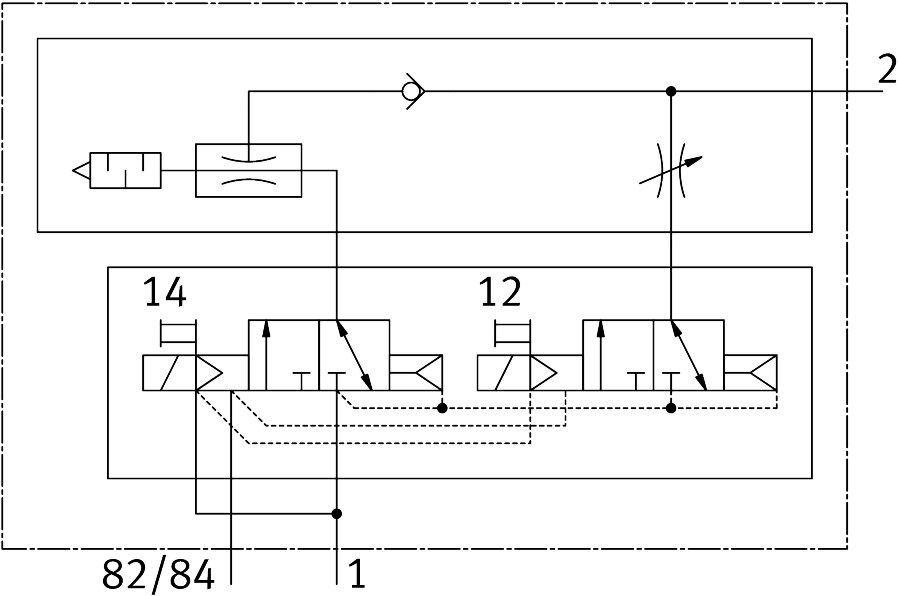

Symbol: 00997567
Ventilfunktion: 2x3/2 geschlossen monostabil
Maximale Anzahl Ventilspulen: 2
Kompatibel mit: Ventilinsel VTUX-A-P
Anzeigeart: LED
Signalzustandsanzeige: LED gelb, Ventilansteuerung
Betriebsdruck für max. Saugvolumenstrom: 0.4 MPa
Betriebsdruck für max. Saugvolumenstrom: 4 bar
Betriebsdruck für max. Saugvolumenstrom: 58 psi
Betriebsdruck: 0.2 MPa ... 0.7 MPa
Betriebsdruck: 2 bar ... 7 bar
Betriebsdruck für max. Vakuum: 0.38 MPa
Betriebsdruck für max. Vakuum: 3.8 bar
Betriebsdruck für max. Vakuum: 55.1 psi
Max. Vakuum: 0.093 MPa
Nennbetriebsdruck: 0.6 MPa
Nennbetriebsdruck: 6 bar
Nennbetriebsdruck: 87 psi
Steuerdruck: 0.2 MPa ... 0.7 MPa
Steuerdruck: 2 bar ... 7 bar
Max. Saugvolumenstrom gegen Atmosphäre: 24 l/min
Belüftungszeit bei Nennbetriebsdruck: 0.39 s
Abmessungen B x L x H: 12,55 mm x 150,8 mm x 68,8 mm
Induktive Schutzbeschaltung: eingebaut
Eigenstromaufnahme bei Nennbetriebsspannung: Typ. 2 mA
Hinweis zur Betriebsspannung: SELV/PELV Netzteile erforderlichSpannungsabfall beachten
Nennbetriebsspannung DC: 24 V
Zulässige Spannungsschwankungen: +/- 10 %
Zulassung: RCM Mark
KC-Zeichen: KC-EMV
CE-Zeichen (siehe Konformitätserklärung): nach EU-EMV-Richtlinienach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung): nach UK Vorschriften für EMV
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Esteröl < 0,1mg/m³, nach ISO 8573-1:2010 [-:-:2]Geölter Betrieb nicht möglich
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
LABS-Konformität: VDMA24364-B1/B2-L
Lagertemperatur: -20 °C ... 70 °C
Relative Luftfeuchtigkeit: 5 - 95 %
Schutzart: IP65
Hinweis zur Schutzart: in montiertem Zustand
Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:-]
Umgebungstemperatur: -5 °C ... 50 °C
Nenneinsatzhöhe: <= 2000 m NHN
Max. Aufstellhöhe: 2000 m
Elektrische Ansteuerung: Multipol
Befestigungsart: Zuganker
Pneumatischer Anschluss 2: QS-4QS-6QS-8QS-5/32QS-1/4QS-5/16für Schlauch Außen-Ø 4 mmfür Schlauch Außen-Ø 6 mmfür Schlauch Außen-Ø 8 mmfür Schlauch Außen-Ø 5/32"für Schlauch Außen-Ø 1/4"für Schlauch Außen-Ø 5/16"
Werkstoff-Hinweis: RoHS konform
Werkstoff Anschlussplatte: PA-verstärkt
Werkstoff Deckel: PA-verstärkt
Werkstoff Dichtungen: HNBRNBR
Werkstoff Fangdüse: POM
Werkstoff Folie: Polyester
Werkstoff Gehäuse: PA-verstärkt
Werkstoff Hülse: Aluminium-Knetlegierung
Werkstoff Klammer: hochlegierter Stahl rostfrei
Werkstoff Mutter: hochlegierter Stahl rostfrei
Werkstoff O-Ring: HNBRNBR
Werkstoff Regulierschraube: PA-verstärkt
Werkstoff Schalldämpfer: PPPU-Schaum
Werkstoff Schrauben: hochlegierter Stahl rostfrei
Werkstoff Strahldüse: Aluminium-Knetlegierung

Dokumente

Dokumentation 8213837
Download
Datenblatt 8213837
Download
CAD-Daten 8213837
Download

Weitere Informationen für 8213837 von Festo

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 65 g
Maße (L x B x H): nicht verfügbar
Ursprungsland**: Auf Anfrage
Zolltarifnummer: 84141089
GTIN: 4052568653798
RoHS konform: Ja
Hersteller: Festo
