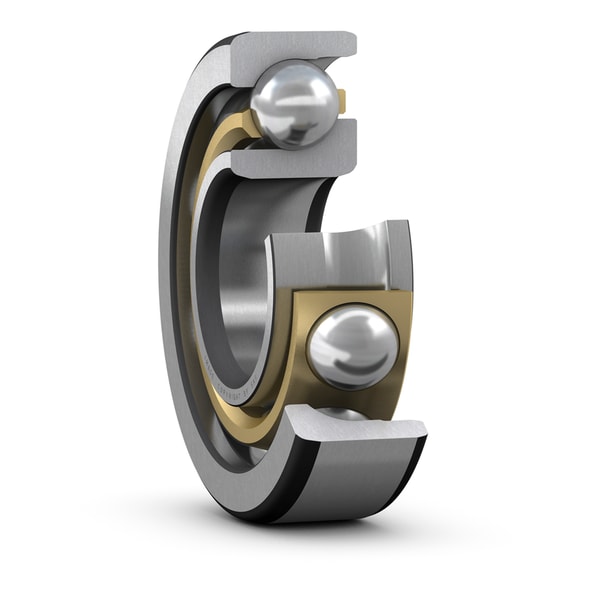

SKF Einreihiges Schrägkugellager mit einem Berührungswinkel von 25°
Preis & Verfügbarkeit
Verfügbarkeit:
Versand:
Ab 2 Stück versandkostenfrei|
Ab 2 Stück versandkostenfrei|
Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.
Verpackungseinheit:
1 Stück
1 Stück
oder direkt bezahlen
Wir akzeptieren
Rechnung
Vorkasse
Support
Beratung zu Auswahl, Alternativen und Verfügbarkeit
Mo - Fr von 08:00 - 18:00
+49 39203 863988 (Deutsch & Englisch)sales@partbase.com (alle Sprachen)
Bekannt aus
Auch über
Eigenschaften für 7204 ACCBM von SKF
- Bohrungsdurchmesser
- 20 mm
- Außendurchmesser
- 47 mm
- Breite
- 14 mm
- Berührungswinkel
- 25 °
- Dynamische Tragzahl
- 16 kN
- Statische Tragzahl
- 9.3 kN
- Referenzdrehzahl
- 20000 r/min
- Grenzdrehzahl
- 30000 r/min
- SKF Leistungsklasse
- SKF Explorer
- Kontakttyp
- Normaler Kontakt (Zwei-Punktkontakt)
- Anzahl der Reihen
- 1
- Befestigungsfunktion, Lageraußenring
- Ohne
- Ringtyp
- Ungeteilte Innen- und Außenringe
- Käfig
- Massivmessing
- Passungsanordnung
- Kein(e)
- Universell zusammenpassbares Lager
- Ja
- Axiale Lagerluft
- Not applicable
- Passungsbedingung (axiale Lagerluft/Vorspannung)
- Axiale Lagerluft CB
- Werkstoff, Lager
- Wälzlagerstahl
- Beschichtung
- Ohne
- Dichtung
- Ohne
- Schmierstoff
- Kein(e/r)
- Nachschmierfunktion
- Ohne
- Indikativer CO2-Fußabdruck für Neuprodukt
- 0.4 kg CO<sub>2</sub>e
- eClass-Code
- 23-05-08-03
- UNSPSC-Code
- 31171531
- Bohrungsdurchmesser (d)
- 20 mm
- Außendurchmesser (D)
- 47 mm
- Breite (B)
- 14 mm
- Schulterdurchmesser des Innenrings (große Stirnseite) (d<sub>1</sub>)
- ≈ 30.85 mm
- Schulterdurchmesser des Innenrings (kleine Stirnseite) (d<sub>2</sub>)
- ≈ 25.87 mm
- Schulterdurchmesser des Außenrings (große Stirnseite) (D<sub>1</sub>)
- ≈ 36.66 mm
- Abstand zwischen Stirnseite und Druckpunkt (a)
- 14 mm
- Kantenabstand (r<sub>1,2</sub>)
- min. 1 mm
- Kantenabstand (r<sub>3,4</sub>)
- min. 0.6 mm
- Durchmesser der Wellenanlauffläche (d<sub>a</sub>)
- min. 25.6 mm
- Durchmesser der Anlauffläche im Gehäuse (D<sub>a</sub>)
- max. 41.4 mm
- Durchmesser der Gehäuseanlauffläche (D<sub>b</sub>)
- max. 42.8 mm
- Radius der Rundung (r<sub>a</sub>)
- max. 1 mm
- Radius der Rundung (r<sub>b</sub>)
- max. 0.6 mm
- Dynamische Tragzahl
- 16 kN
- Statische Tragzahl
- 9.3 kN
- Ermüdungsgrenzbelastung
- 0.39 kN
- Referenzdrehzahl
- 20000 r/min
- Grenzdrehzahl
- 30000 r/min
- Minimaler Axiallastfaktor
- 0.0005
- Minimaler Radialbelastungsfaktor
- 0.1
- Grenzwert
- 0.68
- Berechnungsbeiwert (Einzel, Tandem)
- 0.41
- Berechnungsbeiwert (Einzel, Tandem)
- 0.38
- Berechnungsbeiwert (Einzel, Tandem)
- 0.87
- Berechnungsbeiwert (O-Anordnung, X-Anordnung)
- 0.67
- Berechnungsbeiwert (O-Anordnung, X-Anordnung)
- 0.76
- Berechnungsbeiwert (O-Anordnung, X-Anordnung)
- 0.92
- Berechnungsbeiwert (O-Anordnung, X-Anordnung)
- 1.4
- Range of section height at inner ring of assembled bearing
- 4 µm
- Maximum run-out of inner ring side face to the bore
- 8 µm
- Range of section height at outer ring of assembled bearing
- 7 µm
- Perpendicularity of outer ring outside surface
- 4 µm
- Vorteil
- Berührungswinkel 25°
- Vorteil
- Messingkäfig
- Vorteil
- Geeignet für den satzweisen Einbau
- Vorteil
- Aufnahme sehr hoher Drehzahlen
- Vorteil
- Aufnahme relativ hoher Radiallasten und hoher, einseitig wirkender Axialbelastungen
- Kategorie
- Schrägkugellager
- Struktur-Gruppe
- BA1_001_101
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt 7204 ACCBM
Hersteller-Artikelbeschreibung
Diese einreihigen Schrägkugellager mit einem Berührungswinkel von 25° nehmen gleichzeitig wirkende Radial-Axial-Kombibelastungen mit einseitig wirkendem Axialbelastungsanteil auf. Sie haben die axiale Lagerluft „Normal“ und sind für den satzweisen Einbau geeignet (zwei Lager in O- oder X-Anordnung). Sie haben einen kugelzentrierten Messingkäfig. Sie können bei 20% höheren Drehzahlen betrieben werden als vergleichbare Lager mit 40° Berührungswinkel.
Weitere Informationen für 7204 ACCBM von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 114 g
- Maße (L x B x H)
- 20 mm x 47 mm x 14 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84821090
- GTIN
- 7316577395160
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
