| Dimension | Wert |
|---|---|

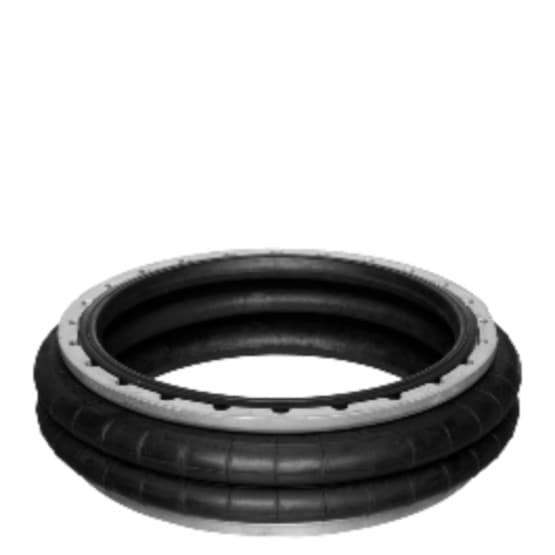

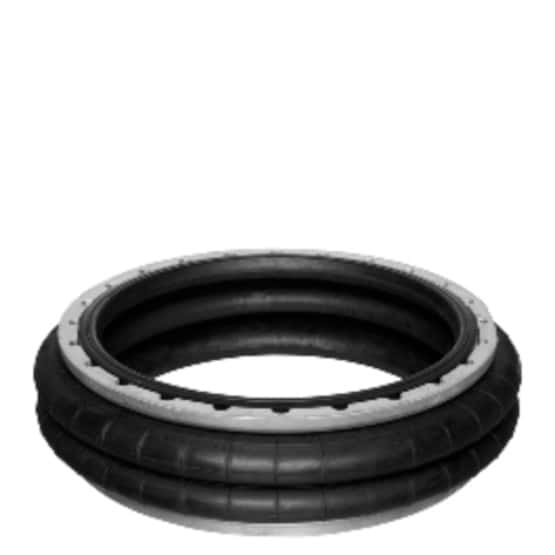

| Faltenbalg | 2-faltig |
| Bauart | Balgzylinder mit Befestigungsring |
| Wirkprinzip | einfachwirkend, drucklos eingefahren |
| Deckeldurchmesser | 638 mm |
| Zulässiger Kippwinkel max. | 25 ° |
| Effektiver Hub max. | 221 mm |
| radialer Einbauraum min. | 770 mm |
| Kraft min. | 136000 N |
| Kraft max. | 207000 N |
| Betriebsdruck min. | 0 bar |
| Betriebsdruck max. | 8 bar |
| Umgebungstemperatur min. | -40 °C |
| Umgebungstemperatur max. | 70 °C |
| Medium | Druckluft |
| Reduzierte Haltbarkeit bei einer Temperatur größer als | 50 °C |
| Druck zur Bestimmung der Kräfte | 6 bar |
| Gewicht | 15.4 kg |
| Werkstoff Balg | Naturkautschuk / Butadien-Kautschuk |
| Werkstoff Befestigungsring | Aluminium |
| Werkstoff Klemmring | Aluminium |
| Dimension | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 11,83 kg |
| Maße (L x B x H) | 730 cm x 730 cm x 120 cm |
| Ursprungsland** | DE🇩🇪 |
| Zolltarifnummer | 40169500 |
| GTIN | 3661475927932 |
| RoHS konform | Auf Anfrage |
| Hersteller | Aventics |
Zugang zum offiziellen Herstellerkatalog für kompatible Ersatzteile und Reparatursätze.
Produkt | Details | Balgyzinder-Typ | Bauart | Betriebsdruck max. | Betriebsdruck min. | Deckeldurchmesser | Druck zur Bestimmung der Kräfte | Effektiver Hub max. | Einbauhöhe max. | Einbauhöhe min. | Faltenbalg | Gewicht | Industrie | Kraft max. | Kraft min. | Material Faltenbalg | Max. Betriebsdruck | Medium | radialer Einbauraum min. | Reduzierte Haltbarkeit bei einer Temperatur größer als | Umgebungstemperatur max. | Umgebungstemperatur min. | Werkstoff Balg | Werkstoff Befestigungsring | Werkstoff Klemmring | Wirkprinzip | Zulässiger Kippwinkel max. | Zylinderfunktion |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2999697410 | Serie BCR 2999697410 BCR-SB-442-107-0NR-AL-X000 | - | Balgzylinder mit Befestigungsring | 8 bar | 0 bar | 384 mm | 6 bar | 107 mm | - | - | 1-faltig | 5 kg | - | 78000 N | 41000 N | - | - | Druckluft | 490 mm | 50 °C | 70 °C | -40 °C | Naturkautschuk / Butadien-Kautschuk | Aluminium | Aluminium | einfachwirkend, drucklos eingefahren | 20 ° | - |
| 2999696600 | Serie BCR 2999696600 BCR-SB-530-094-0NR-AL-X000 | - | Balgzylinder mit Befestigungsring | 8 bar | 0 bar | 451 mm | 6 bar | 92 mm | - | - | 1-faltig | 7.3 kg | - | 107000 N | 67000 N | - | - | Druckluft | 570 mm | 50 °C | 70 °C | -40 °C | Naturkautschuk / Butadien-Kautschuk | Aluminium | Aluminium | einfachwirkend, drucklos eingefahren | 20 ° | - |
| 2999697310 | Serie BCR 2999697310 BCR-SB-580-102-0NR-AL-X000 | - | Balgzylinder mit Befestigungsring | 8 bar | 0 bar | 517 mm | 6 bar | 98 mm | - | - | 1-faltig | 8.7 kg | - | 137000 N | 90000 N | - | - | Druckluft | 625 mm | 50 °C | 70 °C | -40 °C | Naturkautschuk / Butadien-Kautschuk | Aluminium | Aluminium | einfachwirkend, drucklos eingefahren | 20 ° | - |
| 1971132000 | Serie BCR 1971132000 BCR-SB-715-135-0NR-AL-X000 | - | Balgzylinder mit Befestigungsring | 8 bar | 0 bar | 638 mm | 6 bar | 131 mm | - | - | 1-faltig | 11.1 kg | - | 229000 N | 131000 N | - | - | Druckluft | 770 mm | 50 °C | 70 °C | -40 °C | Naturkautschuk / Butadien-Kautschuk | Aluminium | Aluminium | einfachwirkend, drucklos eingefahren | 20 ° | - |
| 2999699610 | Serie BCR 2999699610 BCR-SB-950-122-0NR-AL-X000 | - | Balgzylinder mit Befestigungsring | 8 bar | 0 bar | 890 mm | 6 bar | 116 mm | - | - | 1-faltig | 22 kg | - | 390000 N | 265000 N | - | - | Druckluft | 1000 mm | 50 °C | 70 °C | -40 °C | Naturkautschuk / Butadien-Kautschuk | Aluminium | Aluminium | einfachwirkend, drucklos eingefahren | 20 ° | - |
| 1944182000 | Serie BCR 1944182000 BCR-DB-444-185-0NR-AL-X000 | - | Balgzylinder mit Befestigungsring | 8 bar | 0 bar | 384 mm | 6 bar | 185 mm | - | - | 2-faltig | 8.6 kg | - | 80000 N | 44000 N | - | - | Druckluft | 495 mm | 50 °C | 70 °C | -40 °C | Naturkautschuk / Butadien-Kautschuk | Aluminium | Aluminium | einfachwirkend, drucklos eingefahren | 25 ° | - |
| 1951182000 | Serie BCR 1951182000 BCR-DB-518-200-0NR-AL-X000 | - | Balgzylinder mit Befestigungsring | 8 bar | 0 bar | 451 mm | 6 bar | 200 mm | - | - | 2-faltig | 10.2 kg | - | 108000 N | 64000 N | - | - | Druckluft | 575 mm | 50 °C | 70 °C | -40 °C | Naturkautschuk / Butadien-Kautschuk | Aluminium | Aluminium | einfachwirkend, drucklos eingefahren | 25 ° | - |
| 1957192000 | Serie BCR 1957192000 BCR-DB-577-200-0NR-AL-X000 | - | Balgzylinder mit Befestigungsring | 8 bar | 0 bar | 517 mm | 6 bar | 200 mm | - | - | 2-faltig | 12 kg | - | 141000 N | 84000 N | - | - | Druckluft | 633 mm | 50 °C | 70 °C | -40 °C | Naturkautschuk / Butadien-Kautschuk | Aluminium | Aluminium | einfachwirkend, drucklos eingefahren | 25 ° | - |
| 1971232000 | Serie BCR 1971232000 BCR-DB-709-226-0NR-AL-X000 | - | Balgzylinder mit Befestigungsring | 8 bar | 0 bar | 638 mm | 6 bar | 221 mm | - | - | 2-faltig | 15.4 kg | - | 207000 N | 136000 N | - | - | Druckluft | 770 mm | 50 °C | 70 °C | -40 °C | Naturkautschuk / Butadien-Kautschuk | Aluminium | Aluminium | einfachwirkend, drucklos eingefahren | 25 ° | - |
| 2999697010 | Serie BCR 2999697010 BCR-DB-950-223-0NR-AL-X000 | - | Balgzylinder mit Befestigungsring | 8 bar | 0 bar | 890 mm | 6 bar | 233 mm | - | - | 2-faltig | 32.9 kg | - | 390000 N | 257000 N | - | - | Druckluft | 1000 mm | 50 °C | 70 °C | -40 °C | Naturkautschuk / Butadien-Kautschuk | Aluminium | Aluminium | einfachwirkend, drucklos eingefahren | 25 ° | - |
| 1946272000 | Serie BCR 1946272000 BCR-TB-462-290-0NR-AL-X000 | - | Balgzylinder mit Befestigungsring | 8 bar | 0 bar | 384 mm | 6 bar | 290 mm | - | - | 3-faltig | 9.3 kg | - | 81000 N | 43000 N | - | - | Druckluft | 510 mm | 50 °C | 70 °C | -40 °C | Naturkautschuk / Butadien-Kautschuk | Aluminium | Aluminium | einfachwirkend, drucklos eingefahren | 30 ° | - |
| 1951282000 | Serie BCR 1951282000 BCR-TB-521-286-0NR-AL-X000 | - | Balgzylinder mit Befestigungsring | 8 bar | 0 bar | 451 mm | 6 bar | 286 mm | - | - | 3-faltig | 12.5 kg | - | 114000 N | 65000 N | - | - | Druckluft | 570 mm | 50 °C | 70 °C | -40 °C | Naturkautschuk / Butadien-Kautschuk | Aluminium | Aluminium | einfachwirkend, drucklos eingefahren | 30 ° | - |
| 2999698310 | Serie BCR 2999698310 BCR-TB-580-305-0NR-AL-X000 | - | Balgzylinder mit Befestigungsring | 8 bar | 0 bar | 517 mm | 6 bar | 305 mm | - | - | 3-faltig | 14.5 kg | - | 140000 N | 84000 N | - | - | Druckluft | 650 mm | 50 °C | 70 °C | -40 °C | Naturkautschuk / Butadien-Kautschuk | Aluminium | Aluminium | einfachwirkend, drucklos eingefahren | 30 ° | - |
| 1971372000 | Serie BCR 1971372000 BCR-TB-720-365-0NR-AL-X000 | - | Balgzylinder mit Befestigungsring | 8 bar | 0 bar | 638 mm | 6 bar | 354 mm | - | - | 3-faltig | 17 kg | - | 219000 N | 124000 N | - | - | Druckluft | 775 mm | - | 70 °C | -40 °C | Naturkautschuk / Butadien-Kautschuk | Aluminium | Aluminium | einfachwirkend, drucklos eingefahren | 30 ° | - |
| 2999697110 | Serie BCR 2999697110 BCR-TB-950-350-0NR-AL-X000 | - | Balgzylinder mit Befestigungsring | 8 bar | 0 bar | 890 mm | 6 bar | 350 mm | - | - | 3-faltig | 44 kg | - | 390000 N | 277000 N | - | - | Druckluft | 1000 mm | 50 °C | 70 °C | -40 °C | Naturkautschuk / Butadien-Kautschuk | Aluminium | Aluminium | einfachwirkend, drucklos eingefahren | 30 ° | - |
| R432039303 | Serie BCR - inch R432039303 | Balgzylinder mit Befestigungsring | - | - | - | - | - | - | 50.8 mm | 175.26 mm | 1-faltig | - | Industrie | 78000 N | 41000 N | Naturkautschuk | 8 bar | - | - | - | - | - | - | - | - | - | - | einfachwirkend, drucklos eingefahren |
| R432039308 | Serie BCR - inch R432039308 | Balgzylinder mit Befestigungsring | - | - | - | - | - | - | 53.34 mm | 165.1 mm | 1-faltig | - | Industrie | 107000 N | 67000 N | Naturkautschuk | 8 bar | - | - | - | - | - | - | - | - | - | - | einfachwirkend, drucklos eingefahren |
| R432039310 | Serie BCR - inch R432039310 | Balgzylinder mit Befestigungsring | - | - | - | - | - | - | 55.88 mm | 177.8 mm | 1-faltig | - | Industrie | 137000 N | 90000 N | Naturkautschuk | 8 bar | - | - | - | - | - | - | - | - | - | - | einfachwirkend, drucklos eingefahren |
| R432039313 | Serie BCR - inch R432039313 | Balgzylinder mit Befestigungsring | - | - | - | - | - | - | 55.8 mm | 215.9 mm | 1-faltig | - | Industrie | 229000 N | 131000 N | Naturkautschuk | 8 bar | - | - | - | - | - | - | - | - | - | - | einfachwirkend, drucklos eingefahren |
| R432039315 | Serie BCR - inch R432039315 | Balgzylinder mit Befestigungsring | - | - | - | - | - | - | 71.12 mm | 215.9 mm | 1-faltig | - | Industrie | 390000 N | 265000 N | Naturkautschuk | 8 bar | - | - | - | - | - | - | - | - | - | - | einfachwirkend, drucklos eingefahren |
| R432039304 | Serie BCR - inch R432039304 | Balgzylinder mit Befestigungsring | - | - | - | - | - | - | 83.82 mm | 309.88 mm | 2-faltig | - | Industrie | 80000 N | 44000 N | Naturkautschuk | 8 bar | - | - | - | - | - | - | - | - | - | - | einfachwirkend, drucklos eingefahren |
| R432039306 | Serie BCR - inch R432039306 | Balgzylinder mit Befestigungsring | - | - | - | - | - | - | 84 mm | 330.2 mm | 2-faltig | - | Industrie | 108000 N | 64000 N | Naturkautschuk | 8 bar | - | - | - | - | - | - | - | - | - | - | einfachwirkend, drucklos eingefahren |
| R432039309 | Serie BCR - inch R432039309 | Balgzylinder mit Befestigungsring | - | - | - | - | - | - | 83.82 mm | 335.28 mm | 2-faltig | - | Industrie | 141000 N | 84000 N | Naturkautschuk | 8 bar | - | - | - | - | - | - | - | - | - | - | einfachwirkend, drucklos eingefahren |
| R432039312 | Serie BCR - inch R432039312 | Balgzylinder mit Befestigungsring | - | - | - | - | - | - | 88.9 mm | 355.6 mm | 2-faltig | - | Industrie | 207000 N | 136000 N | Naturkautschuk | 8 bar | - | - | - | - | - | - | - | - | - | - | einfachwirkend, drucklos eingefahren |
| R432039316 | Serie BCR - inch R432039316 | Balgzylinder mit Befestigungsring | - | - | - | - | - | - | 106.68 mm | 391.16 mm | 2-faltig | - | Industrie | 390000 N | 257000 N | Naturkautschuk | 8 bar | - | - | - | - | - | - | - | - | - | - | einfachwirkend, drucklos eingefahren |
| R432039305 | Serie BCR - inch R432039305 | Balgzylinder mit Befestigungsring | - | - | - | - | - | - | 114 mm | 449.58 mm | 3-faltig | - | Industrie | 81000 N | 43000 N | Naturkautschuk | 8 bar | - | - | - | - | - | - | - | - | - | - | einfachwirkend, drucklos eingefahren |
| R432039307 | Serie BCR - inch R432039307 | Balgzylinder mit Befestigungsring | - | - | - | - | - | - | 114.3 mm | 469.9 mm | 3-faltig | - | Industrie | 114000 N | 65000 N | Naturkautschuk | 8 bar | - | - | - | - | - | - | - | - | - | - | einfachwirkend, drucklos eingefahren |
| R432039311 | Serie BCR - inch R432039311 | Balgzylinder mit Befestigungsring | - | - | - | - | - | - | 114.3 mm | 469.9 mm | 3-faltig | - | Industrie | 140000 N | 84000 N | Naturkautschuk | 8 bar | - | - | - | - | - | - | - | - | - | - | einfachwirkend, drucklos eingefahren |
| R432039314 | Serie BCR - inch R432039314 | Balgzylinder mit Befestigungsring | - | - | - | - | - | - | 127 mm | 568.96 mm | 3-faltig | - | Industrie | 219000 N | 124000 N | Naturkautschuk | 8 bar | - | - | - | - | - | - | - | - | - | - | einfachwirkend, drucklos eingefahren |
| R432039317 | Serie BCR - inch R432039317 | Balgzylinder mit Befestigungsring | - | - | - | - | - | - | 139.7 mm | 579.12 mm | 3-faltig | - | Industrie | 390000 N | 277000 N | Naturkautschuk | 8 bar | - | - | - | - | - | - | - | - | - | - | einfachwirkend, drucklos eingefahren |
