Funktioner for HS71920-E-T-P4S-UL fra FAG

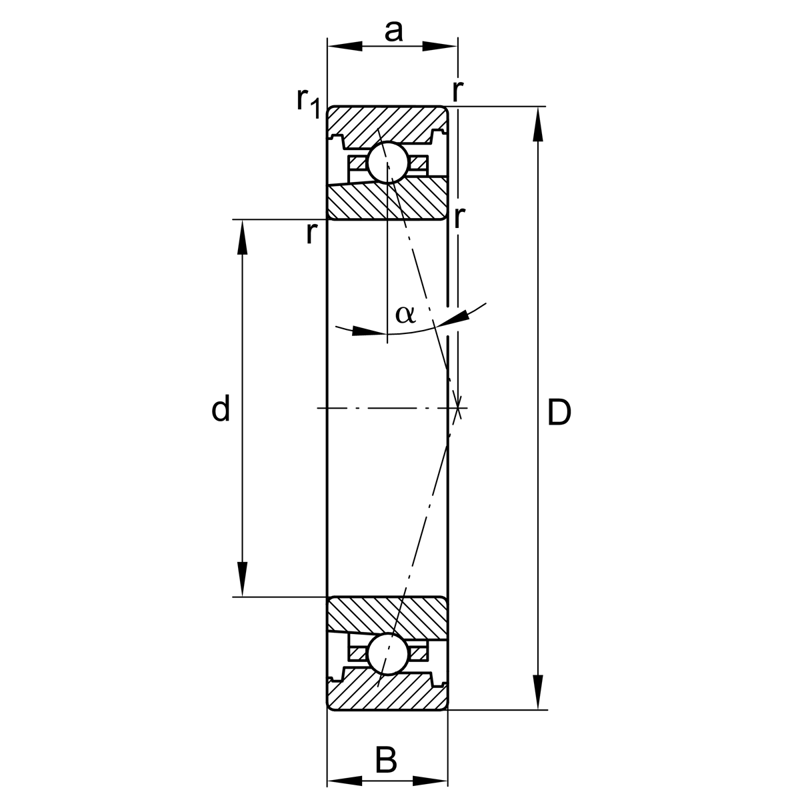

Boringsdiameter
100 mm
Ydre diameter
140 mm
Bredde
20 mm
Dynamisk bæretal, radialt
27.000 N
Statisk bæretal, radialt
22.100 N
Udmattelsesgrænsebelastning, radialt
2.140 N
Grænsehastighed ved fedtsmøring
12.000 1/min
Grænsehastighed for oliesmøring
18.000 1/min
Grænsehastighed
18.000 1/min

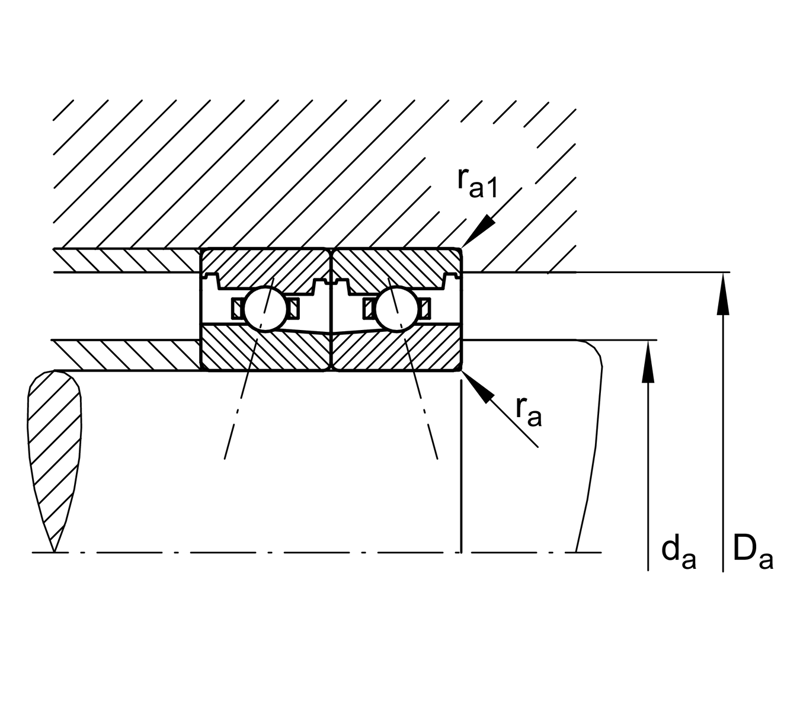

Anlægsdiameter akselskulder
107 mm
Anlægsdiameter akselskulder pasning
h12
Anlægsdiameter på yderring
133 mm
Anlægsdiameter på yderring pasning
H12
Maksimal friskæringsradius
0,6 mm
Maksimal friskæringsradius
0,6 mm

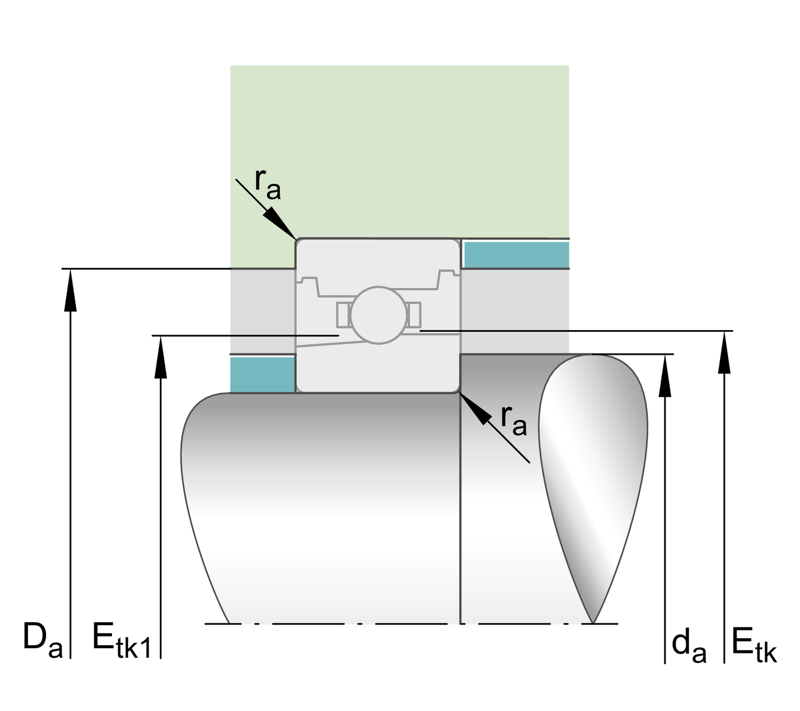

Minimal indsprøjtningsdelecirkel
115,2 mm
Maksimal indsprøjtningsdelecirkel
116,9 mm
Minimal indsprøjtningsdelecirkel
112,3 mm
Maksimal indsprøjtningsdelecirkel
116,9 mm
Afstand trykkegletop
38 mm
Minimal kantafstand
1,1 mm
Minimal kantafstand
1,1 mm
Trykvinkel
25 °
Driftstemperatur min.
-30 °C
Driftstemperatur maks.
100 °C
Forspændingskraft let
158 N
Forspændingskraft mellem
474 N
Forspændingskraft kraftig
949 N
Løftekraft let
455 N
Løftekraft mellem
1.390 N
Løftekraft kraftig
2.832 N
Aksial stivhed let
163 N/µm
Aksial stivhed mellem
242 N/µm
Aksial stivhed kraftig
314 N/µm
Mærke
FAG
Basistypestandard
HS71920
CAD tilgængelig
Ja
Beregning tilgængelig
Ja
Dokumenter
  • Super Precision Bearings HS71920-E-T-P4S-UL
  • Hochgenauigkeitslager HS71920-E-T-P4S-UL
  • Services HS71920-E-T-P4S-UL
  • Dienstleistungen HS71920-E-T-P4S-UL
  • Tables HS71920-E-T-P4S-UL
  • Tabellen HS71920-E-T-P4S-UL
  • Mounting of rolling bearings - Mechanical mounting HS71920-E-T-P4S-UL
  • Einbau von Wälzlagern - Mechanischer Ausbau HS71920-E-T-P4S-UL
  • Technical principles HS71920-E-T-P4S-UL
  • Technische Grundlagen HS71920-E-T-P4S-UL
  • Mounting of rolling bearing - Thermal mounting HS71920-E-T-P4S-UL
  • Einbau von Wälzlagern - Thermischer Einbau HS71920-E-T-P4S-UL
  • Tables HS71920-E-T-P4S-UL
  • Tabellen HS71920-E-T-P4S-UL
  • Services HS71920-E-T-P4S-UL
  • Dienstleistungen HS71920-E-T-P4S-UL

Producentens artikelbeskrivelse

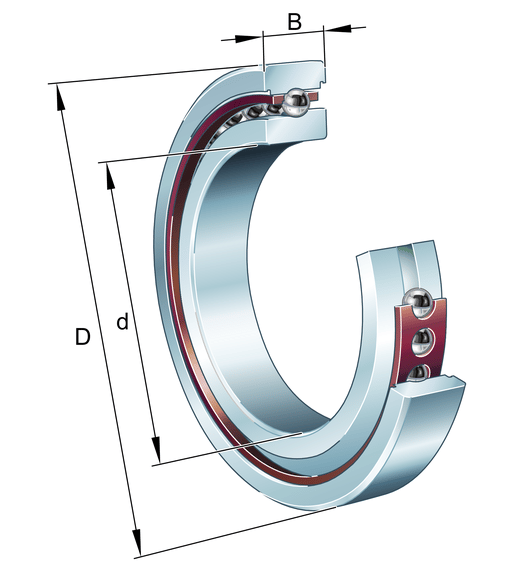

Højhastigheds-spindelleje HS719..-E, tilspændt, parvis eller sætvis, trykvinkel α = 25°, indsnævrede tolerancer

Yderligere oplysninger for HS71920-E-T-P4S-UL fra FAG

Vareautenticitet
Original artikel
Varetilstand
Ny
Enkeltvægt
824 g
Dimensioner (L x B x H)
100 mm x 140 mm x 20 mm
Oprindelsesland**
På anmodning
Toldvarenummer
84821090
GTIN
4012801616843
RoHS-overensstemmelse
På anmodning
