Neu & Original

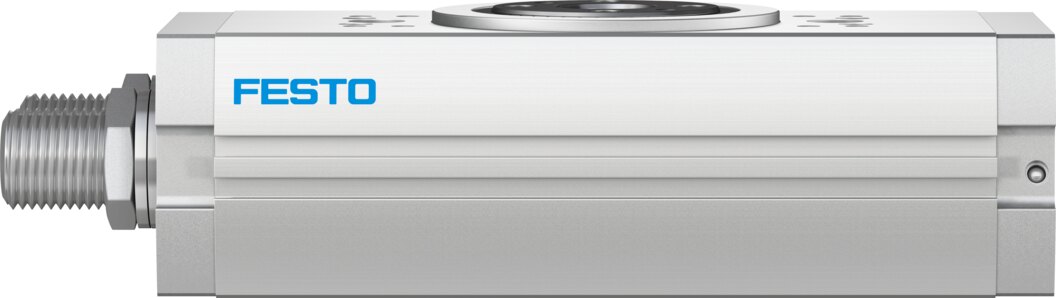

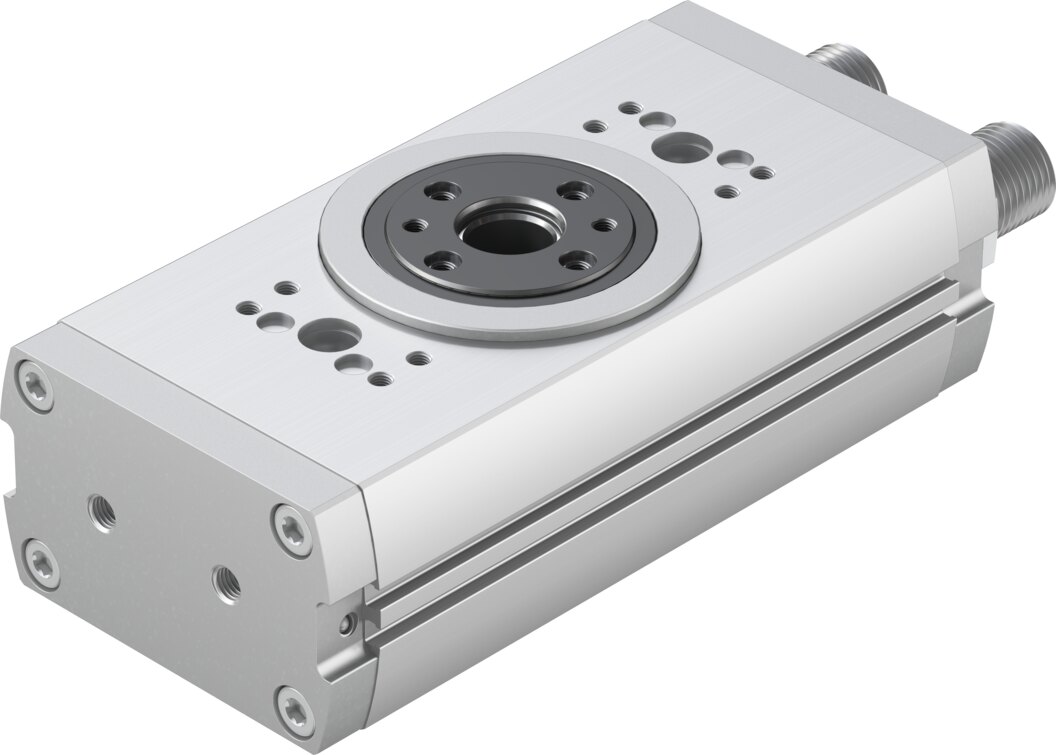

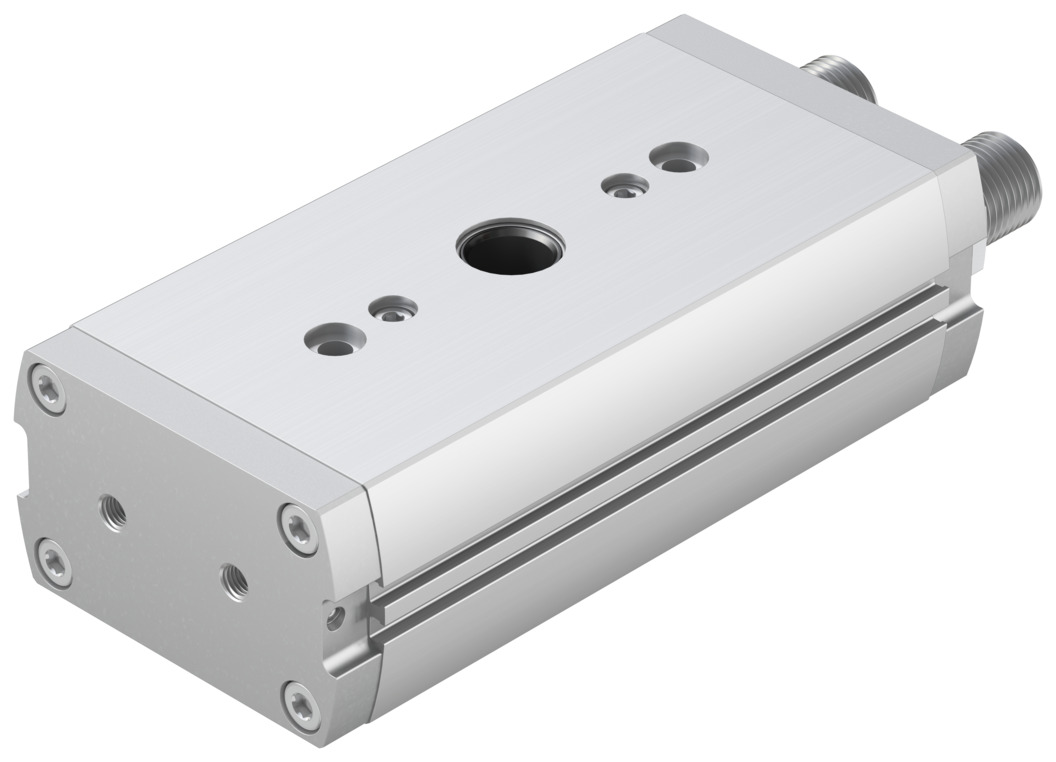

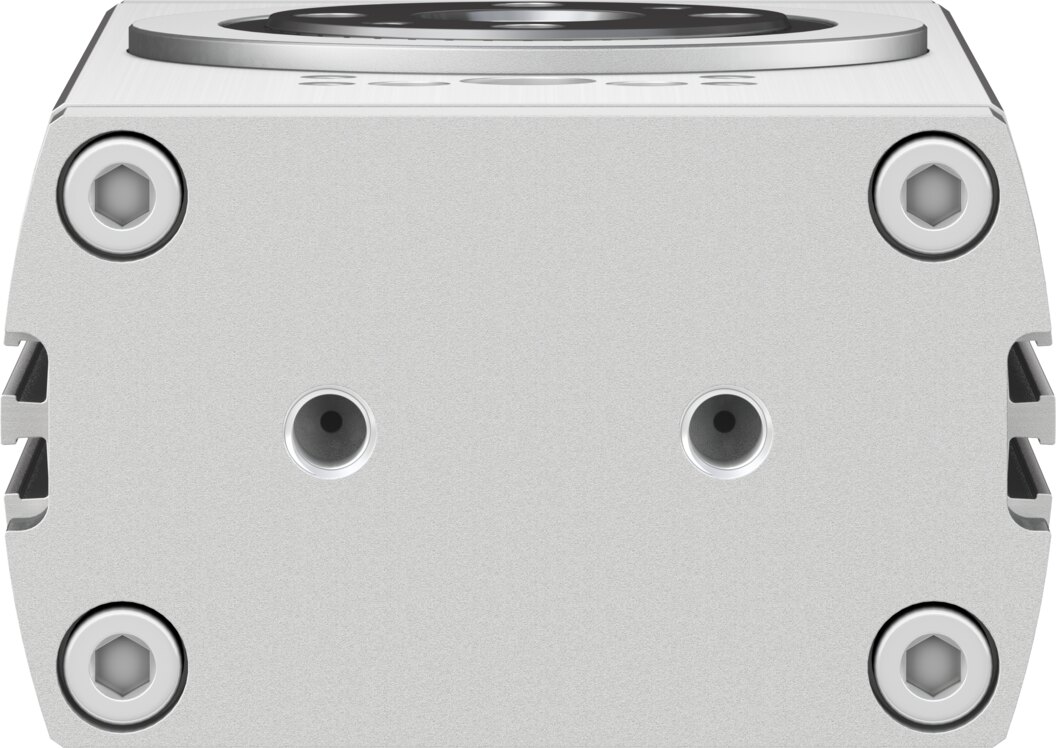

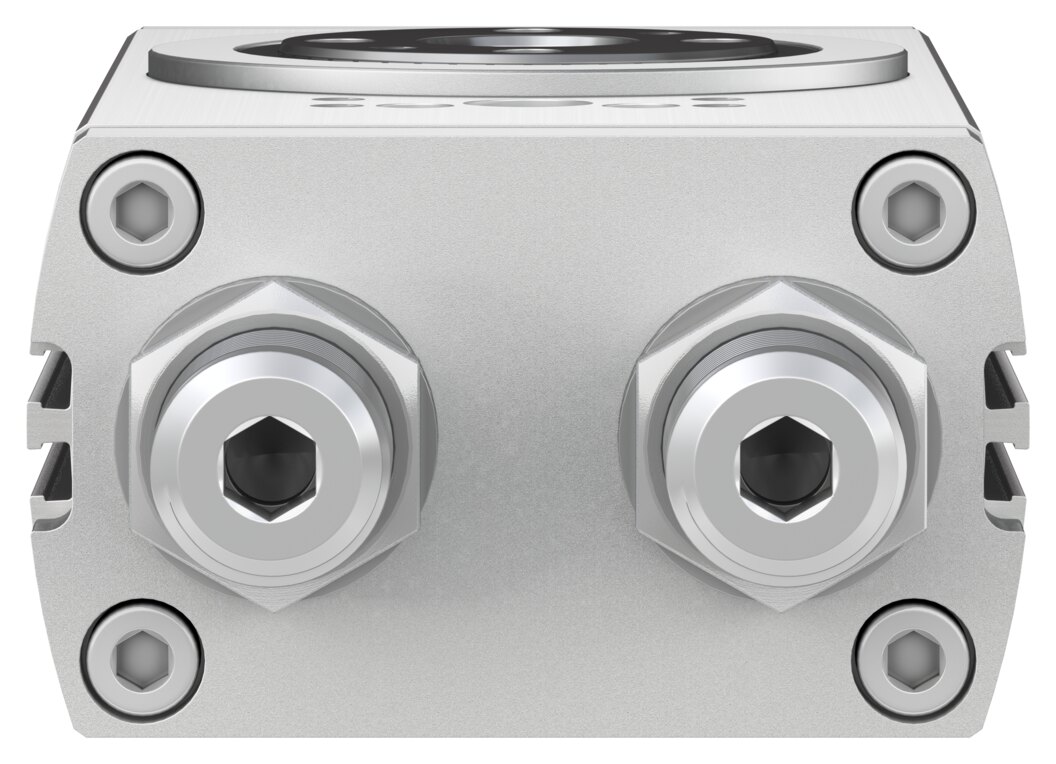

Festo 1503269 Schwenkantrieb
Preis & Verfügbarkeit
1.274,84 €
exkl. MwSt.
|1.517,06 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- SchwenkantriebKlicken zum Kopieren
- Hersteller-Artikelnummer:
- 1503269Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- DRRD-40-180-FH-PAKlicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über
Eigenschaften für 1503269 von Festo
- Baugröße
- 40
- Dämpfungswinkel
- 23 deg
- Einstellbereich Schwenkwinkel je Endlage
- +10 /-100 deg
- Schwenkwinkel
- 180 deg
- Dämpfung
- elastische Dämpfungsringe/-platten beidseitig
- Einbaulage
- beliebig
- Konstruktiver Aufbau
- Zahnstange/Ritzel
- Positionserkennung
- für Näherungsschalter
- Symbol
- 00991265
- Betriebsdruck
- 0.3 MPa ... 0.8 MPa
- Betriebsdruck
- 3 bar ... 8 bar
- Funktionsweise
- doppeltwirkend
- Betriebsmedium
- Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs-/Steuermedium
- Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- LABS-Konformität
- VDMA24364-Zone III
- Reinraumtauglichkeit, gemessen nach ISO 14644-14
- Klasse 5 nach ISO 14644-1
- Umgebungstemperatur
- -10 °C ... 60 °C
- Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
- 24.1 Nm
- Zulässiges Massenträgheitsmoment
- 0.67 kgm²
- Befestigungsart
- mit Durchgangsbohrungmit Innengewinde
- Pneumatischer Anschluss
- G1/8
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Antriebswelle
- Vergütungsstahl
- Werkstoff Deckel
- Aluminiumeloxiert
- Werkstoff Dichtungen
- NBRTPE-U(PU)
- Werkstoff Gehäuse
- gleiteloxiert
- Dokumente
- Dokumentation 1503269
- Dokumentation 1503269
- Datenblatt 1503269
- CAD-Daten 1503269
Hersteller-Artikelbeschreibung
Doppelkolben-Schwenkantrieb auf Zahnstangen-Ritzel-Basis.
Weitere Informationen für 1503269 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 6,07 kg
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84123900
- GTIN
- 4052568237998
- RoHS konform
- Ja
- Hersteller
- Festo
