Neu & Original
Festo 1552544 Proportional-Wegeventil
Preis & Verfügbarkeit
1.227,44 €
exkl. MwSt.
|1.460,65 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- Proportional-WegeventilKlicken zum Kopieren
- Hersteller-Artikelnummer:
- 1552544Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- VPWP-10-L-5-Q-10-E-G-EX1Klicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über
Eigenschaften für 1552544 von Festo
- Nennweite
- 10 mm
- Betätigungsart
- elektrisch
- Dichtprinzip
- hart
- Einbaulage
- beliebigvorzugsweise liegend (Anzeigeelemente nach oben) Wird das Ventil bewegt, muß es quer zur Bewegungsrichtung montiert sein
- Konstruktiver Aufbau
- mit integrierten Drucksensoren
- Rückstellart
- magnetische Feder
- Sicherheitshinweis
- Sicherheitsstellung VPWP: Bei gestörtem Control-Interface wird die gesperrte Mittelstellung angefahren.
- Steuerart
- direkt
- Strömungsrichtung
- nicht reversibel

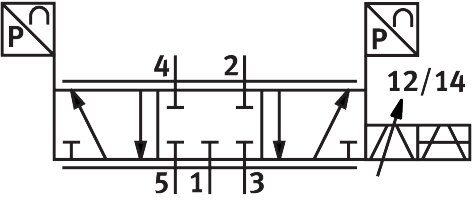

- Symbol
- 00992136
- Ventilfunktion
- 5/3-Proportional-Wegeregelventil, geschlossen
- Statusanzeigen
- LED gelb = PL(Power Last)LED grün = powerLED rot = error
- Betriebsdruck
- 0 MPa ... 1 MPa
- Betriebsdruck
- 0 bar ... 10 bar
- Betriebsdruck Positionieren/Soft Stop
- 4 bar ... 8 bar
- Nennbetriebsdruck
- 0.6 MPa
- Nennbetriebsdruck
- 6 bar
- Nennbetriebsdruck
- 87 psi
- Normalnenndurchfluss (normalisiert nach DIN 1343)
- 2000 l/min
- Nennbetriebsspannung DC
- 24 V
- Betriebsspannungsbereich DC
- 18 V ... 30 V
- Lastspannungsbereich DC
- 18 V ... 30 V
- Max. Laststrom Spannungsausgang
- 500 mA
- Max. Laststrom digitaler Ausgang
- 500 mA
- Max. Stromaufnahme Ventilantrieb
- 1.2 A
- Max. Stromaufnahme Logik
- 0.15 A
- Nennlastspannung DC
- 24 V
- Versorgungsspannung digitaler Ausgang
- 24 V Lastspannung
- Versorgungsspannung Spannungsausgang
- 24 V Lastspannung
- Zulassung
- RCM Mark
- CE-Zeichen (siehe Konformitätserklärung)
- nach EU-EMV-Richtlinienach EU-Ex-Schutz-Richtlinie (ATEX)nach EU-RoHS-Richtlinie
- UKCA-Zeichen (siehe Konformitätserklärung)
- nach UK Vorschriften für EMVnach UK EX Vorschriftennach UK RoHS Vorschriften
- Explosionsschutz
- Zone 2 (ATEX)
- ATEX-Kategorie Gas
- II 3G
- Ex-Zündschutzart Gas
- Ex nA IIC T5 X Gc
- Ex-Umgebungstemperatur
- 0°C <= Ta <= +50°C
- Betriebsmedium
- Druckluft nach ISO 8573-1:2010 [6:4:4]
- Hinweis zum Betriebs-/Steuermedium
- Geölter Betrieb nicht möglich
- Korrosionsbeständigkeitsklasse KBK
- 1 - niedrige Korrosionsbeanspruchung
- LABS-Konformität
- VDMA24364-B1/B2-L
- Mediumstemperatur
- 0 °C ... 50 °C
- Schutzart
- IP65in montiertem Zustand
- Umgebungstemperatur
- 0 °C ... 50 °C
- Auflösung Druck
- 0.01 bar
- Linearitätsfehler FS
- 1.5 %
- Wiederholgenauigkeit FS
- 1 %
- Ausführung 24 V Spannungsausgang
- Rückwärtseinspeisung ohne Zerstörungkeine galvanische TrennungkurzschlusssicherRückwärtseinspeisung ohne Zerstörung
- Ausführung digitaler Ausgang
- nach IEC 61131-2positive Logik (PNP)keine galvanische TrennungkurzschlusssicherRückwärtseinspeisung ohne Zerstörung
- Control-Interface
- digitalCAN-Bus mit Festo ProtokollAbschlußwiderstand integriert
- Elektrischer Anschluss Feldbusschnittstelle IN
- SteckerM95-polig
- Elektrischer Anschluss Feldbusschnittstelle OUT
- DoseM95-polig
- Elektrischer Anschluss Feldbusschnittstelle
- DoseM84-polig
- Befestigungsart
- mit Durchgangsbohrungmit Zubehör
- Farbe der Anschlüsse
- Anschluss 2: BlauAnschluss 4: Schwarz
- Pneumatischer Anschluss 1
- G3/8
- Pneumatischer Anschluss 2
- G3/8
- Pneumatischer Anschluss 3
- G3/8
- Pneumatischer Anschluss 4
- G3/8
- Pneumatischer Anschluss 5
- G3/8
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Deckel
- PA-verstärkt
- Werkstoff Gehäuse
- Aluminium-Knetlegierungeloxiert
- Dokumente
- Dokumentation 1552544
- Datenblatt 1552544
- CAD-Daten 1552544
Hersteller-Artikelbeschreibung
Auf der technologischen Basis des Ventils MPVE ermöglicht VPWP das Variieren der Bewegungsrichtung. Sicher: das integrierte Interface für digitalisierte Datenübertragung. In servopneumatischen Anwendungen wird VPWP fast durchgängig mit einem Controller CMAX kombiniert.
Weitere Informationen für 1552544 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 1,01 kg
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84812090
- GTIN
- 4052568239350
- RoHS konform
- Ja
- Hersteller
- Festo
