Neu & Original

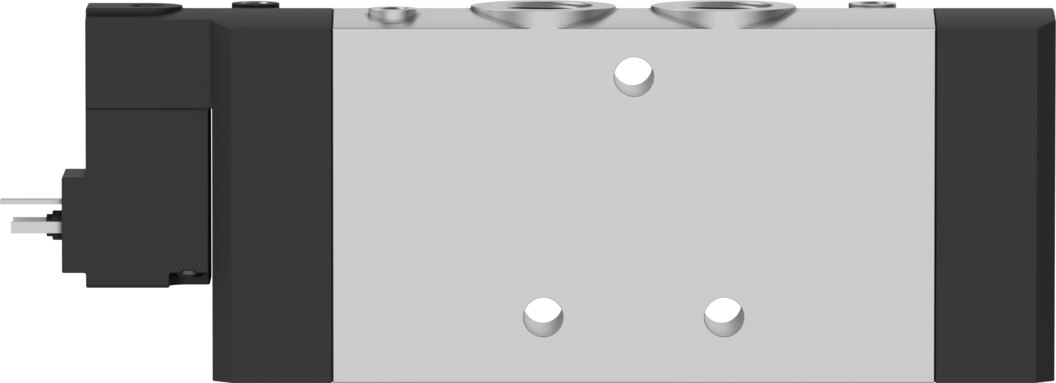

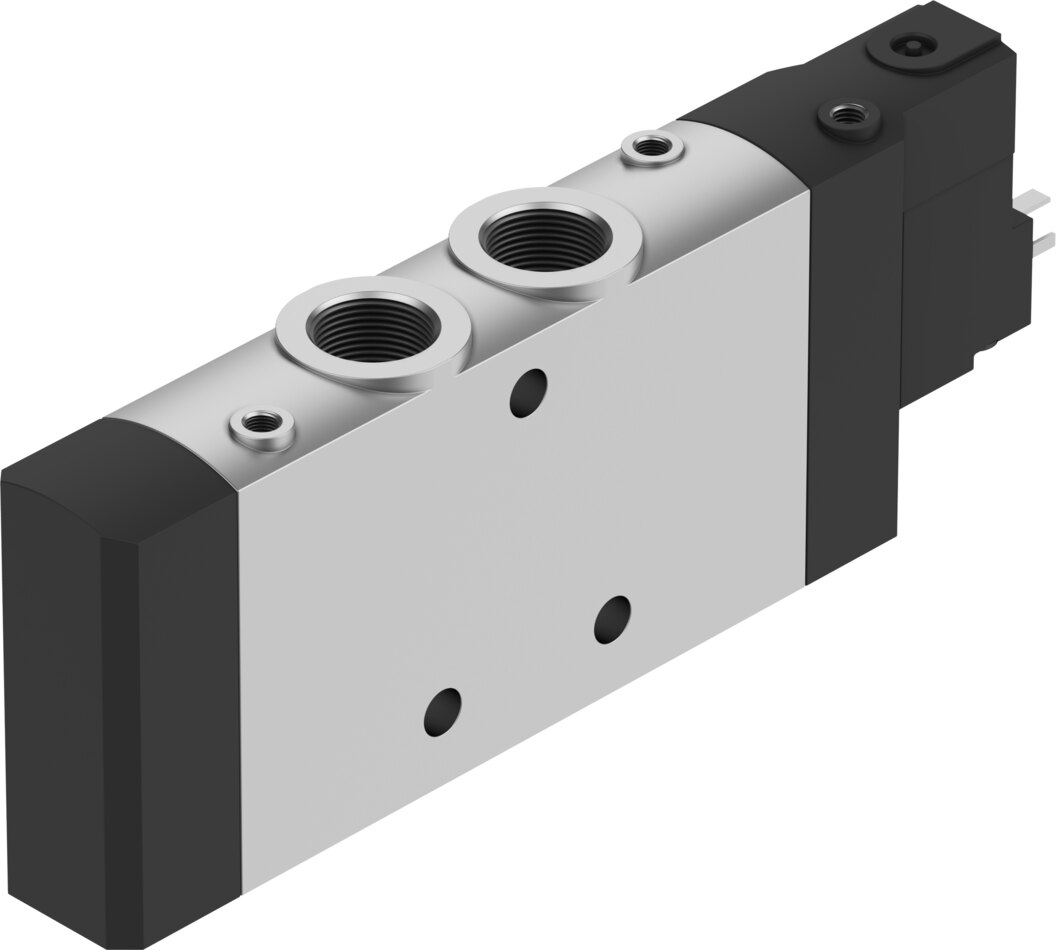

Festo 163838 Magnetventil
Preis & Verfügbarkeit
169,79 €
exkl. MwSt.
|202,05 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- MagnetventilKlicken zum Kopieren
- Hersteller-Artikelnummer:
- 163838Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- CPE24-M3H-5LS-3/8Klicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Eigenschaften für 163838 von Festo
- Ventilfunktion
- 5/2 monostabil
- Betätigungsart
- elektrisch
- Baubreite
- 24 mm
- Normalnenndurchfluss (normalisiert nach DIN 1343)
- 2900 l/min
- Pneumatischer Arbeitsanschluss
- G3/8
- Betriebsspannung
- 230V AC
- Betriebsdruck
- -0.09 MPa ... 1 MPa
- Betriebsdruck
- -0.9 bar ... 10 bar
- Konstruktiver Aufbau
- Kolben-Schieber
- Rückstellart
- pneumatische Feder
- Zulassung
- c UL us - Recognized (OL)
- Maritime Klassifizierung
- siehe Zertifikat
- CE-Zeichen (siehe Konformitätserklärung)
- nach EU-Niederspannungs-Richtlinie
- UKCA-Zeichen (siehe Konformitätserklärung)
- nach UK Vorschriften für elektrische Betriebsmittel
- Zertifikat ausstellende Stelle
- DNV-TAA000032XUL MH19482
- Schutzart
- IP65mit Steckdosenach IEC 60529
- Nennweite
- 11 mm
- Abluftfunktion
- drosselbar
- Dichtprinzip
- weich
- Einbaulage
- beliebig
- Handhilfsbetätigung
- mit Zubehör rastendtastend
- Steuerart
- vorgesteuert
- Steuerluftversorgung
- extern
- Strömungsrichtung
- reversibel
- Symbol
- 00991026
- Ventilplatz-Kennzeichnung
- Schildträger
- Überdeckung
- positive Überdeckung
- Steuerdruck
- 0.25 MPa ... 1 MPa
- Steuerdruck
- 2.5 bar ... 10 bar
- Schaltzeit aus
- 50 ms
- Schaltzeit ein
- 40 ms
- Einschaltdauer
- 100%
- Max. positiver Prüfimpuls bei 0 Signal
- 3300 µs
- Max. negativer Prüfimpuls bei 1 Signal
- 3100 µs
- Spulenkennwerte
- 230 V AC: 50/60 Hz, Anzugsleistung 3,0 VA, Halteleistung 2,4 VA
- Zulässige Spannungsschwankungen
- -15 % / +10 %
- Betriebsmedium
- Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs-/Steuermedium
- Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Schwingfestigkeit
- Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
- Schockfestigkeit
- Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
- Korrosionsbeständigkeitsklasse KBK
- 2 - mäßige Korrosionsbeanspruchung
- LABS-Konformität
- VDMA24364-B1/B2-L
- Mediumstemperatur
- -5 °C ... 50 °C
- Steuermedium
- Druckluft nach ISO 8573-1:2010 [7:4:4]
- Umgebungstemperatur
- -5 °C ... 50 °C
- Elektrischer Anschluss
- Form C
- Befestigungsart
- mit Durchgangsbohrung
- Anschluss Steuerabluft 82
- M5
- Anschluss Steuerabluft 84
- M5
- Anschluss Steuerluft 12
- M5
- Anschluss Steuerluft 14
- M5
- Pneumatischer Anschluss 1
- G3/8
- Pneumatischer Anschluss 2
- G3/8
- Pneumatischer Anschluss 3
- G3/8
- Pneumatischer Anschluss 4
- G3/8
- Pneumatischer Anschluss 5
- G3/8
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Dichtungen
- NBR
- Werkstoff Gehäuse
- Aluminium-Druckguss
- Dokumente
- Dokumentation 163838
- Datenblatt 163838
- Produktzuverlässigkeits-Datenblatt 163838
- CAD-Daten 163838
Hersteller-Artikelbeschreibung
Minimale Baubreite, geringe elektrische Leistungsaufnahme und höchste Durchflusswerte: Das Magnetventil CPE.
Weitere Informationen für 163838 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 360 g
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84812090
- GTIN
- 4052568135942
- RoHS konform
- Ja
- Hersteller
- Festo
