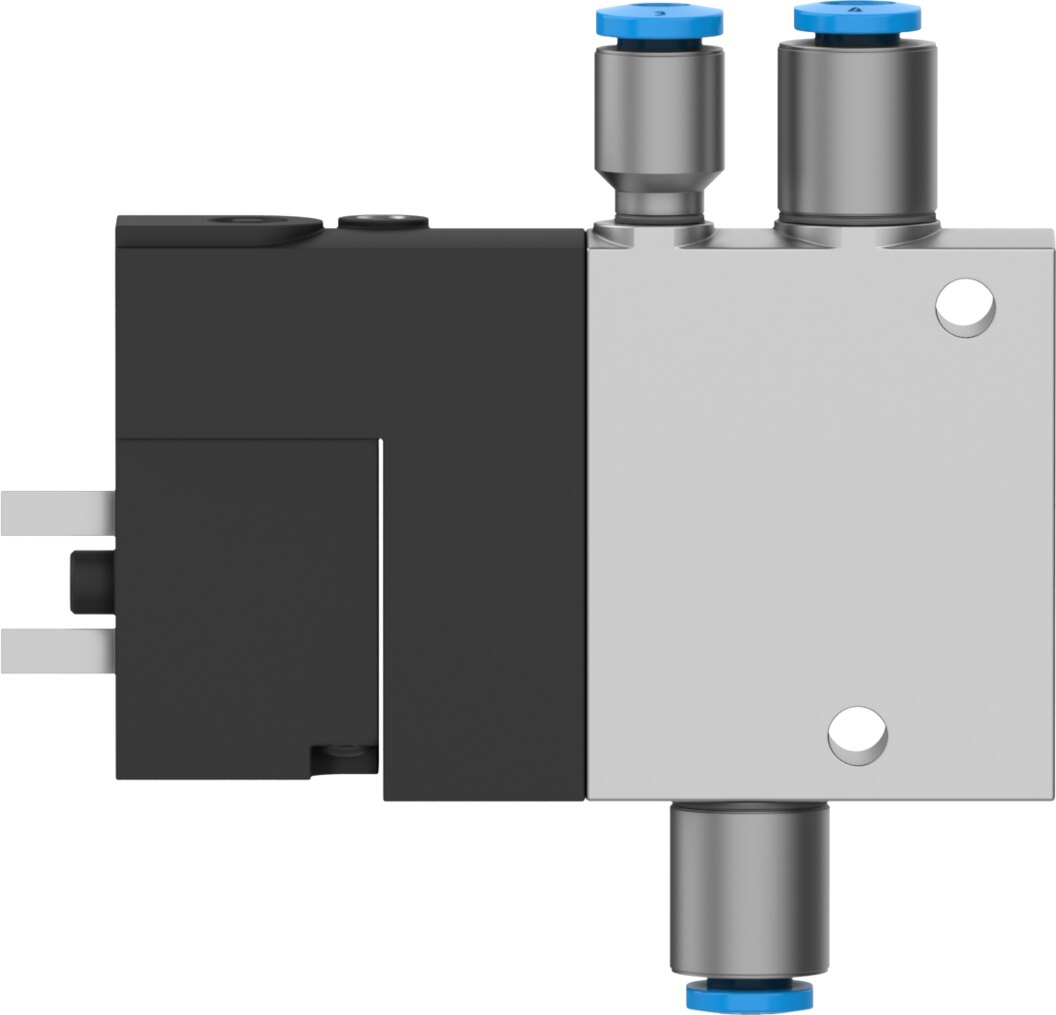

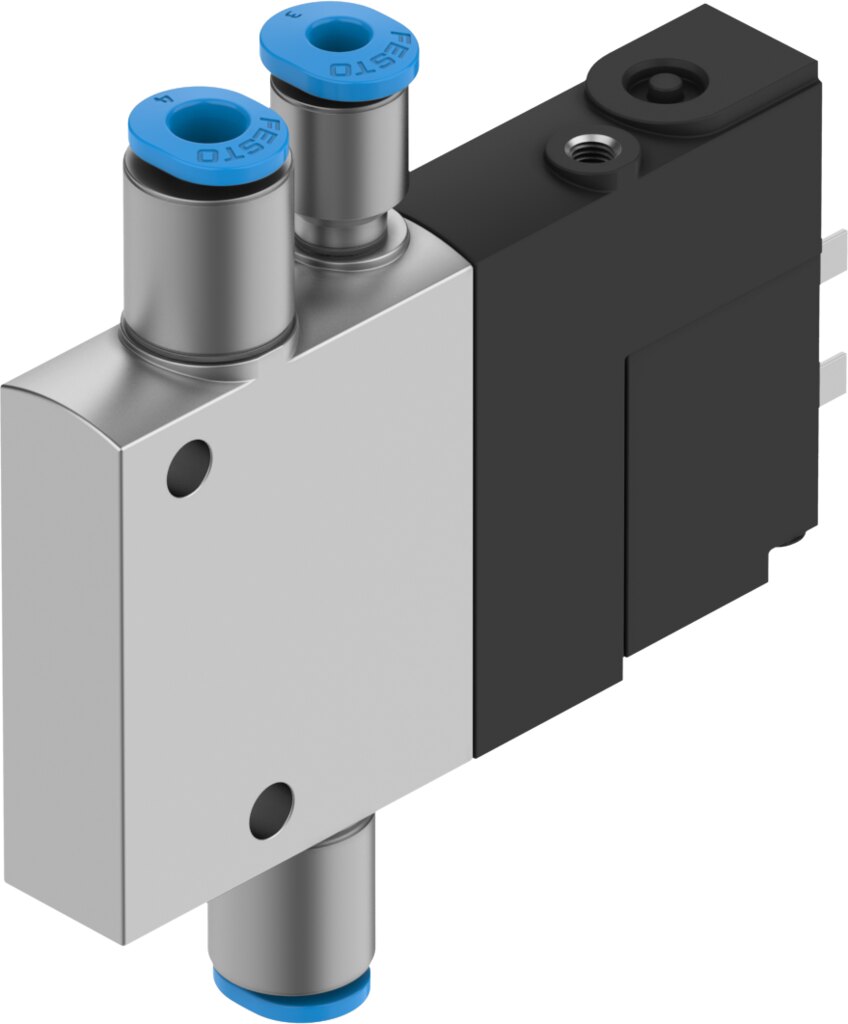

Festo 196855 Magnetventil

Preis & Verfügbarkeit

135,88 €

exkl. MwSt.

|

161,70 € inkl. MwSt.

Verpackungseinheit:
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|

Herstellerinformationen

Hersteller-Artikelname:
Magnetventil
Klicken zum Kopieren
Hersteller-Artikelnummer:
196855
Klicken zum Kopieren
Hersteller-Typenschlüssel:
CPE10-M1BH-3OLS-QS-4
Klicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Visa
Mastercard
American Express
PayPal
Eps
Ideal
Przelewy24
Support Mitarbeiter

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00
sales@partbase.com(alle Sprachen)
+49 39203 863988(Deutsch & Englisch)

Bekannt aus

  • O+P Fluidtechnik
  • e-commerce magazin
  • Industrieanzeiger

Direkt bei uns kaufen oder über

  • Conrad Marketplace
  • SAP Ariba

Eigenschaften für 196855 von Festo

Ventilfunktion
3/2 offen monostabil
Betätigungsart
elektrisch
Baubreite
10 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)
190 l/min
Pneumatischer Arbeitsanschluss
QS-4
Betriebsspannung
24V DC
Betriebsdruck
-0.09 MPa ... 1 MPa
Betriebsdruck
-0.9 bar ... 10 bar
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
pneumatische Feder
Zulassung
c UL us - Recognized (OL)
Maritime Klassifizierung
siehe Zertifikat
Zertifikat ausstellende Stelle
DNV-TAA000032XUL MH19482
Schutzart
IP65mit Steckdosenach IEC 60529
Nennweite
4 mm
Dichtprinzip
weich
Einbaulage
beliebig
Handhilfsbetätigung
mit Zubehör rastendtastend
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Strömungsrichtung
nicht reversibel
Symbol
00991402
Ventilplatz-Kennzeichnung
Schildträger
Überdeckung
positive Überdeckung
Steuerdruck
0.25 MPa ... 0.8 MPa
Steuerdruck
2.5 bar ... 8 bar
Schaltzeit aus
14 ms
Schaltzeit ein
14 ms
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Max. positiver Prüfimpuls bei 0 Signal
1200 µs
Max. negativer Prüfimpuls bei 1 Signal
900 µs
Spulenkennwerte
24 V DC: 1,28 W
Zulässige Spannungsschwankungen
-15 % / +10 %
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Mediumstemperatur
-5 °C ... 50 °C
Steuermedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur
-5 °C ... 50 °C
Elektrischer Anschluss
2-polig
Befestigungsart
mit Durchgangsbohrung
Anschluss Steuerabluft 82
M3
Anschluss Steuerluft 12
M3
Pneumatischer Anschluss 1
QS-4
Pneumatischer Anschluss 2
QS-4
Pneumatischer Anschluss 3
M7
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Dokumente

Hersteller-Artikelbeschreibung

Minimale Baubreite, geringe elektrische Leistungsaufnahme und höchste Durchflusswerte: Das Magnetventil CPE.

Weitere Informationen für 196855 von Festo

Artikel-Authentizität
Originalartikel
Artikelzustand
Neu
Einzelgewicht
nicht verfügbar
Maße (L x B x H)
nicht verfügbar
Ursprungsland**
Auf Anfrage
Zolltarifnummer
84812090
GTIN
4052568159658
RoHS konform
Ja
Hersteller
Festo
