Festo Sensor de posiciónClave de tipo del fabricante:

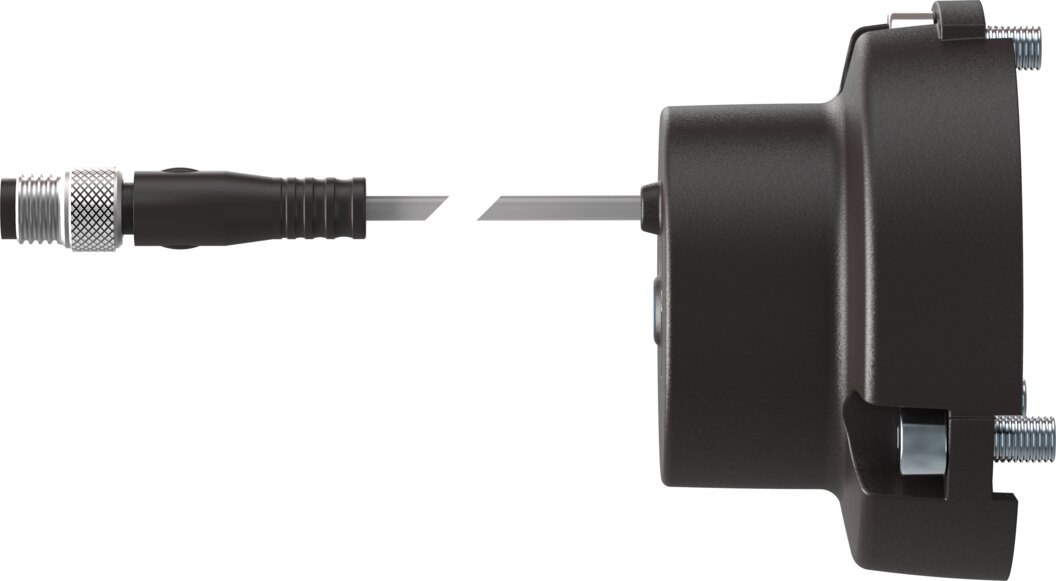

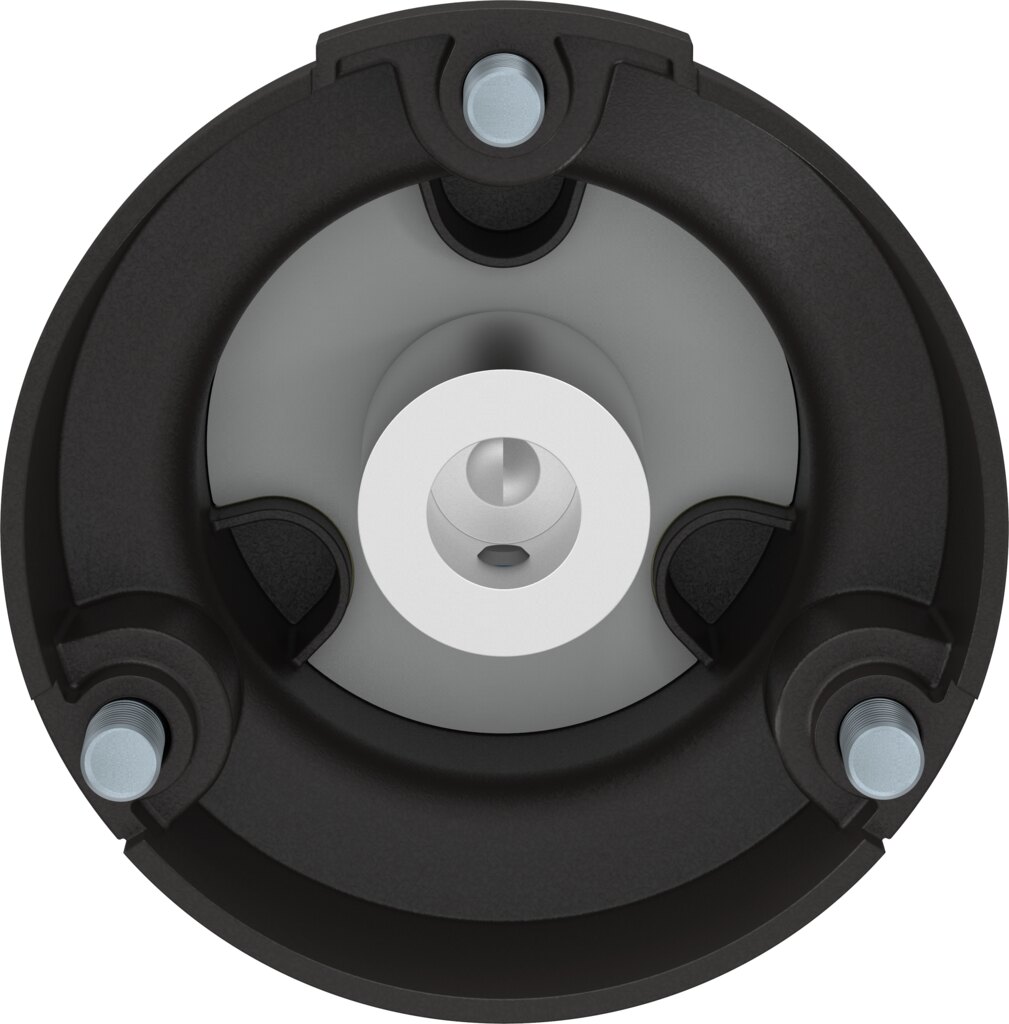

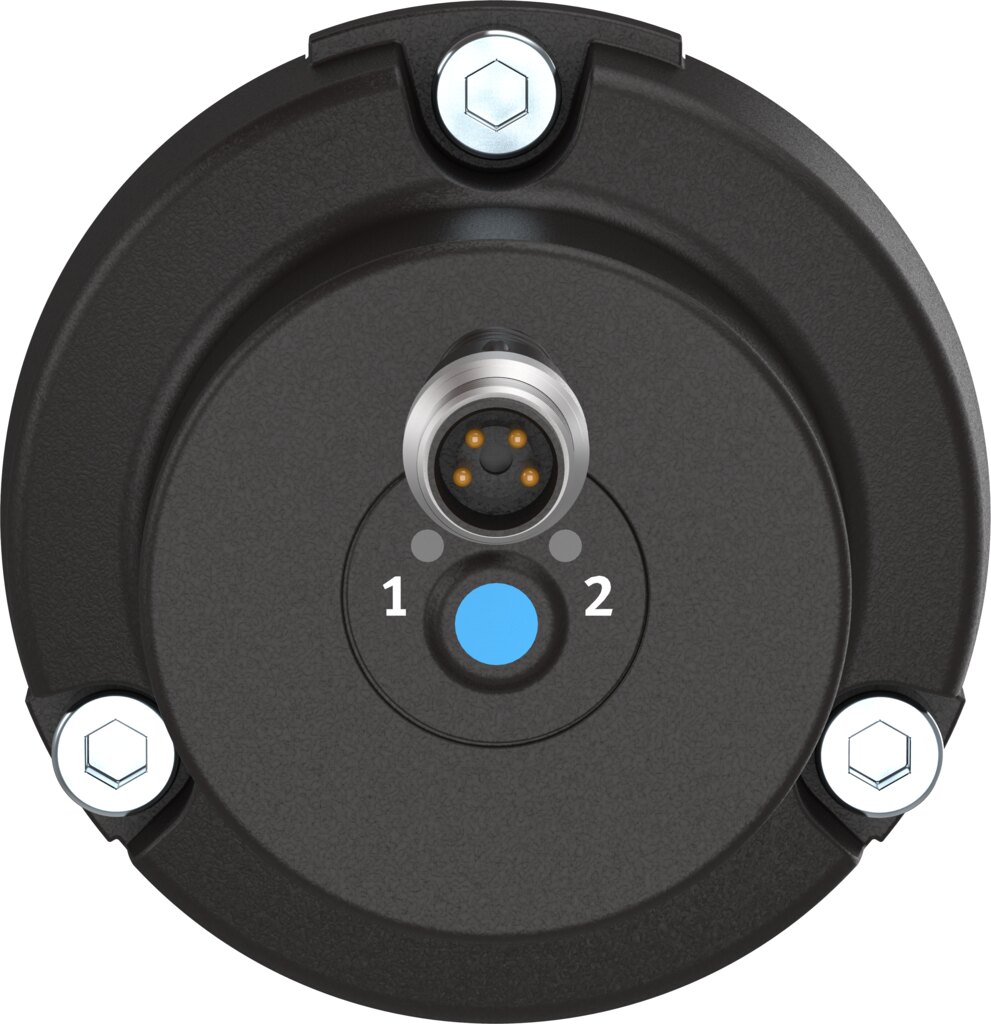

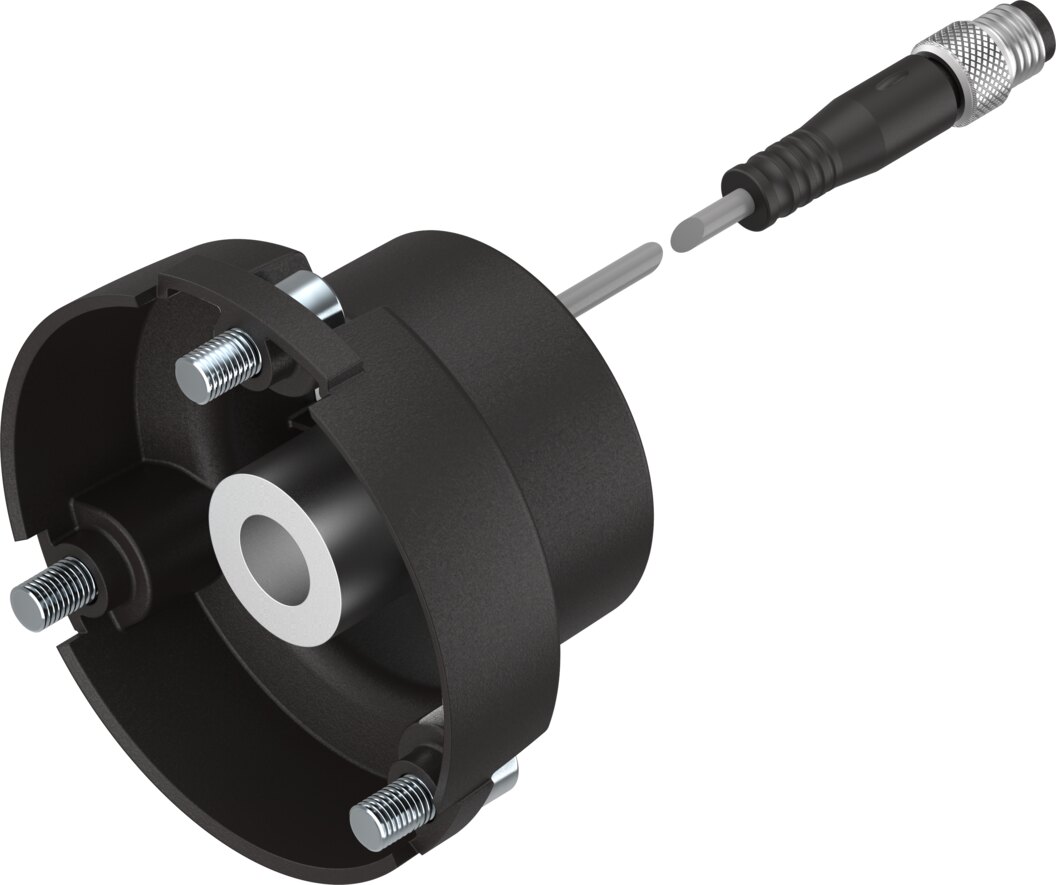

Name: Festo Sensor de posición 2393548 (SRBS-Q12-25-E270-EP-1-S-M8)
Brand: Festo
SKU: 2393548
Price: 102.99 EUR
Availability: InStock

Disponibilidad:

Envío:

Envío gratuito·Sin importe mínimo de pedido|

¿Lo ha encontrado más barato en otro sitio? Envíenos la oferta como enlace o PDF, normalmente igualamos el precio.

Unidad de embalaje:

1 Unidad

Cantidad

o pagar directamente

Aceptamos

Factura

Pago anticipado

También suministramosVer catálogo

Racores y mangueras

Racores roscados, acoplamientos, grifería y mangueras de latón, acero inoxidable y plástico.

Soporte

Asesoramiento sobre selección, alternativas y disponibilidad

CorreoLlamar WhatsApp

Lun - Vie de 08:00 - 18:00

+49 39203 863988 (alemán e inglés)sales@partbase.com (todos los idiomas)

Bekannt aus

Auch über

Propiedades de 2393548 de Festo

Forma constructiva: Redondo
Basado en la norma: EN 60947-5-2
Símbolo: 00995400
Homologación: Marca RCMc UL us - Listed (OL)
Marca CE (véase la declaración de conformidad): Según la directiva europea de compatibilidad electromagnéticaSegún la directiva europea RoHS
Marca UKCA (véase la declaración de conformidad): Según la normativa británica de compatibilidad electromagnéticaSegún la normativa británica RoHS
Propiedades especiales: Resistente al aceite
Nota sobre el material: Conforme con RoHSSin halógenos
Magnitud medida: Ángulo de giro
Principio de medición: Magnético Hall
Rango de detección: 270 deg
Temperatura ambiente: -20 °C ... 70 °C
Intervalo de muestreo típ.: 3 ms
Salida de conmutación: 2 x PNP o 2 x NPN conmutable
Función del elemento de conmutación: Conmutable entre contacto normalmente cerrado y abierto
Repetibilidad del punto de conmutación: <= 1 °
Tiempo de conexión: 4 ms
Tiempo de desconexión: 4 ms
Frecuencia de conmutación máx.: 125 Hz
Corriente de salida máx.: 50 mA
Potencia de conmutación máx. DC: 1.5 W
Caída de tensión: 1 V
Corriente residual: 0.05 mA
Resistencia a cortocircuitos: ja
Resistencia a sobrecarga: ja
Tensión de funcionamiento asignada DC: 24 V
Rango de tensión de funcionamiento DC: 10 V ... 30 V
Rizado residual: 10 %
Corriente en vacío: 20 mA
Protección contra inversión de polaridad: Para todas las conexiones eléctricas
Conexión eléctrica 1, tipo de conexión: Cable con conector
Conexión eléctrica 1, técnica de conexión: M8x1 codificación A según EN 61076-2-104
Conexión eléctrica 1, número de polos/hilos: 4
Conexión eléctrica 1, tipo de fijación: Bloqueo roscadoGiratorio
Conexión eléctrica 1, tipo de fijación compatible: Compatible con bloqueo roscado giratorio/no giratorio
Conexión eléctrica 1, diagrama de conexión: 00991171
Dirección de salida de la conexión: Longitudinal
Material de los contactos enchufables: Aleación de cobre dorada
Condiciones de ensayo del cable: Resistencia a la flexión alternada: según norma FestoResistencia a la torsión: > 300 000 ciclos, ±270°/0,1 mCadena portacables: > 5 millones de ciclos, radio de curvatura 28 mm
Longitud del cable: 0.3 m
Propiedad del cable: Apto para cadenas portacables/robots
Color de la cubierta del cable: Gris
Material de la cubierta del cable: TPE-U(PUR)
Diámetro del cable: 2.9 mm
Tipo de fijación: Atornillado
Posición de montaje: Indistinta
Color de la carcasa: Negro
Material de la carcasa: Poliéster
Material de la lámina: Poliéster
Indicación del estado de conmutación: LED amarillo
Posibilidades de ajuste: Pulsador
Temperatura de almacenamiento: -30 °C ... 70 °C
Temperatura ambiente con tendido de cable móvil: -20 °C ... 70 °C
Grado de protección: IP65IP68
Clase de protección: III
Resistencia a choques: Prueba de choque con grado de severidad 2 según FN 942017-5 y EN 60068-2-27
Resistencia a vibraciones: Prueba de uso en transporte con grado de severidad 3 según FN 942017-4 y EN 60068-2-6
Clase de resistencia a la corrosión CRC: 2 - Solicitación por corrosión moderada
Conformidad LABS: VDMA24364-B2-L
Idoneidad para la producción de baterías de iones de litio: Quedan excluidos del uso los metales con más de un 1 % de proporción en masa de cobre. Excepciones: placas de circuito impreso, cables, conectores eléctricos y bobinas
Idoneidad para salas blancas, medida según ISO 14644-14: Clase 4 según ISO 14644-1

Documentos

Documentación 2393548
Descargar
Hoja de datos 2393548
Descargar
Hoja de datos de fiabilidad 2393548
Descargar
Datos CAD 2393548
Descargar

Descripción del artículo del fabricante

Sensor de posición para actuadores giratorios DRVS y DSM, programable, montaje y puesta en marcha sencillísimos.

Más información sobre 2393548 de Festo

Autenticidad del artículo: Artículo original
Estado del artículo: Nuevo
Peso unitario: 60 g
Dimensiones (L x A x Al): no disponible
País de origen**: Bajo pedido
Número de arancel aduanero: 85365019
GTIN: 4052568264918
Conforme con RoHS: Sí
Fabricante: Festo
