Neu & Original

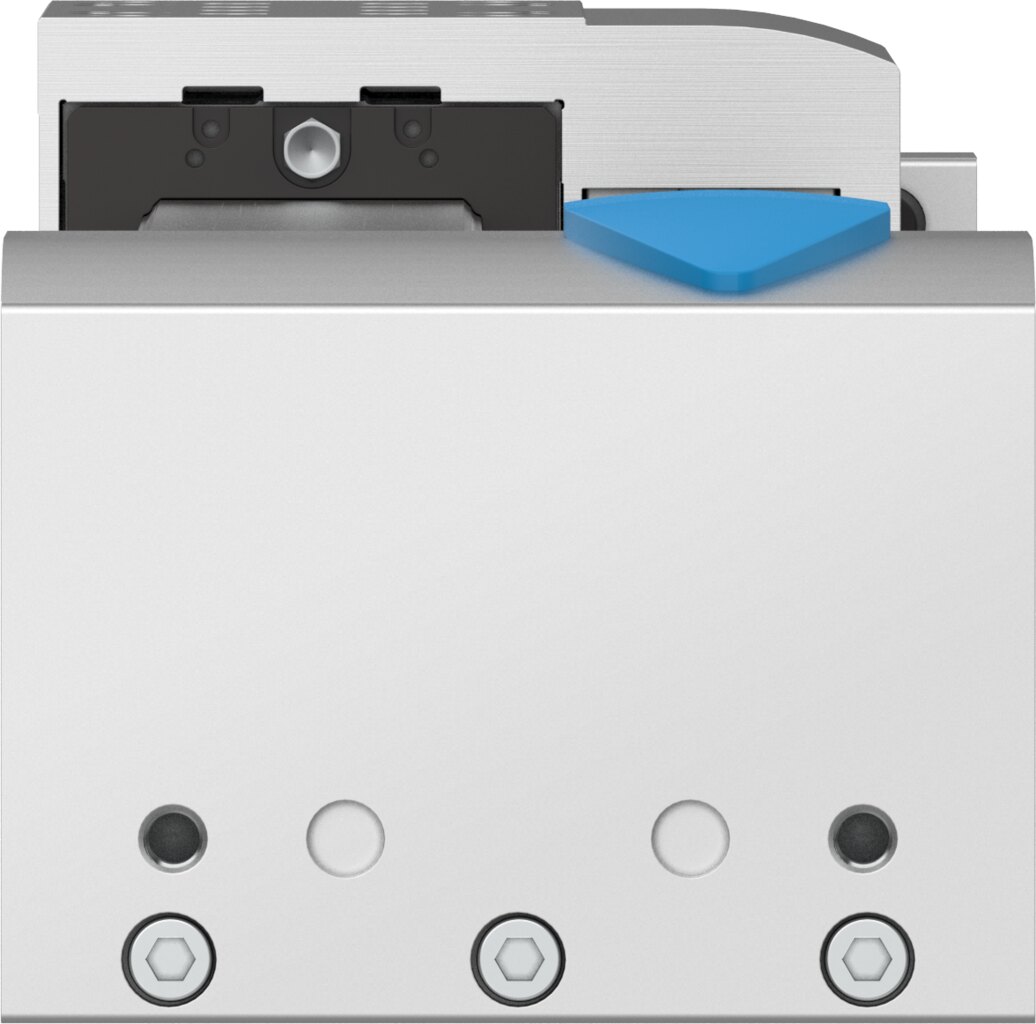

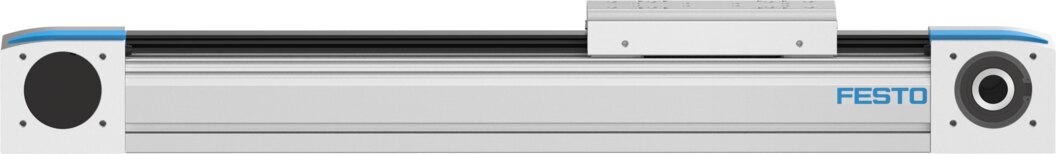

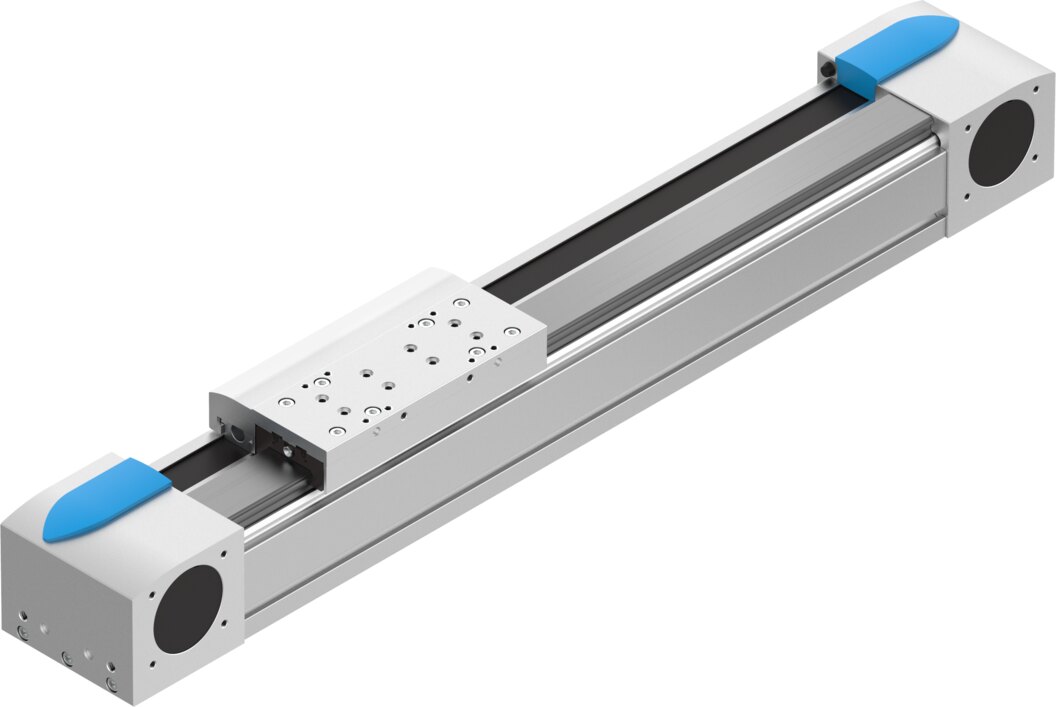

Festo 3013364 Zahnriemenachse
Preis & Verfügbarkeit
1.977,80 €
exkl. MwSt.
|2.353,58 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- ZahnriemenachseKlicken zum Kopieren
- Hersteller-Artikelnummer:
- 3013364Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- EGC-120-400-TB-KF-0H-GKKlicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über
Eigenschaften für 3013364 von Festo
- Antriebsritzel Wirkdurchmesser
- 39.79 mm
- Arbeitshub
- 400 mm
- Baugröße
- 120
- Hubreserve
- 0 mm
- Zahnriemen-Teilung
- 5 mm
- Einbaulage
- beliebig
- Führung
- Kugelumlaufführung
- Konstruktiver Aufbau
- mit Zahnriemen
- Motorart
- SchrittmotorServomotor
- Symbol
- 00991212
- Max. Beschleunigung
- 50 m/s²
- Max. Geschwindigkeit
- 5 m/s
- Wiederholgenauigkeit
- ±0,08 mm
- Einschaltdauer
- 100%
- LABS-Konformität
- VDMA24364-Zone III
- Schutzart
- IP40
- Umgebungstemperatur
- -10 °C ... 60 °C
- Flächenmomente 2. Grades Iy
- 4620000 mm⁴
- Flächenmomente 2. Grades Iz
- 5650000 mm⁴
- Max. Kraft Fy
- 6890 N
- Max. Kraft Fz
- 6890 N
- Max. Kraft Fy Gesamtachse
- 6890 N
- Max. Kraft Fz Gesamtachse
- 6890 N
- Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 25383 N
- Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 25383 N
- Max. Leerlauf- Verschiebewiderstand
- 70 N
- Max. Moment Mx
- 144 Nm
- Max. Moment My
- 380 Nm
- Max. Moment Mz
- 380 Nm
- Max. Moment Mx Gesamtachse
- 144 Nm
- Max. Moment My Gesamtachse
- 380 Nm
- Max. Moment Mz Gesamtachse
- 380 Nm
- Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 531 Nm
- My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 1400 Nm
- Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 1400 Nm
- Max. Vorschubkraft Fx
- 800 N
- Torsionsträgheitsmoment It
- 2680000 mm⁴
- Massenträgheitsmoment JH pro Meter Hub
- 0.93 kgcm²
- Massenträgheitsmoment JL pro kg Nutzlast
- 3.96 kgcm²
- Vorschubkonstante
- 125 mm/U
- Referenzlebensdauer
- 5000 km
- Werkstoff Abschlussdeckel
- Aluminium-Knetlegierungeloxiert
- Werkstoff Profil
- Aluminium-Knetlegierungeloxiert
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Antriebsdeckel
- Aluminium-Knetlegierungeloxiert
- Werkstoff Führung Schlitten
- Stahl
- Werkstoff Führungsschiene
- Stahl
- Werkstoff Riemenscheiben
- hochlegierter Stahl rostfrei
- Werkstoff Schlitten
- Aluminium-Knetlegierungeloxiert
- Werkstoff Zahnriemenklemmkörper
- Edelstahlguss
- Werkstoff Zahnriemen
- Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug
- Dokumente
- Dokumentation 3013364
- Datenblatt 3013364
- CAD-Daten 3013364
Hersteller-Artikelbeschreibung
Die hochbelastbare Zahnriemenachse EGC-TB hat einen einzigartigen, optimierten Querschnitt für maximale Steifigkeit und Belastbarkeit. Als dynamischer Linearantrieb erreicht sie hohe Geschwindigkeiten auch bei großen Lasten und langen Hüben.
Weitere Informationen für 3013364 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- nicht verfügbar
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84799070
- GTIN
- 4052568268213
- RoHS konform
- Ja
- Hersteller
- Festo
*:Lieferzeiten sind nicht verbindlich und können sich ändern.
**:Die Herkunftsinformationen der Produkte dienen nur zur Orientierung. Die tatsächliche Herkunft kann abweichen. Dies garantiert keine Vorteile in Bezug auf Importvorteile oder Verfügbarkeit aus bestimmten Ländern.
***:Alle Produktangaben, technischen Daten und Abbildungen erfolgen ohne Gewähr. Produktbilder dienen teilweise als Symbolbilder und können vom tatsächlichen Artikel abweichen.
