Festo ZahnriemenachseClave de tipo del fabricante:

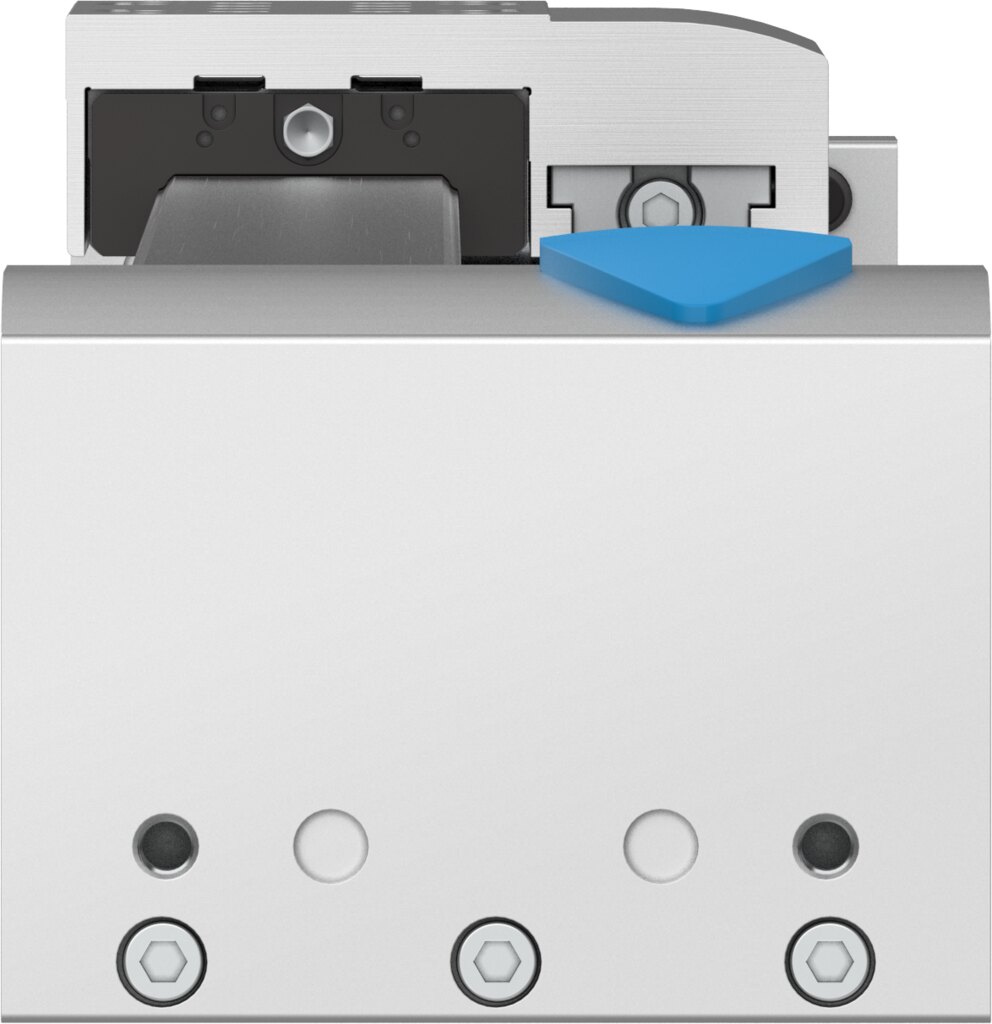

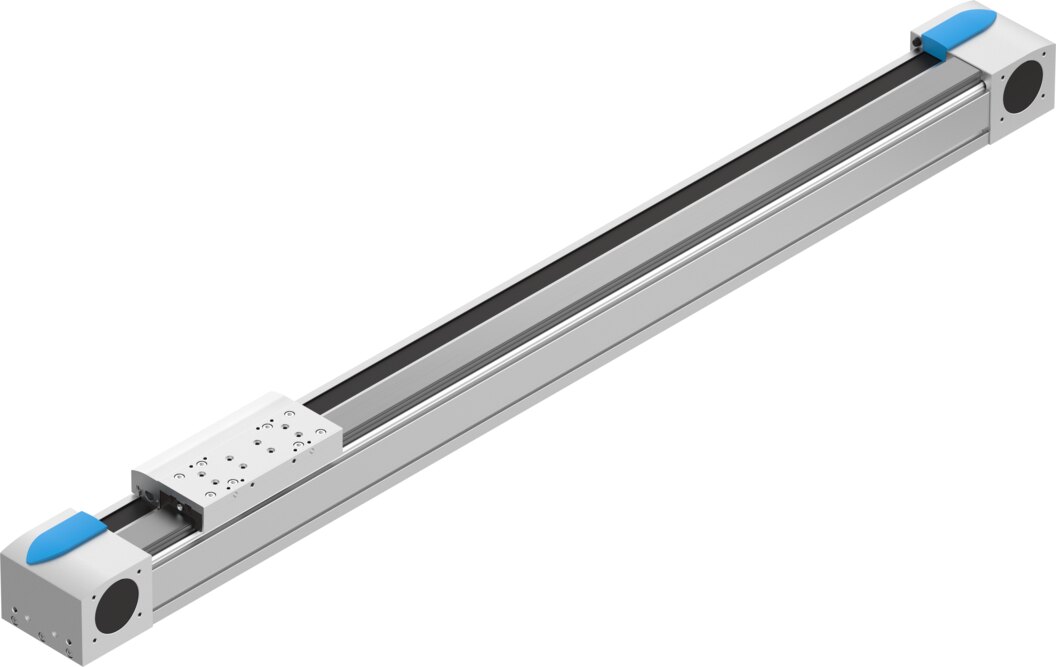

Name: Festo Zahnriemenachse 3013368 (EGC-120-1000-TB-KF-0H-GK)
Brand: Festo
SKU: 3013368
Price: 2373.08 EUR
Availability: InStock

2.373,08 €

IVA excl.

2.823,97 € IVA incl.

Disponibilidad:

Envío:

Envío gratuitodentro de Alemania|

¿Lo ha encontrado más barato en otro sitio? Envíenos la oferta como enlace o PDF, normalmente igualamos el precio.

Unidad de embalaje:

1 Unidad

Cantidad

o pagar directamente

Aceptamos

Factura

Pago anticipado

Soporte

Asesoramiento sobre selección, alternativas y disponibilidad

Correo Llamar WhatsApp

Lun - Vie de 08:00 - 18:00

+49 39203 863988 (alemán e inglés)sales@partbase.com (todos los idiomas)

Bekannt aus

Auch über

Propiedades de 3013368 de Festo

Antriebsritzel Wirkdurchmesser: 39.79 mm
Arbeitshub: 1000 mm
Baugröße: 120
Hubreserve: 0 mm
Zahnriemen-Teilung: 5 mm
Einbaulage: beliebig
Führung: Kugelumlaufführung
Konstruktiver Aufbau: mit Zahnriemen
Motorart: SchrittmotorServomotor
Symbol: 00991212
Max. Beschleunigung: 50 m/s²
Max. Geschwindigkeit: 5 m/s
Wiederholgenauigkeit: ±0,08 mm
Einschaltdauer: 100%
LABS-Konformität: VDMA24364-Zone III
Schutzart: IP40
Umgebungstemperatur: -10 °C ... 60 °C
Flächenmomente 2. Grades Iy: 4620000 mm⁴
Flächenmomente 2. Grades Iz: 5650000 mm⁴
Max. Kraft Fy: 6890 N
Max. Kraft Fz: 6890 N
Max. Kraft Fy Gesamtachse: 6890 N
Max. Kraft Fz Gesamtachse: 6890 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 25383 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 25383 N
Max. Leerlauf- Verschiebewiderstand: 70 N
Max. Moment Mx: 144 Nm
Max. Moment My: 380 Nm
Max. Moment Mz: 380 Nm
Max. Moment Mx Gesamtachse: 144 Nm
Max. Moment My Gesamtachse: 380 Nm
Max. Moment Mz Gesamtachse: 380 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 531 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 1400 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 1400 Nm
Max. Vorschubkraft Fx: 800 N
Torsionsträgheitsmoment It: 2680000 mm⁴
Massenträgheitsmoment JH pro Meter Hub: 0.93 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast: 3.96 kgcm²
Vorschubkonstante: 125 mm/U
Referenzlebensdauer: 5000 km
Werkstoff Abschlussdeckel: Aluminium-Knetlegierungeloxiert
Werkstoff Profil: Aluminium-Knetlegierungeloxiert
Werkstoff-Hinweis: RoHS konform
Werkstoff Antriebsdeckel: Aluminium-Knetlegierungeloxiert
Werkstoff Führung Schlitten: Stahl
Werkstoff Führungsschiene: Stahl
Werkstoff Riemenscheiben: hochlegierter Stahl rostfrei
Werkstoff Schlitten: Aluminium-Knetlegierungeloxiert
Werkstoff Zahnriemenklemmkörper: Edelstahlguss
Werkstoff Zahnriemen: Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug

Documentos

Documentación 3013368
Descargar
Hoja de datos 3013368
Descargar
Datos CAD 3013368
Descargar

Descripción del artículo del fabricante

Die hochbelastbare Zahnriemenachse EGC-TB hat einen einzigartigen, optimierten Querschnitt für maximale Steifigkeit und Belastbarkeit. Als dynamischer Linearantrieb erreicht sie hohe Geschwindigkeiten auch bei großen Lasten und langen Hüben.

Más información sobre 3013368 de Festo

Autenticidad del artículo: Artículo original
Estado del artículo: Nuevo
Peso unitario: no disponible
Dimensiones (L x A x Al): no disponible
País de origen**: Bajo pedido
Número de arancel aduanero: 84799070
GTIN: 4052568268251
Conforme con RoHS: Sí
Fabricante: Festo
