Ny & Original

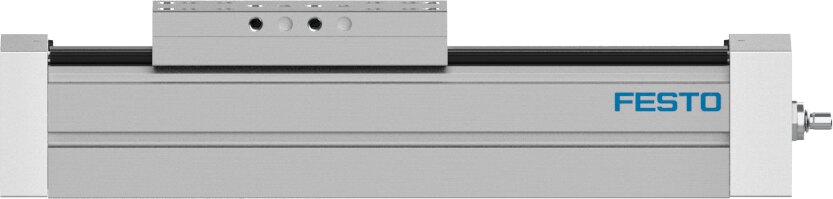

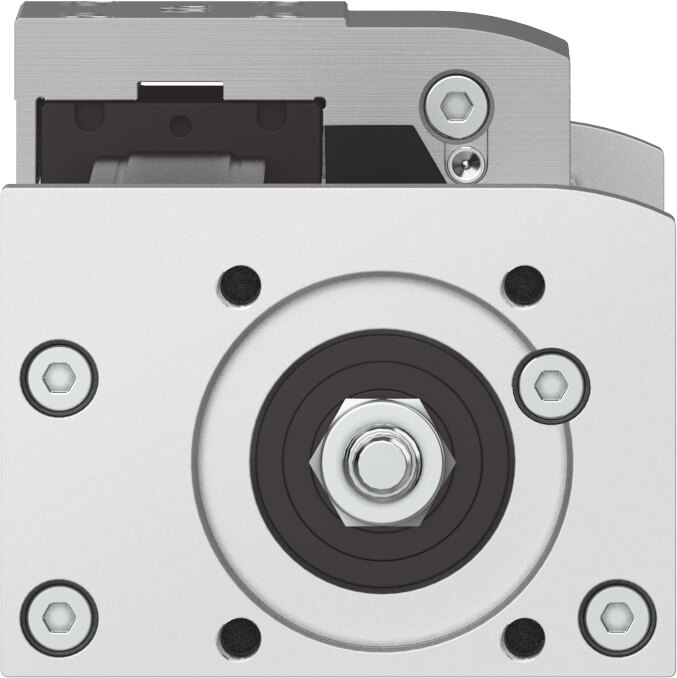

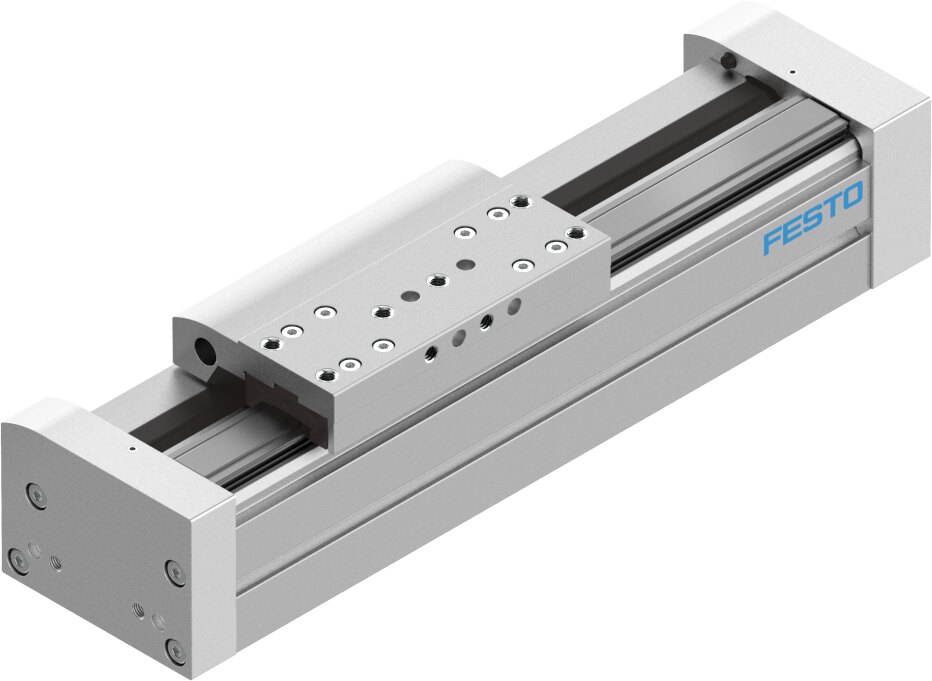

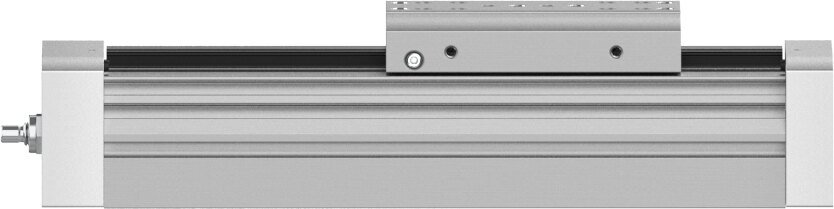

Symbolbillede
Festo SpindelakseProducentens type-nøgle:
Pris & Tilgængelighed
Tilgængelighed:
Forsendelse:
Gratis forsendelse·Ingen minimumsordreværdi|
Gratis forsendelse·Ingen minimumsordreværdi|
Fundet billigere et andet sted? Send os tilbuddet som link eller PDF, vi matcher det som regel.
Emballageenhed:
1 stk.
1 stk.
eller betal direkte
Vi accepterer






Faktura
Forudbetaling
Vi leverer ogsåSe sortimentet
Fittings & slanger
Gevindfittings, koblinger, armaturer og slanger i messing, rustfrit stål og plast.
Support
Rådgivning om valg, alternativer og tilgængelighed
Mon - Fri 08:00 - 18:00
+49 39203 863988 (Tysk og Engelsk)sales@partbase.com (alle sprog)
Bekannt aus
Auch über
Funktioner for 3013388 fra Festo
- Arbejdsslag
- 100 mm
- Størrelse
- 70
- Slagreserve
- 0 mm
- Spindeldiameter
- 12 mm
- Spindelstigning
- 10 mm/U
- Monteringsposition
- vilkårlig
- Føring
- Kugleomløbsføring
- Konstruktion
- med kugleomløbsspindel
- Motortype
- StepmotorServomotor
- Spindeltype
- Kugleomløbsspindel
- Symbol
- 00991211
- Maks. acceleration
- 15 m/s²
- Maks. hastighed
- 0.5 m/s
- Gentagelsesnøjagtighed
- ±0,02 mm
- Indkoblingsvarighed
- 100%
- LABS-overensstemmelse
- VDMA24364-B2-L
- Kapslingsklasse
- IP40
- Omgivelsestemperatur
- -10 °C ... 60 °C
- Arealmomenter af 2. grad Iy
- 419000 mm⁴
- Arealmomenter af 2. grad Iz
- 578000 mm⁴
- Maks. kraft Fy
- 1850 N
- Maks. kraft Fz
- 1850 N
- Maks. kraft Fy samlet akse
- 1850 N
- Maks. kraft Fz samlet akse
- 1850 N
- Fy ved teoretisk levetid på 100 km (ren føringsbetragtning)
- 6815 N
- Fz ved teoretisk levetid på 100 km (ren føringsbetragtning)
- 6815 N
- Maks. moment Mx
- 16 Nm
- Maks. moment My
- 51 Nm
- Maks. moment Mz
- 51 Nm
- Maks. moment Mx samlet akse
- 16 Nm
- Maks. moment My samlet akse
- 51 Nm
- Maks. moment Mz samlet akse
- 51 Nm
- Mx ved teoretisk levetid på 100 km (ren føringsbetragtning)
- 59 Nm
- My ved teoretisk levetid på 100 km (ren føringsbetragtning)
- 188 Nm
- Mz ved teoretisk levetid på 100 km (ren føringsbetragtning)
- 188 Nm
- Maks. radialkraft på drivakslen
- 220 N
- Maks. fremføringskraft Fx
- 400 N
- Torsionsinertimoment It
- 88000 mm⁴
- Inertimoment JH pr. meter slaglængde
- 0.142 kgcm²
- Fremføringskonstant
- 10 mm/U
- Referencelevetid
- 5000 km
- Materiale afslutningsdæksel
- Aluminium-smedelegeringanodiseret
- Materiale medbringer
- Aluminium-smedelegeringanodiseret
- Materiale profil
- Aluminium-smedelegeringanodiseret
- Materialehenvisning
- RoHS-konform
- Materiale drivdæksel
- Aluminium-smedelegeringanodiseret
- Materiale føring slæde
- Stål
- Materiale føringsskinne
- Stål
- Materiale slæde
- Aluminium-smedelegeringanodiseret
- Materiale spindelmøtrik
- Stål
- Materiale spindel
- Stål
- Dokumenter
- Dokumentation 3013388
- Dokumentation 3013388
- Dokumentation 3013388
- Dokumentation 3013388
- Datablad 3013388
- CAD data 3013388
Producentens artikelbeskrivelse
Den højt belastbare, præcise spindelakse EGC-BS med sin rolige gang har et enestående, optimeret tværsnit for maksimal stivhed og belastbarhed. Derved kan disse spindelakser ofte dimensioneres en størrelse mindre, og omkostningerne kan dermed sænkes.
Yderligere oplysninger for 3013388 fra Festo
- Vareautenticitet
- Original artikel
- Varetilstand
- Ny
- Enkeltvægt
- ikke tilgængelig
- Dimensioner (L x B x H)
- ikke tilgængelig
- Oprindelsesland**
- På anmodning
- Toldvarenummer
- 84799070
- GTIN
- 4052568268282
- RoHS-overensstemmelse
- Ja
- Producent
- Festo
*:Leveringstider er ikke bindende og kan ændres.
**:Oprindelsesoplysningerne om produkterne er kun til orientering. Den faktiske oprindelse kan variere. Dette garanterer ikke nogen fordele relateret til importfordele eller tilgængelighed fra visse lande.
***:Alle produktspecifikationer, tekniske data og billeder leveres uden garanti. Produktbilleder fungerer nogle gange som symbolbilleder og kan afvige fra den faktiske vare.
