Neu & Original

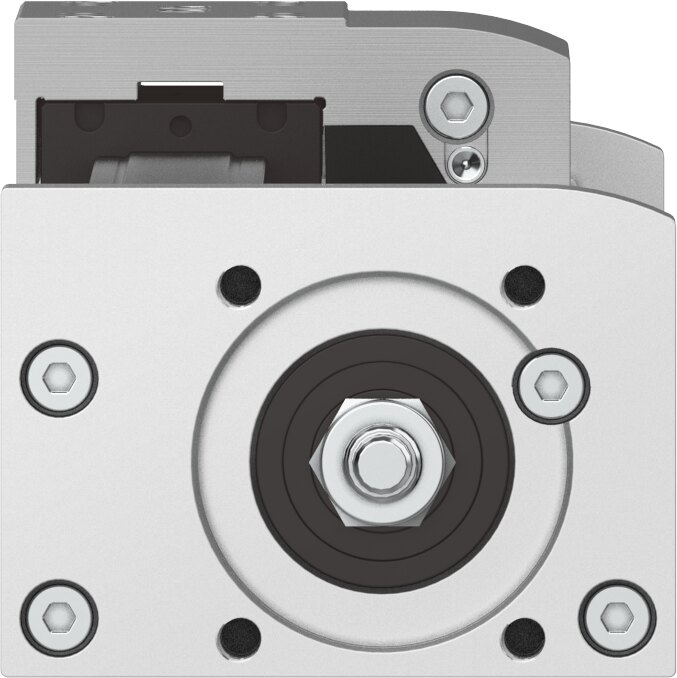

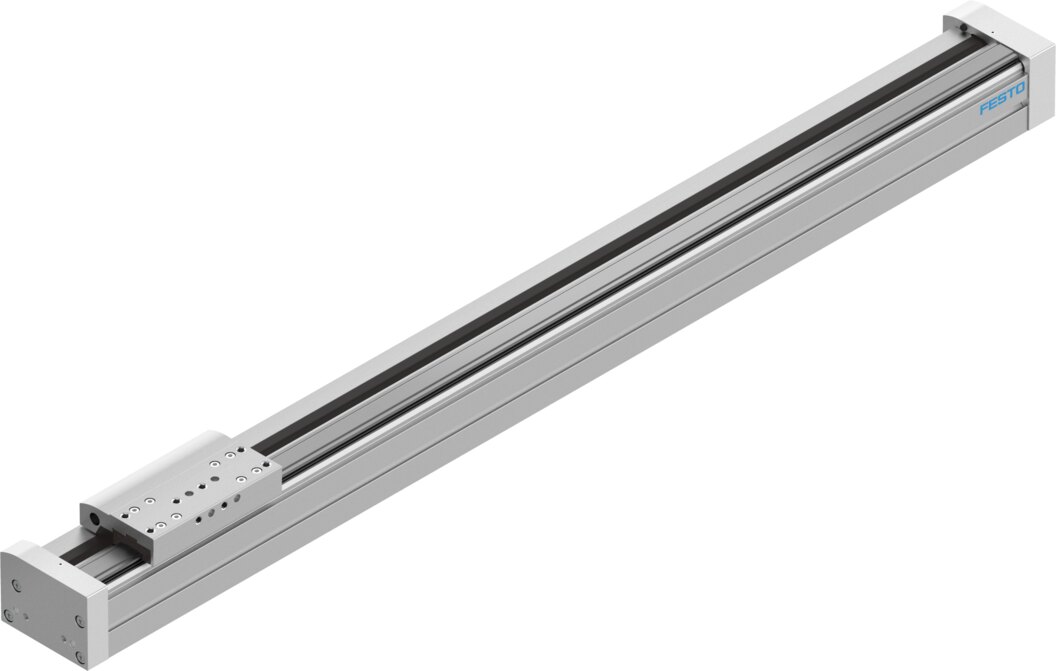

Festo 3013393 Spindelachse
Preis & Verfügbarkeit
1.800,64 €
exkl. MwSt.
|2.142,76 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- SpindelachseKlicken zum Kopieren
- Hersteller-Artikelnummer:
- 3013393Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- EGC-70-600-BS-10P-KF-0H-ML-GKKlicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über
Eigenschaften für 3013393 von Festo
- Arbeitshub
- 600 mm
- Baugröße
- 70
- Hubreserve
- 0 mm
- Spindeldurchmesser
- 12 mm
- Spindelsteigung
- 10 mm/U
- Einbaulage
- beliebig
- Führung
- Kugelumlaufführung
- Konstruktiver Aufbau
- mit Kugelumlaufspindel
- Motorart
- SchrittmotorServomotor
- Spindel-Typ
- Kugelumlaufspindel
- Symbol
- 00991211
- Max. Beschleunigung
- 15 m/s²
- Max. Geschwindigkeit
- 0.5 m/s
- Wiederholgenauigkeit
- ±0,02 mm
- Einschaltdauer
- 100%
- LABS-Konformität
- VDMA24364-B2-L
- Schutzart
- IP40
- Umgebungstemperatur
- -10 °C ... 60 °C
- Flächenmomente 2. Grades Iy
- 419000 mm⁴
- Flächenmomente 2. Grades Iz
- 578000 mm⁴
- Max. Kraft Fy
- 1850 N
- Max. Kraft Fz
- 1850 N
- Max. Kraft Fy Gesamtachse
- 1850 N
- Max. Kraft Fz Gesamtachse
- 1850 N
- Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 6815 N
- Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 6815 N
- Max. Moment Mx
- 16 Nm
- Max. Moment My
- 51 Nm
- Max. Moment Mz
- 51 Nm
- Max. Moment Mx Gesamtachse
- 16 Nm
- Max. Moment My Gesamtachse
- 51 Nm
- Max. Moment Mz Gesamtachse
- 51 Nm
- Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 59 Nm
- My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 188 Nm
- Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 188 Nm
- Max. Radialkraft am Antriebsschaft
- 220 N
- Max. Vorschubkraft Fx
- 400 N
- Torsionsträgheitsmoment It
- 88000 mm⁴
- Massenträgheitsmoment JH pro Meter Hub
- 0.142 kgcm²
- Vorschubkonstante
- 10 mm/U
- Referenzlebensdauer
- 5000 km
- Werkstoff Abschlussdeckel
- Aluminium-Knetlegierungeloxiert
- Werkstoff Mitnehmer
- Aluminium-Knetlegierungeloxiert
- Werkstoff Profil
- Aluminium-Knetlegierungeloxiert
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Antriebsdeckel
- Aluminium-Knetlegierungeloxiert
- Werkstoff Führung Schlitten
- Stahl
- Werkstoff Führungsschiene
- Stahl
- Werkstoff Schlitten
- Aluminium-Knetlegierungeloxiert
- Werkstoff Spindelmutter
- Stahl
- Werkstoff Spindel
- Stahl
- Dokumente
- Dokumentation 3013393
- Dokumentation 3013393
- Dokumentation 3013393
- Dokumentation 3013393
- Datenblatt 3013393
- CAD-Daten 3013393
Hersteller-Artikelbeschreibung
Die hochbelastbare, präzise Spindelachse EGC-BS mit ihrem ruhigen Lauf hat einen einzigartigen, optimierten Querschnitt für maximale Steifigkeit und Belastbarkeit. Dadurch können Sie diese Spindelachsen häufig eine Baugröße kleiner dimensionieren und so Kosten senken.
Weitere Informationen für 3013393 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- nicht verfügbar
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84799070
- GTIN
- 4052568268336
- RoHS konform
- Ja
- Hersteller
- Festo
