Festo SpindelachseProducentens type-nøgle:

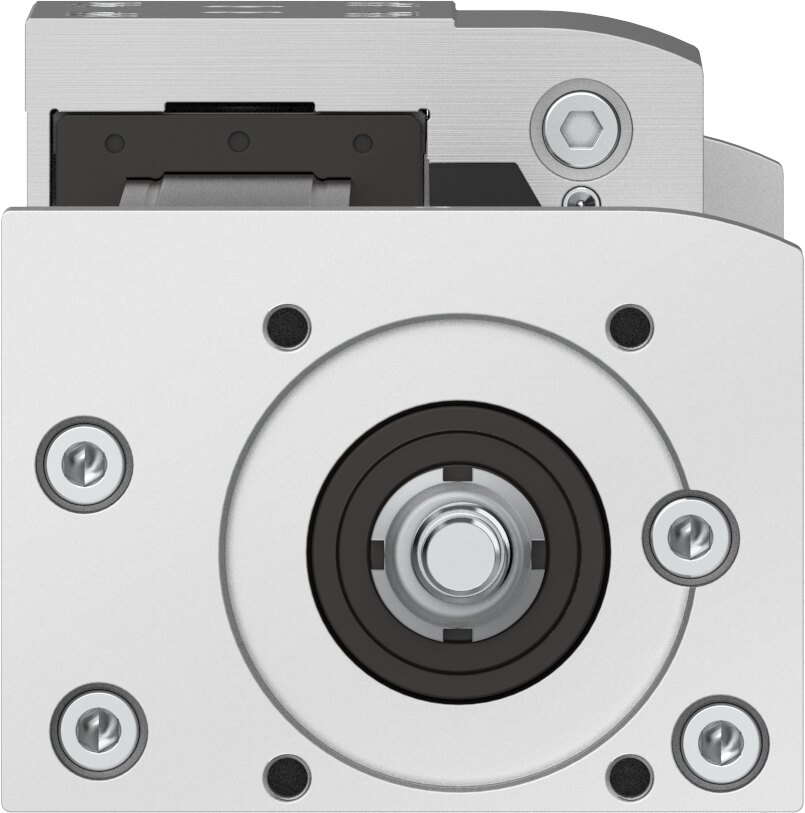

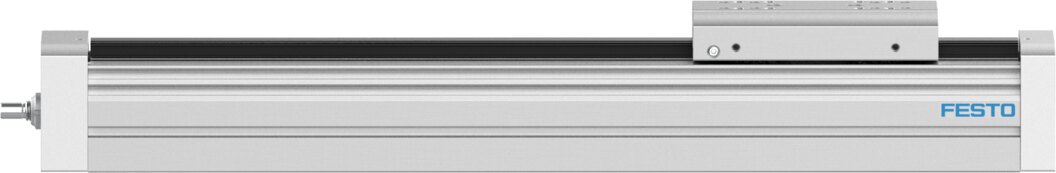

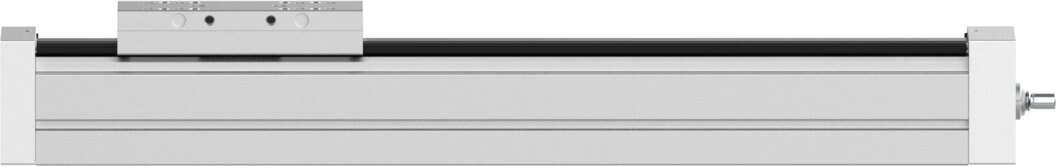

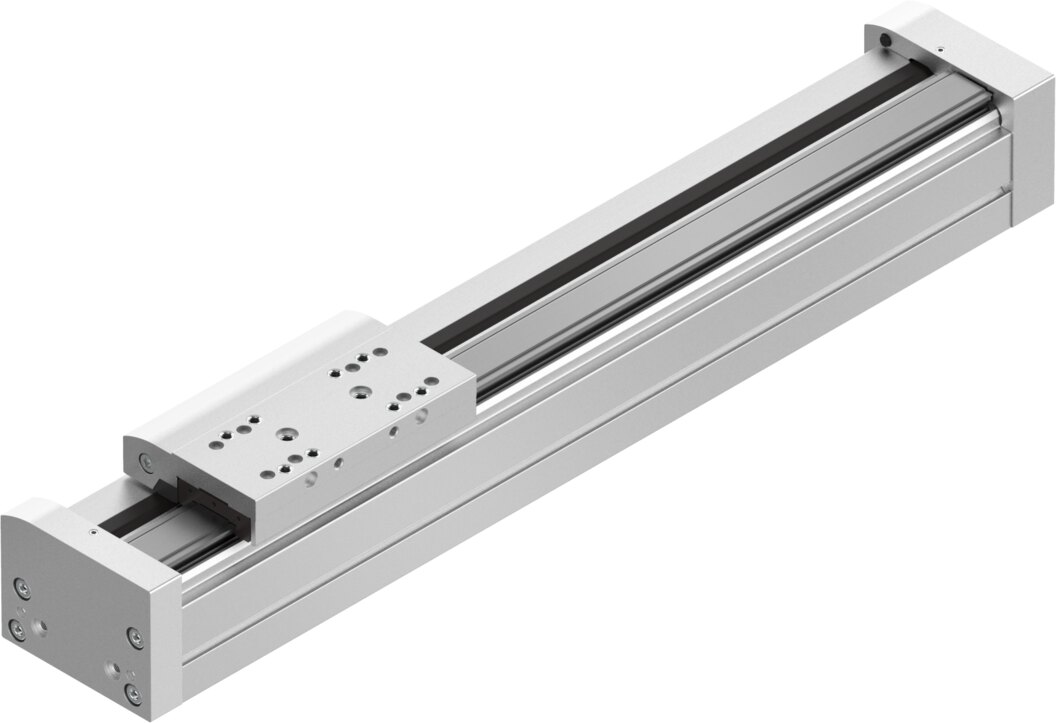

Name: Festo Spindelachse 3013534 (EGC-80-300-BS-10P-KF-0H-ML-GK)
Brand: Festo
SKU: 3013534
Price: 1651.31 EUR
Availability: InStock

1.651,31 €

exkl. moms

1.965,06 € inkl. moms

Tilgængelighed:

Forsendelse:

Gratis forsendelseinden for Tyskland|

Fundet billigere et andet sted? Send os tilbuddet som link eller PDF, vi matcher det som regel.

Emballageenhed:

1 stk.

Antal

eller betal direkte

Vi accepterer

Faktura

Forudbetaling

Support

Rådgivning om valg, alternativer og tilgængelighed

E-mail Ring op WhatsApp

Mon - Fri 08:00 - 18:00

+49 39203 863988 (Tysk og Engelsk)sales@partbase.com (alle sprog)

Bekannt aus

Auch über

Funktioner for 3013534 fra Festo

Arbeitshub: 300 mm
Baugröße: 80
Hubreserve: 0 mm
Spindeldurchmesser: 15 mm
Spindelsteigung: 10 mm/U
Einbaulage: beliebig
Führung: Kugelumlaufführung
Konstruktiver Aufbau: mit Kugelumlaufspindel
Motorart: SchrittmotorServomotor
Spindel-Typ: Kugelumlaufspindel
Symbol: 00991211
Max. Beschleunigung: 15 m/s²
Max. Geschwindigkeit: 0.5 m/s
Wiederholgenauigkeit: ±0,02 mm
Einschaltdauer: 100%
LABS-Konformität: VDMA24364-B2-L
Schutzart: IP40
Umgebungstemperatur: -10 °C ... 60 °C
Flächenmomente 2. Grades Iy: 981000 mm⁴
Flächenmomente 2. Grades Iz: 1320000 mm⁴
Max. Kraft Fy: 3050 N
Max. Kraft Fz: 3050 N
Max. Kraft Fy Gesamtachse: 3050 N
Max. Kraft Fz Gesamtachse: 3050 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 11236 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 11236 N
Max. Moment Mx: 36 Nm
Max. Moment My: 97 Nm
Max. Moment Mz: 97 Nm
Max. Moment Mx Gesamtachse: 36 Nm
Max. Moment My Gesamtachse: 97 Nm
Max. Moment Mz Gesamtachse: 97 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 133 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 357 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 357 Nm
Max. Radialkraft am Antriebsschaft: 250 N
Max. Vorschubkraft Fx: 650 N
Torsionsträgheitsmoment It: 255000 mm⁴
Massenträgheitsmoment JH pro Meter Hub: 0.346 kgcm²
Vorschubkonstante: 10 mm/U
Referenzlebensdauer: 5000 km
Werkstoff Abschlussdeckel: Aluminium-Knetlegierungeloxiert
Werkstoff Mitnehmer: Aluminium-Knetlegierungeloxiert
Werkstoff Profil: Aluminium-Knetlegierungeloxiert
Werkstoff-Hinweis: RoHS konform
Werkstoff Antriebsdeckel: Aluminium-Knetlegierungeloxiert
Werkstoff Führung Schlitten: Stahl
Werkstoff Führungsschiene: Stahl
Werkstoff Schlitten: Aluminium-Knetlegierungeloxiert
Werkstoff Spindelmutter: Stahl
Werkstoff Spindel: Stahl

Dokumenter

Dokumentation 3013534
Download
Dokumentation 3013534
Download
Dokumentation 3013534
Download
Dokumentation 3013534
Download
Datablad 3013534
Download
CAD data 3013534
Download

Producentens artikelbeskrivelse

Die hochbelastbare, präzise Spindelachse EGC-BS mit ihrem ruhigen Lauf hat einen einzigartigen, optimierten Querschnitt für maximale Steifigkeit und Belastbarkeit. Dadurch können Sie diese Spindelachsen häufig eine Baugröße kleiner dimensionieren und so Kosten senken.

Yderligere oplysninger for 3013534 fra Festo

Vareautenticitet: Original artikel
Varetilstand: Ny
Enkeltvægt: ikke tilgængelig
Dimensioner (L x B x H): ikke tilgængelig
Oprindelsesland**: På anmodning
Toldvarenummer: 84799070
GTIN: 4052568268367
RoHS-overensstemmelse: Ja
Producent: Festo
