Festo 534542 Magnetventil

Name: Festo Magnetventil 534542 (VSVA-B-T32C-AZH-A1-1R5L)
Brand: Festo
SKU: 534542
Price: 193.90 EUR
Availability: InStock

193,90 €

exkl. MwSt.

230,74 € inkl. MwSt.

Verpackungseinheit:

1 Stück

Verfügbarkeit:

Versandgebiet:

gesamte EU|

Hersteller-Artikelname:: Magnetventil
Klicken zum Kopieren
Hersteller-Artikelnummer:: 534542
Klicken zum Kopieren
Hersteller-Typenschlüssel:: VSVA-B-T32C-AZH-A1-1R5L
Klicken zum Kopieren

Menge

Wir akzeptieren

Rechnung

Vorkasse

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00

sales@partbase.com(alle Sprachen)

+49 39203 863988(Deutsch & Englisch)

Bekannt aus

Direkt bei uns kaufen oder über

Eigenschaften für 534542 von Festo

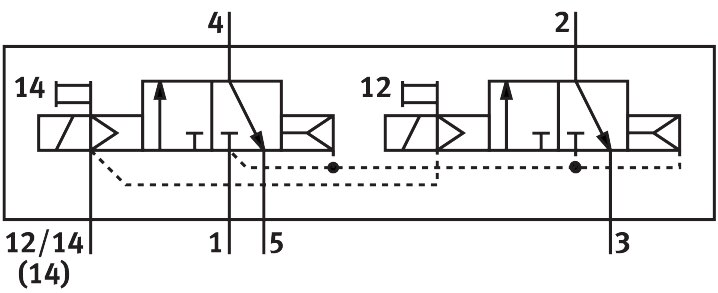

Ventilfunktion: 2x3/2 geschlossen monostabil
Betätigungsart: elektrisch
Baubreite: 26 mm
Normalnenndurchfluss (normalisiert nach DIN 1343): 900 l/min
Pneumatischer Arbeitsanschluss: Anschlussplatte Größe 26 mm nach ISO 15407-1
Betriebsspannung: 24V DC
Betriebsdruck: 0.3 MPa ... 1 MPa
Betriebsdruck: 3 bar ... 10 bar
Konstruktiver Aufbau: Kolben-Schieber
Rückstellart: pneumatische Feder
Zulassung: RCM Markc UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung): nach EU-EMV-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung): nach UK Vorschriften für EMVnach UK RoHS Vorschriften
Schutzart: IP65NEMA 4
Nennweite: 9 mm
Rastermaß: 27 mm
Abluftfunktion: drosselbarüber Drosselplatteüber Einzelanschlussplatte
Dichtprinzip: weich
Einbaulage: beliebig
Entspricht Norm: ISO 15407-1
Handhilfsbetätigung: tastend
Steuerart: vorgesteuert
Steuerluftversorgung: extern
Strömungsrichtung: nicht reversibel
Symbol: 00991817
Überdeckung: positive Überdeckung
Verpolungsschutz: für alle elektrischen Anschlüsse
Zusätzliche Funktionen: HaltestromabsenkungSchutzabschaltung
Signalzustandsanzeige: LED
Steuerdruck: 0.3 MPa ... 0.8 MPa
Steuerdruck: 3 bar ... 8 bar
b-Wert: 0.25
C-Wert: 4 l/sbar
Durchfluss Ventil: 1250 l/min
Durchfluss Ventil auf Einzelanschlussplatte: 1000 l/min
Durchfluss Ventil pneumatisch verkettet: 900 l/min
Schaltzeit aus: 33 ms
Schaltzeit ein: 20 ms
Einschaltdauer: 100%
Max. positiver Prüfimpuls bei 0 Signal: 400 µs
Max. negativer Prüfimpuls bei 1 Signal: 100 µs
Nennanzugsstrom je Magnetspule: 110 mA bis 20 ms
Nennstrom bei Stromabsenkung: 30 mA nach 20 ms
Spulenkennwerte: 24 V DC: Niederstromphase 1,0 W, Hochstromphase 2,4 W
Zulässige Spannungsschwankungen: +/- 10 %
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
LABS-Konformität: VDMA24364-B1/B2-L
Mediumstemperatur: -5 °C ... 50 °C
Relative Luftfeuchtigkeit: 0 - 90 %
Schutz gegen direktes und indirektes Berühren: PELV
Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur: -5 °C ... 50 °C
Max. Anziehdrehmoment Ventilbefestigung: 1.8 Nm ... 2.2 Nm
Elektrischer Anschluss: 3-poligM12x1Zentralsteckerrunde Bauform
Befestigungsart: auf Anschlussplattemit Durchgangsbohrung und Schraube
Anschluss Steuerluft 12/14: Anschlussplatte Größe 26 mm nach ISO 15407-1
Anschluss Steuerabluft 82/84: gefasstnicht gefasst nach Normwahlweise:
Werkstoff-Hinweis: RoHS konform
Werkstoff Dichtungen: FPMHNBRNBR
Werkstoff Gehäuse: Aluminium-Druckguss

Dokumente

Dokumentation 534542
Download
Datenblatt 534542
Download
Produktzuverlässigkeits-Datenblatt 534542
Download
CAD-Daten 534542
Download

Hersteller-Artikelbeschreibung

Normventile ISO 15407-1 mit Zentralstecker.

Weitere Informationen für 534542 von Festo

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 270 g
Maße (L x B x H): nicht verfügbar
Ursprungsland**: Auf Anfrage
Zolltarifnummer: 84812090
GTIN: 4052568005382
RoHS konform: Ja
Hersteller: Festo
