Festo 536194 Magnetventil

Preis & Verfügbarkeit

239,53 €

exkl. MwSt.

|

285,04 € inkl. MwSt.

Verpackungseinheit:
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|

Herstellerinformationen

Hersteller-Artikelname:
Magnetventil
Klicken zum Kopieren
Hersteller-Artikelnummer:
536194
Klicken zum Kopieren
Hersteller-Typenschlüssel:
JMFDH-5-1/4-EX
Klicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Visa
Mastercard
American Express
PayPal
Eps
Ideal
Przelewy24
Support Mitarbeiter

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00
sales@partbase.com(alle Sprachen)
+49 39203 863988(Deutsch & Englisch)

Bekannt aus

  • O+P Fluidtechnik
  • e-commerce magazin
  • Industrieanzeiger

Direkt bei uns kaufen oder über

  • Conrad Marketplace
  • SAP Ariba

Eigenschaften für 536194 von Festo

Ventilfunktion
5/2 bistabil-dominierend
Betätigungsart
elektrisch
Baubreite
30.5 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)
1100 l/min
Pneumatischer Arbeitsanschluss
G1/4
Betriebsspannung
über Magnetspule, getrennt zu bestellen
Betriebsdruck
0.25 MPa ... 0.8 MPa
Betriebsdruck
2.5 bar ... 8 bar
Konstruktiver Aufbau
Teller-Sitz
CE-Zeichen (siehe Konformitätserklärung)
nach EU-Ex-Schutz-Richtlinie (ATEX)
Ex-Schutz Zulassung außerhalb der EU
EPL Db (GB)EPL Gb (GB)
UKCA-Zeichen (siehe Konformitätserklärung)
nach UK EX Vorschriften
ATEX-Kategorie Gas
II 2G
ATEX-Kategorie Staub
II 2D
Ex-Zündschutzart Gas
Ex h IIC T4 Gb
Ex-Zündschutzart Staub
Ex h IIIC T130°C Db
Ex-Umgebungstemperatur
-5°C <= Ta <= +40°C
Schutzart
IP65
Nennweite
7 mm
Rastermaß
32 mm
Abluftfunktion
drosselbar
Dichtprinzip
weich
Einbaulage
beliebig
Handhilfsbetätigung
rastend
Steuerart
vorgesteuert
Strömungsrichtung
nicht reversibel

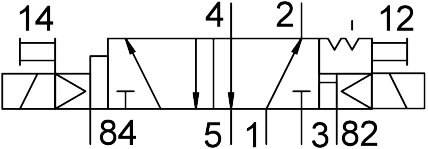

Symbol
00995980
Überdeckung
negative Überdeckung
Max. Schaltfrequenz
16 Hz
Schaltzeit um
16 ms
Max. positiver Prüfimpuls bei 0 Signal
2200 µs
Max. negativer Prüfimpuls bei 1 Signal
3700 µs
Spulenkennwerte
Siehe Magnetspule, getrennt zu bestellen
Explosionsschutz
Zone 1 (ATEX)Zone 1 (UKEX)Zone 2 (ATEX)Zone 21 (ATEX)Zone 21 (UKEX)Zone 22 (ATEX)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Lagertemperatur
-20 °C ... 60 °C
Mediumstemperatur
-5 °C ... 40 °C
Umgebungstemperatur
-5 °C ... 40 °C
Elektrischer Anschluss
über F-Spule, getrennt zu bestellen
Befestigungsart
auf Anschlussleistemit Durchgangsbohrung
Anschluss Atmungsöffnung
M3
Anschluss Steuerabluft 82
M5
Anschluss Steuerabluft 84
M5
Pneumatischer Anschluss 1
G1/4
Pneumatischer Anschluss 2
G1/4
Pneumatischer Anschluss 3
G1/4
Pneumatischer Anschluss 4
G1/4
Pneumatischer Anschluss 5
G1/4
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBRTPE-U(PU)
Werkstoff Gehäuse
Aluminium-Druckguss
Dokumente

Weitere Informationen für 536194 von Festo

Artikel-Authentizität
Originalartikel
Artikelzustand
Neu
Einzelgewicht
530 g
Maße (L x B x H)
nicht verfügbar
Ursprungsland**
Auf Anfrage
Zolltarifnummer
84812090
GTIN
4052568170929
RoHS konform
Ja
Hersteller
Festo
