Funkcje dla 546733 od Festo

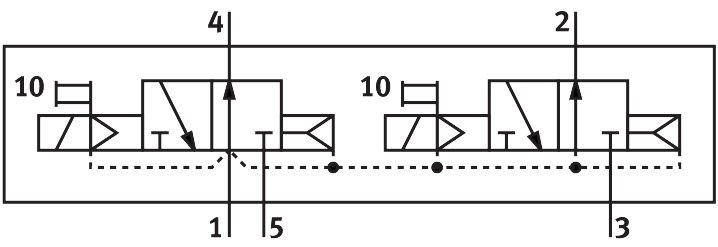

Funkcja zaworu
2x3/2 normalnie otwarty, monostabilny
Rodzaj uruchamiania
elektryczne
Wielkość zaworu
26 mm
Znormalizowany przepływ nominalny (znormalizowany wg DIN 1343)
900 l/min
Pneumatyczne przyłącze robocze
płyta przyłączeniowa, rozmiar 26 mm wg ISO 15407-1płyta przyłączeniowa, rozmiar 01 wg VDMA 24563G1/4
Ciśnienie robocze
0.2 MPa ... 1 MPa
Ciśnienie robocze
2 bar ... 10 bar
Budowa
tłok-suwak
Sposób powrotu
sprężyna pneumatyczna
Dopuszczenie
c UL us - Recognized (OL)
Stopień ochrony
IP65NEMA 4
Średnica nominalna
9 mm
Funkcja odpowietrzania
z możliwością dławienia
Zasada uszczelnienia
miękkie
Pozycja zabudowy
dowolna
Zgodność z normą
ISO 15407-1VDMA 24563
Rodzaj sterowania
sterowany pośrednio
Zasilanie powietrzem sterującym
wewnętrzne
Kierunek przepływu
nieodwracalny
Symbol
00991807
Zakładka
nakładanie dodatnie
Wskaźnik stanu sygnału
LED
Ciśnienie sterujące
0.3 MPa ... 1 MPa
Ciśnienie sterujące
3 bar ... 10 bar
Przepływ zaworu
1250 l/min
Przepływ zaworu na pojedynczej płycie przyłączeniowej
1000 l/min
Przepływ zaworu, połączonego pneumatycznie
900 l/min
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Wskazówka dotycząca medium roboczego/sterującego
Możliwa praca ze smarowaniem olejem (wymagana w dalszej eksploatacji)
Odporność na drgania
Badanie transportowe ze stopniem surowości 2 wg FN 942017-4 i EN 60068-2-6
Odporność na uderzenia
Badanie odporności na udary ze stopniem surowości 2 wg FN 942017-5 i EN 60068-2-27
Klasa odporności na korozję CRC
0 - brak obciążenia korozyjnego
Zgodność z LABS
VDMA24364-B1/B2-L
Temperatura medium
-5 °C ... 50 °C
Wilgotność względna powietrza
0 - 90 %
Poziom ciśnienia akustycznego
85 dB(A)
Medium sterujące
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Temperatura otoczenia
-5 °C ... 50 °C
Maks. moment dokręcania mocowania zaworu
1.8 Nm ... 2.2 Nm
Rodzaj mocowania
na płycie przyłączeniowej
Przyłącze pomocniczego powietrza sterującego 12
płyta przyłączeniowa, rozmiar 26 mm wg ISO 15407-1
Przyłącze pomocniczego powietrza sterującego 14
płyta przyłączeniowa, rozmiar 26 mm wg ISO 15407-1
Przyłącze sterującego powietrza wylotowego 82/84
osłoniętynieosłonięty wg normy
Przyłącze pneumatyczne 1
płyta przyłączeniowa, rozmiar 26 mm wg ISO 15407-1
Przyłącze pneumatyczne 2
płyta przyłączeniowa, rozmiar 26 mm wg ISO 15407-1
Przyłącze pneumatyczne 3
płyta przyłączeniowa, rozmiar 26 mm wg ISO 15407-1
Przyłącze pneumatyczne 4
płyta przyłączeniowa, rozmiar 26 mm wg ISO 15407-1
Przyłącze pneumatyczne 5
płyta przyłączeniowa, rozmiar 26 mm wg ISO 15407-1
Interfejs sterowania wstępnego
wg ISO 15218
Wskazówka dotycząca materiału
zgodny z RoHS
Materiał uszczelnień
HNBRNBR
Materiał obudowy
odlew ciśnieniowy z aluminium
Materiał śrub
stalocynkowany
Dokumenty

Opis artykułu producenta

Zawory normowe ISO 15407-1 z pojedynczym wtykiem.

Dodatkowe informacje dla 546733 od Festo

Autentyczność artykułu
Oryginalny artykuł
Stan artykułu
Nowy
Waga pojedyncza
229 g
Wymiary (D x S x W)
niedostępne
Kraj pochodzenia**
Na żądanie
Numer celny towaru
84812090
GTIN
4052568185008
Zgodność z RoHS
Tak
