Nieuw & Origineel
Symboolafbeelding
Festo MagneetventielType sleutel fabrikant:
Prijs & Beschikbaarheid
Beschikbaarheid:
Verzending:
Gratis verzending·Geen minimale bestelwaarde|
Gratis verzending·Geen minimale bestelwaarde|
Elders goedkoper gevonden? Stuur ons de aanbieding als link of PDF, meestal gaan we mee.
Verpakkingseenheid:
1 stuk
1 stuk
of direct betalen
We accepteren






Factuur
Vooruitbetaling
Wij leveren ookAssortiment bekijken
Fittingen & slangen
Draadfittingen, koppelingen, appendages en slangen van messing, rvs en kunststof.
Support
Advies over keuze, alternatieven en beschikbaarheid
Ma - Vr van 08:00 - 18:00
+49 39203 863988 (Duits & Engels)sales@partbase.com (alle talen)
Bekannt aus
Auch über
Kenmerken voor 547110 van Festo
- Ventielfunctie
- 2x3/2 open monostabiel
- Bedieningswijze
- elektrisch
- Ventielmaat
- 26 mm
- Nominaal normdebiet (genormaliseerd volgens DIN 1343)
- 900 l/min
- Pneumatische werkaansluiting
- Aansluitplaat grootte 26 mm conform ISO 15407-1Aansluitplaat grootte 01 conform VDMA 24563G1/4
- Bedrijfsspanning
- 24V AC
- Bedrijfsdruk
- 0.2 MPa ... 1 MPa
- Bedrijfsdruk
- 2 bar ... 10 bar
- Constructieve opbouw
- Zuiger-schuifklep
- Terugstelwijze
- pneumatische veer
- Beschermingsklasse
- IP65NEMA 4
- Nominale doorlaat
- 9 mm
- Afblaasfunctie
- smoorbaar
- Afdichtingsprincipe
- zacht
- Inbouwpositie
- willekeurig
- Voldoet aan norm
- ISO 15407-1VDMA 24563
- Handbediening
- tastend
- Besturingswijze
- voorgestuurd
- Stuurluchttoevoer
- extern
- Stromingsrichting
- niet omkeerbaar

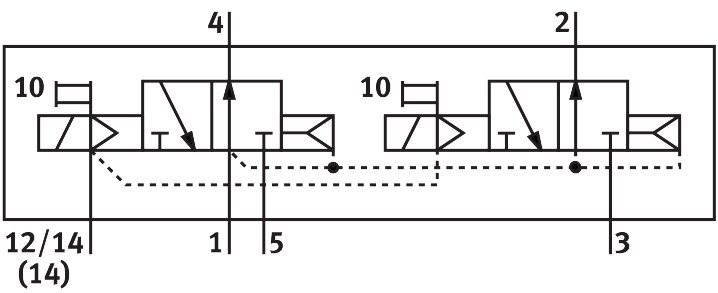

- Symbool
- 00991819
- Overlapping
- positieve overlapping
- Signaaltoestandsindicatie
- LED
- Stuurdruk
- 0.3 MPa ... 1 MPa
- Stuurdruk
- 3 bar ... 10 bar
- Doorstroming ventiel
- 1250 l/min
- Doorstroming ventiel op enkele aansluitplaat
- 1000 l/min
- Doorstroming ventiel pneumatisch gekoppeld
- 900 l/min
- Uitschakeltijd
- 28 ms
- Inschakeltijd
- 20 ms
- Inschakelduur
- 100%
- Spoelkenmerken
- 24 V AC: 50/60 Hz, aantrekvermogen 3,1 VA, houdvermogen 2,3 VA
- Toelaatbare spanningsschommelingen
- -15 % / +10 %
- Bedrijfsmedium
- Perslucht conform ISO 8573-1:2010 [7:4:4]
- Opmerking bij bedrijfs-/stuurmedium
- Geoliede werking mogelijk (bij verdere werking vereist)
- Trillingsbestendigheid
- Transporttest met verscherpingsgraad 2 conform FN 942017-4 en EN 60068-2-6
- Schokbestendigheid
- Schoktest met verscherpingsgraad 2 conform FN 942017-5 en EN 60068-2-27
- Corrosiebestendigheidsklasse CRC
- 0 - geen corrosiebelasting
- LABS-conformiteit
- VDMA24364-B1/B2-L
- Mediumtemperatuur
- -5 °C ... 50 °C
- Relatieve luchtvochtigheid
- 0 - 90 %
- Geluidsdrukniveau
- 85 dB(A)
- Stuurmedium
- Perslucht conform ISO 8573-1:2010 [7:4:4]
- Omgevingstemperatuur
- -5 °C ... 50 °C
- Max. aanhaalmoment ventielbevestiging
- 2 Nm
- Elektrische aansluiting
- Vorm Cconform DIN EN 175301-803zonder aardleiding
- Bevestigingswijze
- op aansluitplaat
- Aansluiting hulpstuurlucht 12
- Aansluitplaat grootte 26 mm conform ISO 15407-1
- Aansluiting hulpstuurlucht 14
- Aansluitplaat grootte 26 mm conform ISO 15407-1
- Aansluiting stuurafvoerlucht 82/84
- gevatniet gevat conform norm
- Pneumatische aansluiting 1
- Aansluitplaat grootte 26 mm conform ISO 15407-1
- Pneumatische aansluiting 2
- Aansluitplaat grootte 26 mm conform ISO 15407-1
- Pneumatische aansluiting 3
- Aansluitplaat grootte 26 mm conform ISO 15407-1
- Pneumatische aansluiting 4
- Aansluitplaat grootte 26 mm conform ISO 15407-1
- Pneumatische aansluiting 5
- Aansluitplaat grootte 26 mm conform ISO 15407-1
- Voorstuurinterface
- conform ISO 15218
- Materiaalopmerking
- RoHS-conform
- Materiaal afdichtingen
- HNBRNBR
- Materiaal behuizing
- Spuitgegoten aluminium
- Materiaal schroeven
- Staalverzinkt
- Documenten
- Documentatie 547110
- Gegevensblad 547110
- Betrouwbaarheidsblad 547110
- CAD-gegevens 547110
Artikelbeschrijving fabrikant
Normventielen ISO 15407-1 met enkelvoudige connector.
Aanvullende informatie voor 547110 van Festo
- Artikelauthenticiteit
- Origineel artikel
- Artikelconditie
- Nieuw
- Enkelgewicht
- 305 g
- Afmetingen (L x B x H)
- niet beschikbaar
- Land van herkomst**
- Op aanvraag
- Douanegoederennummer
- 84812090
- GTIN
- 4052568186265
- RoHS-conform
- Ja
- Fabrikant
- Festo
