Festo EletroválvulaChave de tipo do fabricante:

Preço e Disponibilidade

Disponibilidade:
Envio:
Envio gratuito·Sem valor mínimo de encomenda|

Encontrou mais barato noutro sítio? Envie-nos a proposta como link ou PDF, normalmente acompanhamos o preço.

Unidade de Embalagem:
1 peça
ou pagar diretamente
Aceitamos
Fatura
Pagamento antecipado
Visa
Mastercard
American Express
PayPal
Eps
Ideal
Przelewy24
Também fornecemosVer catálogo

Conexões e mangueiras

Conexões roscadas, engates, válvulas e mangueiras em latão, aço inox e plástico.

Suporte

Consultoria sobre seleção, alternativas e disponibilidade

Partbase Support, SupportFranz Bewerunge, SupportOle Dening, Support
Seg. - Sex. das 08:00 - 18:00
+49 39203 863988 (Alemão e Inglês)sales@partbase.com (todos os idiomas)
Bekannt aus
  • konstruktionspraxis
  • O+P Fluidtechnik
  • e-commerce magazin
  • Industrieanzeiger
Auch über
  • Conrad Marketplace
  • SAP Ariba
  • Simple System

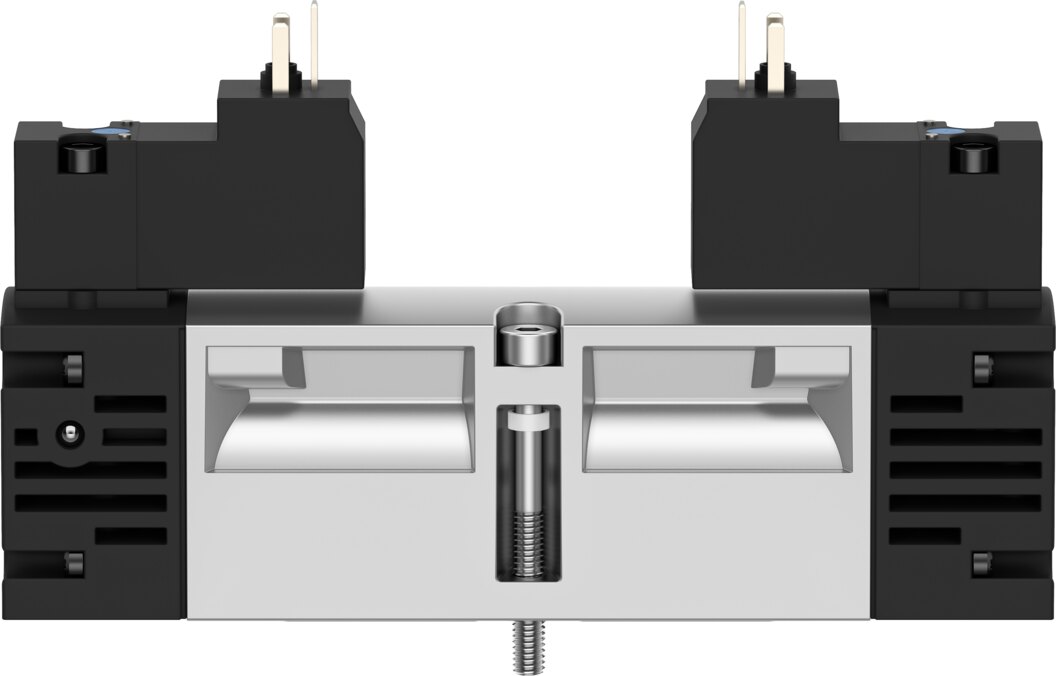

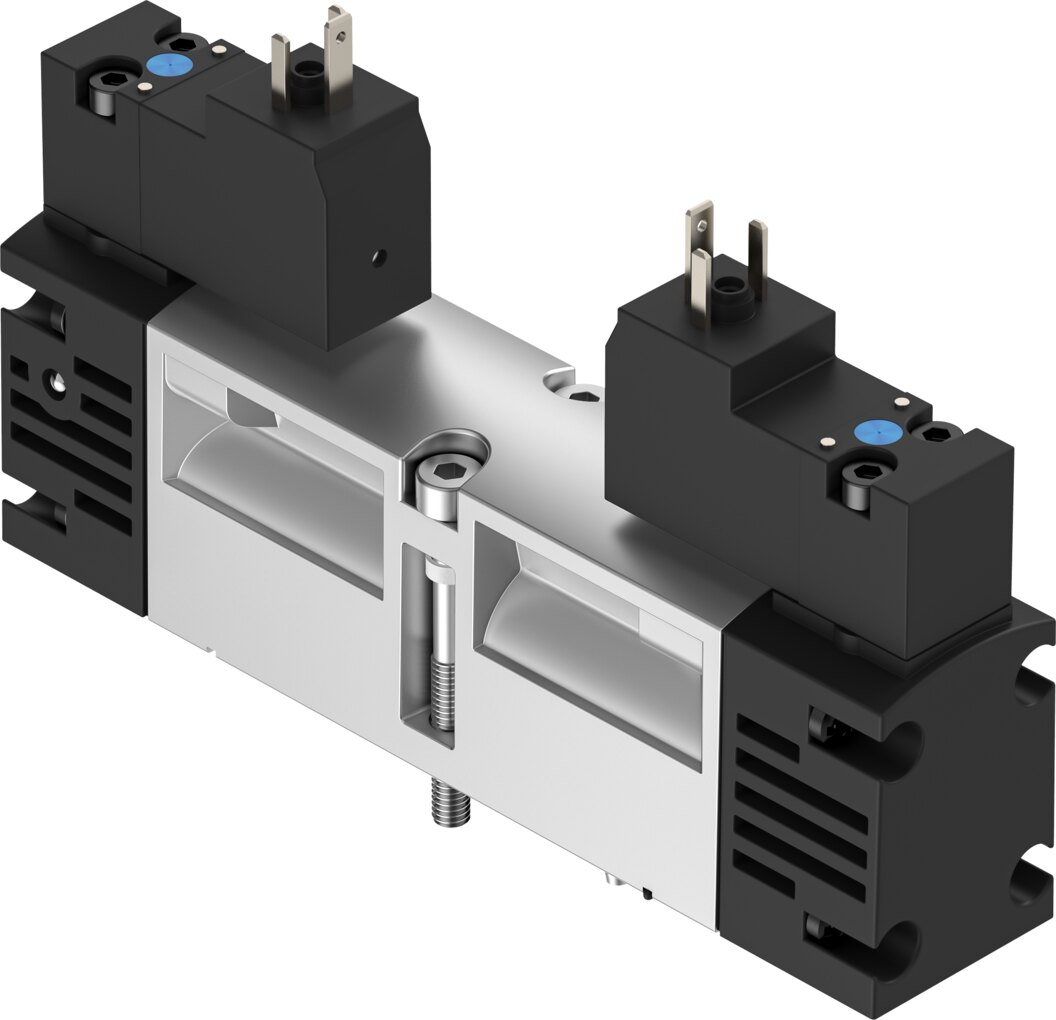

Características para 547237 de Festo

Função da válvula
5/2 biestável dominante
Tipo de acionamento
elétrico
Tamanho da válvula
18 mm
Caudal nominal normal (normalizado segundo DIN 1343)
550 l/min
Ligação pneumática de trabalho
Placa de ligação tamanho 18 mm conforme ISO 15407-1Placa de ligação tamanho 02 conforme VDMA 24563G1/8
Tensão de funcionamento
230V AC
Pressão de funcionamento
-0.09 MPa ... 1 MPa
Pressão de funcionamento
-0.9 bar ... 10 bar
Construção
Corrediça de êmbolo
Marcação CE (ver declaração de conformidade)
conforme Diretiva Baixa Tensão da UE
Marcação UKCA (ver declaração de conformidade)
conforme regulamentos do Reino Unido para CEM
Tipo de proteção
IP65NEMA 4
Largura nominal
5 mm
Função de exaustão
estrangulável
Princípio de vedação
macio
Posição de montagem
qualquer
Conforme a norma
ISO 15407-1VDMA 24563
Acionamento manual auxiliar
momentâneo
Tipo de comando
pilotado
Alimentação de ar de comando
externo
Direção do fluxo
reversível
Símbolo
00992937
Sobreposição
sobreposição positiva
Indicação do estado do sinal
LED
Pressão de comando
0.3 MPa ... 1 MPa
Pressão de comando
3 bar ... 10 bar
Caudal da válvula
750 l/min
Caudal da válvula em placa de ligação individual
550 l/min
Caudal da válvula, com ligação pneumática em série
550 l/min
Tempo de comutação inversão
15 ms
Fator de duração de ligação
100%
Características da bobina
230 V AC: 50/60 Hz, potência de arranque 2,9 VA, potência de retenção 2,1 VA
Oscilações de tensão admissíveis
-15 % / +10 %
Fluido de trabalho
Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
Nota sobre o fluido de trabalho/de comando
Funcionamento lubrificado possível (necessário no funcionamento posterior)
Resistência a vibrações
Ensaio de utilização em transporte com grau de severidade 2 conforme FN 942017-4 e EN 60068-2-6
Resistência a choques
Ensaio de choque com grau de severidade 2 conforme FN 942017-5 e EN 60068-2-27
Classe de resistência à corrosão CRC
0 - sem solicitação de corrosão
Conformidade LABS
VDMA24364-B1/B2-L
Temperatura do fluido
-5 °C ... 50 °C
Humidade relativa do ar
0 - 90 %
Nível de pressão sonora
85 dB(A)
Fluido de comando
Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
Temperatura ambiente
-5 °C ... 50 °C
Binário de aperto máx. da fixação da válvula
1 Nm
Ligação elétrica
Forma Ccom condutor de proteçãoconforme DIN EN 175301-803
Tipo de fixação
em placa de ligação
Ligação de ar auxiliar de comando 12
Placa de ligação tamanho 18 mm conforme ISO 15407-1
Ligação de ar auxiliar de comando 14
Placa de ligação tamanho 18 mm conforme ISO 15407-1
Ligação de exaustão de comando 82/84
canalizadonão canalizado conforme norma
Ligação pneumática 1
Placa de ligação tamanho 18 mm conforme ISO 15407-1
Ligação pneumática 2
Placa de ligação tamanho 18 mm conforme ISO 15407-1
Ligação pneumática 3
Placa de ligação tamanho 18 mm conforme ISO 15407-1
Ligação pneumática 4
Placa de ligação tamanho 18 mm conforme ISO 15407-1
Ligação pneumática 5
Placa de ligação tamanho 18 mm conforme ISO 15407-1
Interface de pré-comando
conforme ISO 15218
Nota sobre o material
Em conformidade com RoHS
Material das vedações
HNBRNBR
Material da carcaça
Fundição injetada de alumínio
Material dos parafusos
Açozincado
Documentos
  • Documentação 547237
  • Folha de dados 547237
  • Folha de dados de confiabilidade 547237
  • Dados CAD 547237

Descrição do artigo do fabricante

Válvulas normalizadas ISO 15407-1 com ficha individual.

Informações adicionais para 547237 de Festo

Autenticidade do artigo
Artigo original
Estado do artigo
Novo
Peso unitário
174 g
Dimensões (C x L x A)
não disponível
País de origem**
Sob consulta
Número de mercadoria aduaneira
84812090
GTIN
4052568187538
Conformidade RoHS
Sim
Fabricante
Festo
