Funkcje dla 8041851 od Festo

Średnica czynna zębnika napędowego
28.65 mm
Skok roboczy
300 mm
Wielkość
70
Zapas skoku
0 mm
Podziałka paska zębatego
3 mm
Pozycja zabudowy
dowolna
Prowadzenie
prowadnica kulkowa
Budowa
z paskiem zębatym
Rodzaj silnika
silnik krokowyserwosilnik
Zasada pomiaru systemu pomiaru drogi
inkrementalny
Maks. przyspieszenie
50 m/s²
Maks. prędkość
5 m/s
Dokładność powtarzalności
±0,08 mm
Względny czas włączenia
100%
Zgodność z LABS
VDMA24364-strefa III
Stopień ochrony
IP40
Temperatura otoczenia
-10 °C ... 60 °C
Moment bezwładności przekroju 2. stopnia Iy
146050 mm⁴
Moment bezwładności przekroju 2. stopnia Iz
459290 mm⁴
Maks. moment napędowy
5.02 Nm
Maks. siła Fy
1500 N
Maks. siła Fz
1850 N
Maks. siła Fy całej osi
1500 N
Maks. siła Fz całej osi
1850 N
Fy przy teoretycznej trwałości 100 km (wyłącznie rozpatrzenie prowadzenia)
5520 N
Fz przy teoretycznej trwałości 100 km (wyłącznie rozpatrzenie prowadzenia)
6808 N
Maks. opór przesuwu bez obciążenia
41.9 N
Maks. moment Mx
16 Nm
Maks. moment My
132 Nm
Maks. moment Mz
132 Nm
Maks. moment Mx całej osi
16 Nm
Maks. moment My całej osi
132 Nm
Maks. moment Mz całej osi
132 Nm
Mx przy teoretycznej trwałości 100 km (wyłącznie rozpatrzenie prowadzenia)
59 Nm
My przy teoretycznej trwałości 100 km (wyłącznie rozpatrzenie prowadzenia)
486 Nm
Mz przy teoretycznej trwałości 100 km (wyłącznie rozpatrzenie prowadzenia)
486 Nm
Odległość powierzchni suwaka od środka prowadnicy
37 mm
Maks. siła posuwu Fx
350 N
Moment napędowy bez obciążenia
0.6 Nm
Moment bezwładności skręcania It
103880 mm⁴
Masowy moment bezwładności JH na metr skoku
0.19 kgcm²
Masowy moment bezwładności JL na kg ładunku użytkowego
2.05 kgcm²
Masowy moment bezwładności JO
2.43 kgcm²
Masowy moment bezwładności JW dla suwaka dodatkowego
1.86 kgcm²
Stała posuwu
90 mm/U
Referencyjna trwałość
5000 km
Masa suwaka
900 g
Masa suwaka dodatkowego
740 g
Masa podstawowa przy skoku 0 mm
2970 g
Dodatek masy na każde 10 mm skoku
39 g
Ugięcie dynamiczne (ładunek w ruchu)
0,05 % długości osi, maksymalnie 0,5 mm
Ugięcie statyczne (ładunek w spoczynku)
0,1 % długości osi
Materiał profilu
stop aluminium do obróbki plastycznejanodowany
Wskazówka dotycząca materiału
zgodny z RoHS
Materiał taśmy osłonowej
taśma ze stali nierdzewnej
Materiał pokrywy napędu
stop aluminium do obróbki plastycznejanodowany
Materiał prowadnicy suwaka
stal nierdzewna
Materiał szyny prowadzącej
stal nierdzewna
Materiał kół pasowych
stal wysokostopowa nierdzewna
Materiał suwaka
stop aluminium do obróbki plastycznejanodowany
Materiał zacisku paska zębatego
odlew ze stali nierdzewnej
Materiał paska zębatego
polichloropren lub kauczuk nitrylowy (NBR) z linką szklaną i powłoką nylonową
Dokumenty

Opis artykułu producenta

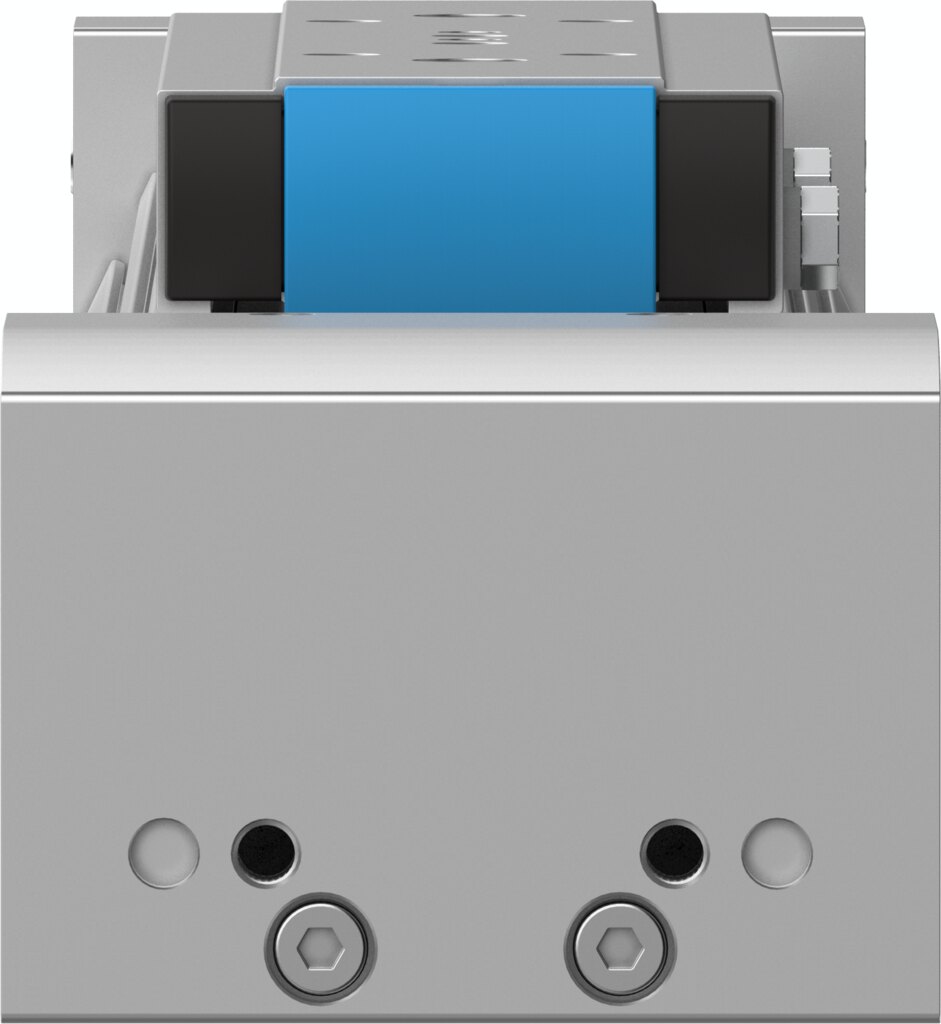

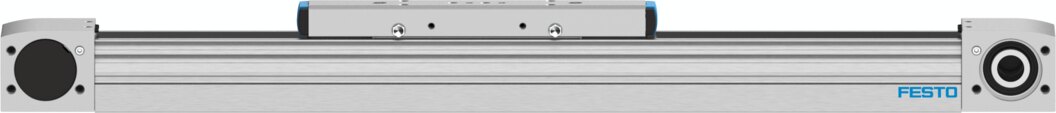

Wytrzymała i bardzo szybka: oś z paskiem zębatym ELGA-TB bez wysiłku radzi sobie z zadaniami. Dzięki prowadnicom wewnętrznym (prowadnica kulowa, rolkowa i ślizgowa) oraz wytrzymałej taśmie osłonowej jest idealna do wymagających aplikacji.

Dodatkowe informacje dla 8041851 od Festo

Autentyczność artykułu
Oryginalny artykuł
Stan artykułu
Nowy
Waga pojedyncza
niedostępne
Wymiary (D x S x W)
niedostępne
Kraj pochodzenia**
Na żądanie
Numer celny towaru
84799070
GTIN
4052568286514
Zgodność z RoHS
Tak
Producent
Festo
