Nuovo & Originale
Immagine simbolica

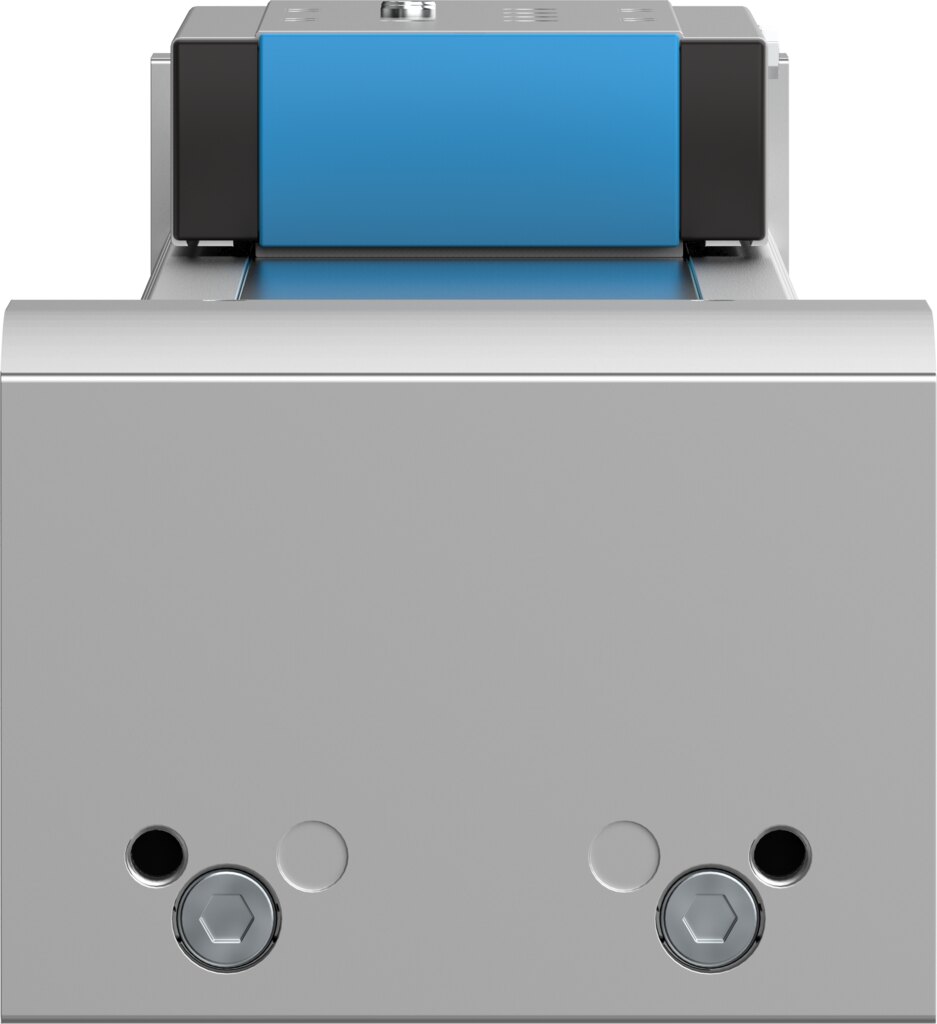

Festo Asse a cinghia dentataCodice tipo del produttore:
Prezzo e disponibilità
Disponibilità:
Spedizione:
Spedizione gratuita·Nessun valore minimo d'ordine|
Spedizione gratuita·Nessun valore minimo d'ordine|
Trovato a un prezzo migliore altrove? Inviateci l'offerta come link o PDF, di norma lo pareggiamo.
Unità di imballaggio:
1 Pezzo
1 Pezzo
oppure paga subito
Accettiamo






Fattura
Pagamento anticipato
Forniamo ancheVedi assortimento
Raccordi e tubi
Raccordi filettati, giunti, rubinetteria e tubi in ottone, acciaio inox e plastica.
Supporto
Consulenza su scelta, alternative e disponibilità
Lun - Ven dalle 08:00 - 18:00
+49 39203 863988 (tedesco e inglese)sales@partbase.com (tutte le lingue)
Bekannt aus
Auch über
Proprietà per 8041869 di Festo
- Diametro primitivo del pignone di azionamento
- 52.52 mm
- Corsa di lavoro
- 1200 mm
- Grandezza
- 120
- Riserva di corsa
- 0 mm
- Passo della cinghia dentata
- 5 mm
- Posizione di montaggio
- qualsiasi
- Guida
- Guida a ricircolo di sfere
- Struttura costruttiva
- con cinghia dentata
- Tipo di motore
- Motore passo-passoServomotore
- Principio di misura del sistema di misura della corsa
- incrementale
- Max. accelerazione
- 50 m/s²
- Max. velocità
- 5 m/s
- Precisione di ripetibilità
- ±0,08 mm
- Durata di inserzione
- 100%
- Conformità LABS
- VDMA24364 zona III
- Grado di protezione
- IP40
- Temperatura ambiente
- -10 °C ... 60 °C
- Momenti d'inerzia di superficie del 2° grado Iy
- 1264580 mm⁴
- Momenti d'inerzia di superficie del 2° grado Iz
- 4365790 mm⁴
- Max. coppia di azionamento
- 34.1 Nm
- Max. forza Fy
- 5500 N
- Max. forza Fz
- 6890 N
- Max. forza Fy asse completo
- 5500 N
- Max. forza Fz asse completo
- 6890 N
- Fy con durata teorica di 100 km (solo considerazione della guida)
- 20240 N
- Fz con durata teorica di 100 km (solo considerazione della guida)
- 25355 N
- Max. resistenza allo spostamento a vuoto
- 76.2 N
- Max. momento Mx
- 104 Nm
- Max. momento My
- 680 Nm
- Max. momento Mz
- 680 Nm
- Max. momento Mx asse completo
- 104 Nm
- Max. momento My asse completo
- 680 Nm
- Max. momento Mz asse completo
- 680 Nm
- Mx con durata teorica di 100 km (solo considerazione della guida)
- 383 Nm
- My con durata teorica di 100 km (solo considerazione della guida)
- 2502 Nm
- Mz con durata teorica di 100 km (solo considerazione della guida)
- 2502 Nm
- Distanza tra superficie della slitta e centro della guida
- 70 mm
- Max. forza di avanzamento Fx
- 1300 N
- Coppia di azionamento a vuoto
- 2.8 Nm
- Momento d'inerzia torsionale It
- 435680 mm⁴
- Momento d'inerzia JH per metro di corsa
- 2.15 kgcm²
- Momento d'inerzia JL per kg di carico utile
- 6.9 kgcm²
- Momento d'inerzia JO
- 40.99 kgcm²
- Momento d'inerzia JW per slitta supplementare
- 28.91 kgcm²
- Costante di avanzamento
- 165 mm/U
- Durata di riferimento
- 5000 km
- Peso della slitta
- 4190 g
- Peso della slitta supplementare
- 3240 g
- Peso base con corsa 0 mm
- 15680 g
- Supplemento di peso ogni 10 mm di corsa
- 106 g
- Flessione dinamica (carico in movimento)
- 0,05 % della lunghezza dell'asse, massimo 0,5 mm
- Flessione statica (carico fermo)
- 0,1 % della lunghezza dell'asse
- Materiale profilo
- Lega di alluminio da lavorazione plasticaanodizzato
- Nota sul materiale
- conforme RoHS
- Materiale nastro di copertura
- acciaio inox in nastro
- Materiale coperchio di azionamento
- Lega di alluminio da lavorazione plasticaanodizzato
- Materiale guida della slitta
- Acciaio da bonifica
- Materiale guida lineare
- Acciaio da bonificarivestito Corrotect
- Materiale pulegge
- acciaio inox altolegato
- Materiale slitta
- Lega di alluminio da lavorazione plasticaanodizzato
- Materiale corpo di serraggio della cinghia dentata
- Getto di acciaio inox
- Materiale cinghia dentata
- Policloroprene o gomma nitrilica (NBR) con cord di vetro e rivestimento in nylon
- Documenti
- Documentazione 8041869
- Documentazione 8041869
- Scheda tecnica 8041869
- Dati CAD 8041869
Descrizione articolo del produttore
Robusto e molto veloce: l'asse a cinghia dentata ELGA-TB svolge senza difficoltà i vostri compiti. Grazie alle guide interne (guida a ricircolo di sfere, a rulli e a scorrimento) e al robusto nastro di copertura è ideale per le vostre applicazioni impegnative.
Ulteriori informazioni per 8041869 di Festo
- Autenticità dell'articolo
- Articolo originale
- Condizione dell'articolo
- Nuovo
- Peso unitario
- non disponibile
- Dimensioni (L x P x A)
- non disponibile
- Paese di origine**
- Su richiesta
- Codice tariffa doganale
- 84799070
- GTIN
- 4052568286699
- Conforme RoHS
- Sì
- Produttore
- Festo
*:I tempi di consegna non sono vincolanti e possono variare.
**:Le informazioni sull'origine del prodotto sono solo indicative. L'origine effettiva può variare. Questo non garantisce alcun vantaggio all'importazione o disponibilità da paesi specifici.
***:Tutte le informazioni sul prodotto, i dati tecnici e le immagini sono senza garanzia. Le immagini del prodotto possono essere simboliche e possono differire dall'articolo reale.
