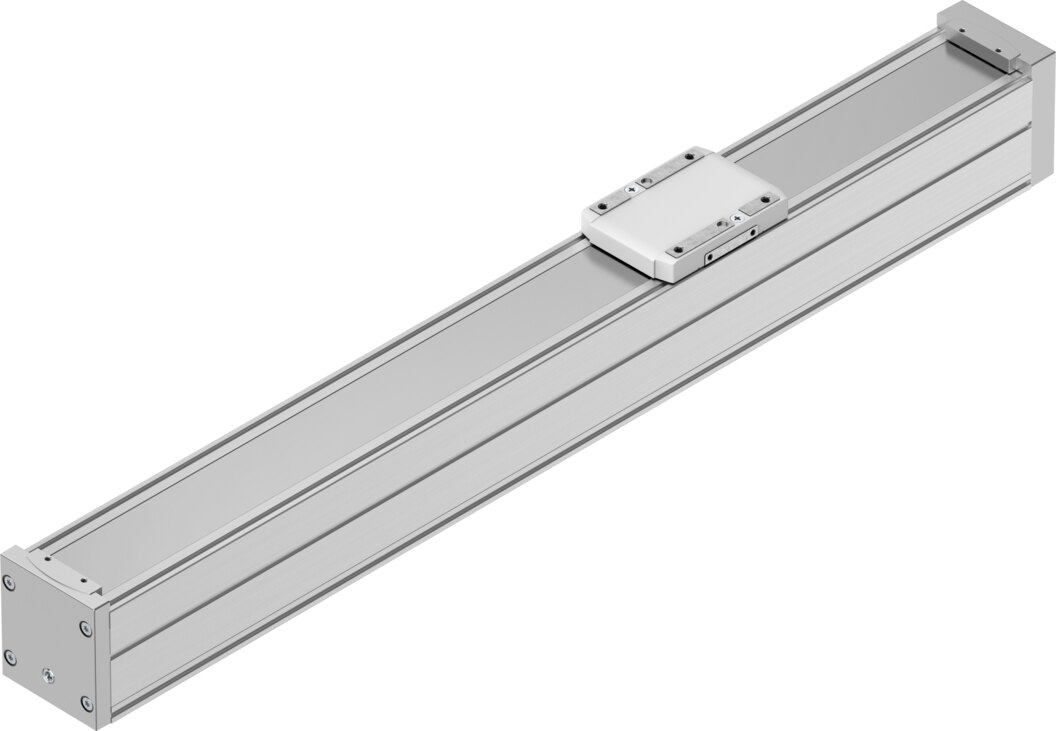

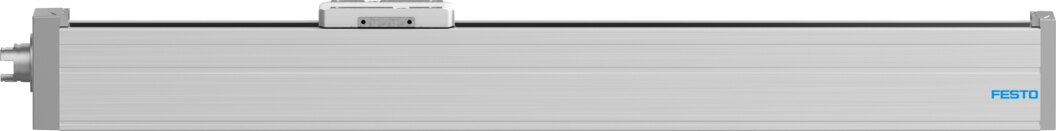

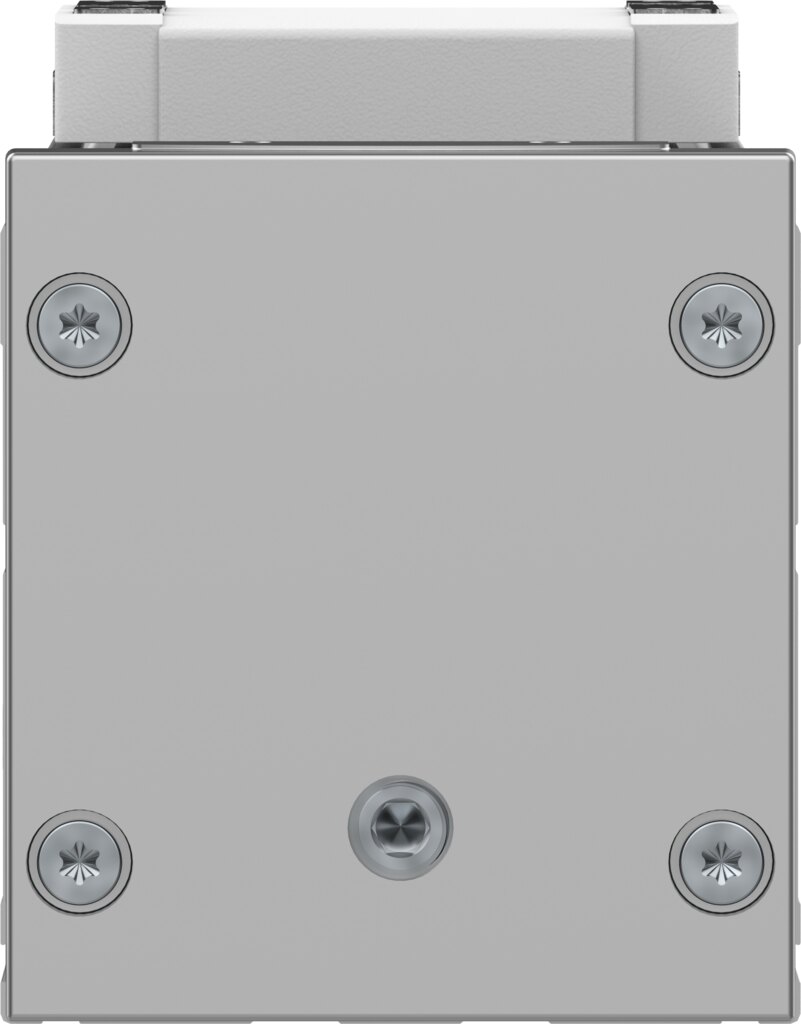

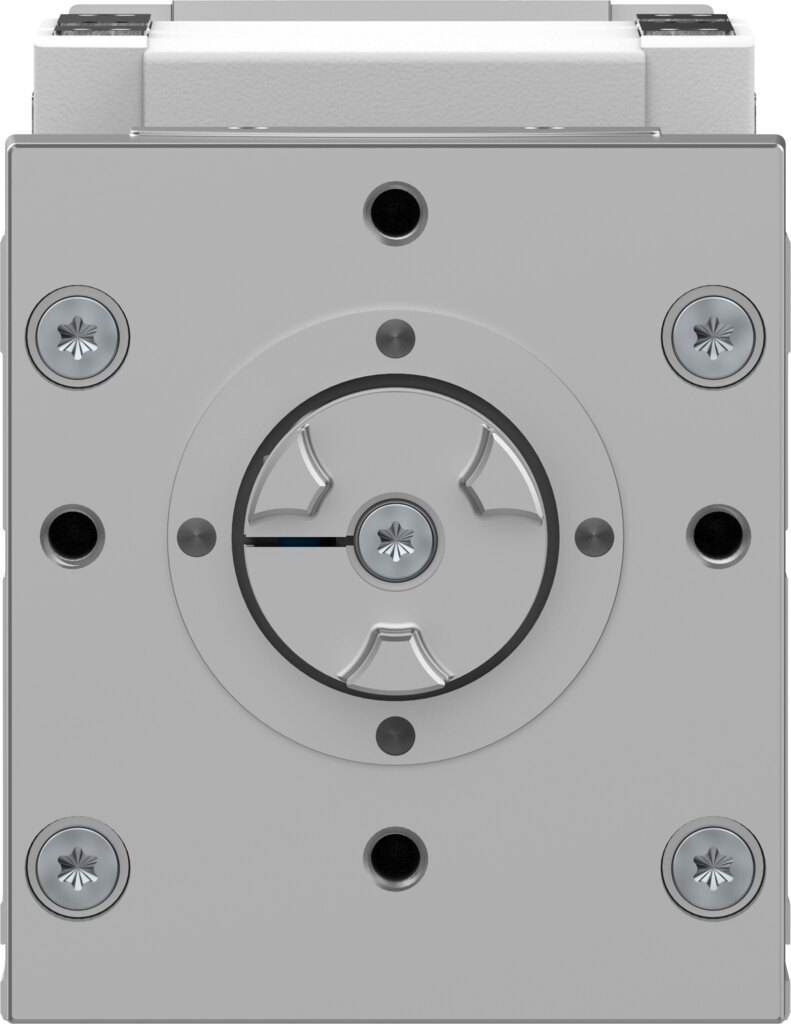

Festo 8061503 Spindelachse

Name: Festo Spindelachse 8061503 (ELGC-BS-KF-80-600-16P)
Brand: Festo
SKU: 8061503
Price: 876.22 EUR
Availability: InStock

876,22 €

exkl. MwSt.

1.042,70 € inkl. MwSt.

Verpackungseinheit:

1 Stück

Verfügbarkeit:

Versandgebiet:

gesamte EU|

Hersteller-Artikelname:: Spindelachse
Klicken zum Kopieren
Hersteller-Artikelnummer:: 8061503
Klicken zum Kopieren
Hersteller-Typenschlüssel:: ELGC-BS-KF-80-600-16P
Klicken zum Kopieren

Menge

Wir akzeptieren

Rechnung

Vorkasse

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00

sales@partbase.com(alle Sprachen)

+49 39203 863988(Deutsch & Englisch)

Bekannt aus

Direkt bei uns kaufen oder über

Eigenschaften für 8061503 von Festo

Arbeitshub: 600 mm
Baugröße: 80
Hubreserve: 0 mm
Reversierspiel: 150 µm
Spindeldurchmesser: 16 mm
Spindelsteigung: 16 mm/U
Einbaulage: beliebig
Führung: Kugelumlaufführung
Konstruktiver Aufbau: mit Kugelumlaufspindel
Motorart: SchrittmotorServomotor
Spindel-Typ: Kugelgewindetrieb
Symbol: 00991211
Positionserkennung: für Näherungsschalterfür induktive Sensoren
Max. Beschleunigung: 15 m/s²
Max. Drehzahl: 3750 1/min
Max. Geschwindigkeit: 1 m/s
Wiederholgenauigkeit: ±0,01 mm
Einschaltdauer: 100%
LABS-Konformität: VDMA24364-Zone III
Eignung zur Produktion von Li-Ionen Batterien: Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 7 nach ISO 14644-1
Lagertemperatur: -20 °C ... 60 °C
Schutzart: IP40
Umgebungstemperatur: 0 °C ... 50 °C
Aufprallenergie in den Endlagen: 0.002 J
Hinweis zur Aufprallenergie in den Endlagen: Bei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s
Flächenmomente 2. Grades Iy: 1370000 mm⁴
Flächenmomente 2. Grades Iz: 1660000 mm⁴
Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit: 0.396 Nm
Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit: 0.095 Nm
Max. Kraft Fy: 5543 N
Max. Kraft Fz: 5543 N
Max. Kraft Fy Gesamtachse: 900 N
Max. Kraft Fz Gesamtachse: 2700 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 20400 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 20400 N
Max. Moment Mx: 59.8 Nm
Max. Moment My: 56.2 Nm
Max. Moment Mz: 56.2 Nm
Max. Moment Mx Gesamtachse: 59.8 Nm
Max. Moment My Gesamtachse: 56.2 Nm
Max. Moment Mz Gesamtachse: 56.2 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 220 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 207 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 207 Nm
Abstand Schlittenoberfläche zur Führungsmitte: 72.5 mm
Max. Radialkraft am Antriebsschaft: 500 N
Max. Vorschubkraft Fx: 350 N
Torsionsträgheitsmoment It: 90500 mm⁴
Massenträgheitsmoment JH pro Meter Hub: 0.35257 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast: 0.064846 kgcm²
Massenträgheitsmoment JO: 0.07856 kgcm²
Vorschubkonstante: 16 mm/U
Referenzlebensdauer: 5000 km
Wartungsintervall: Lebensdauerschmierung
Bewegte Masse: 978 g
Gewichtszuschlag pro 10 mm Hub: 88 g
Dynamische Durchbiegung (Last bewegt): 0,05 % der Länge der Achse,maximal 0,5 mm
Statische Durchbiegung (Last im Stillstand): 0,1 % der Länge der Achse
Schnittstellencode Aktuator: T46
Werkstoff Abschlussdeckel: Aluminium-Druckguss, lackiert
Werkstoff Profil: Aluminium-Knetlegierung, eloxiert
Werkstoff-Hinweis: RoHS konform
Werkstoff Abdeckband: hochlegierter Stahl rostfrei
Werkstoff Antriebsdeckel: Aluminium-Druckguss, lackiert
Werkstoff Führung Schlitten: Stahl
Werkstoff Führungsschiene: Stahl
Werkstoff Schlitten: Aluminium-Druckguss
Werkstoff Spindelmutter: Stahl
Werkstoff Spindel: Stahl

Dokumente

Dokumentation 8061503
Download
Dokumentation 8061503
Download
Dokumentation 8061503
Download
Datenblatt 8061503
Download
CAD-Daten 8061503
Download

Hersteller-Artikelbeschreibung

Mit der kostengünstigen Achsfamilie ELGC erreichen Sie kompakteste Abmessungen und eine optimale Nutzung des Einbauraumes – zum Beispiel in Kleinteilehandlings oder Desktop-Applikationen. Die Spindelachsen überzeugen auch mit präziser Führung und Kugelgewindetrieb.

Weitere Informationen für 8061503 von Festo

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: nicht verfügbar
Maße (L x B x H): nicht verfügbar
Ursprungsland**: Auf Anfrage
Zolltarifnummer: 84799070
GTIN: 4052568295929
RoHS konform: Ja
Hersteller: Festo
