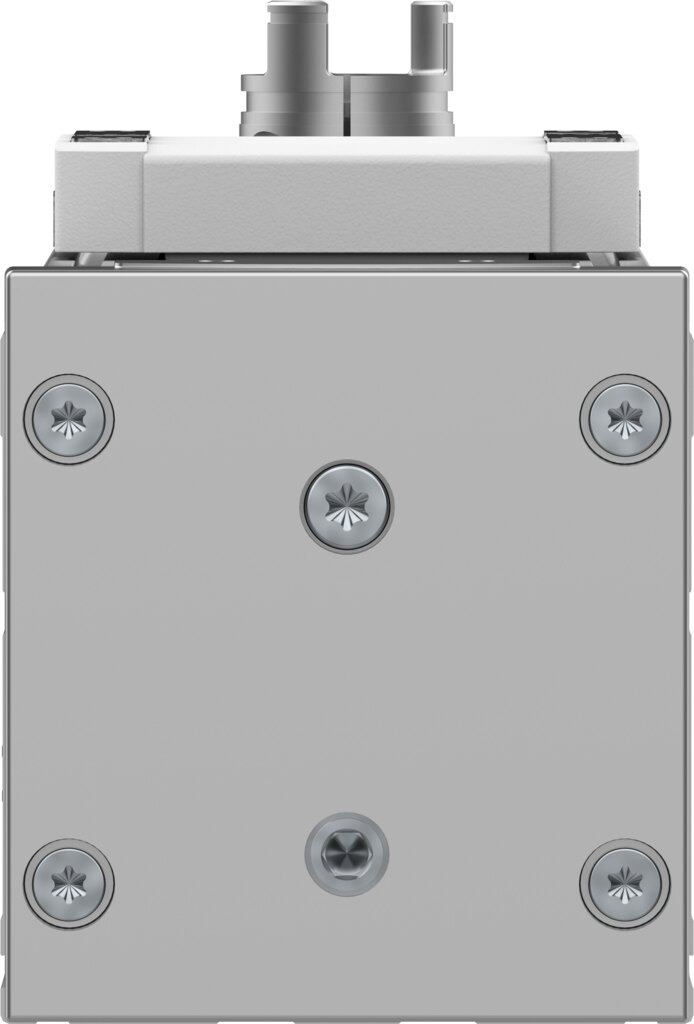

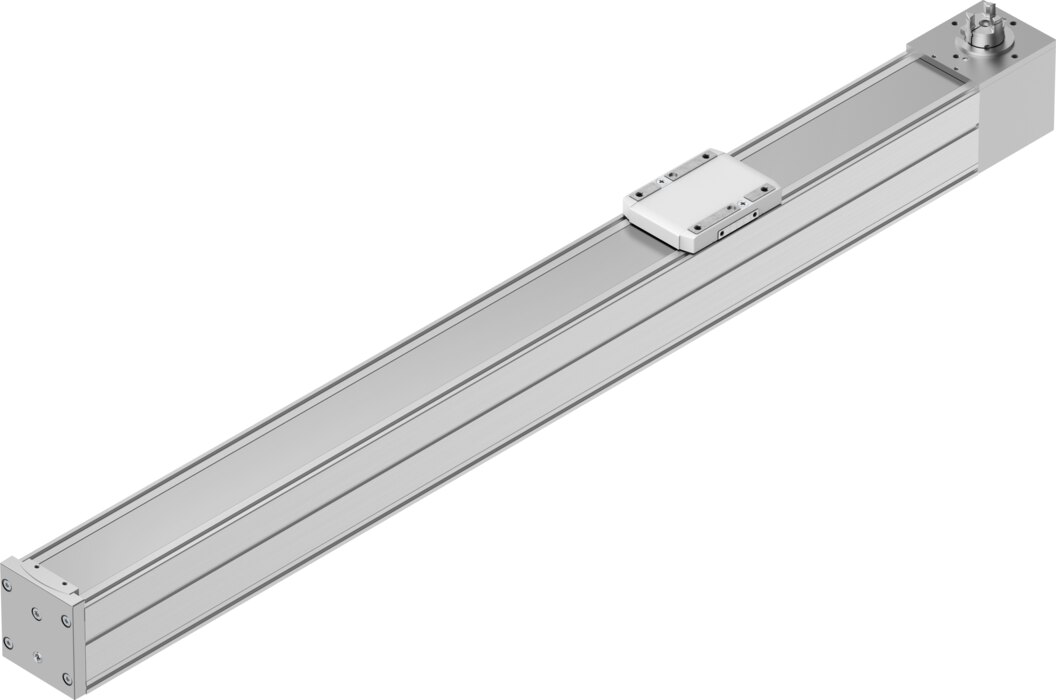

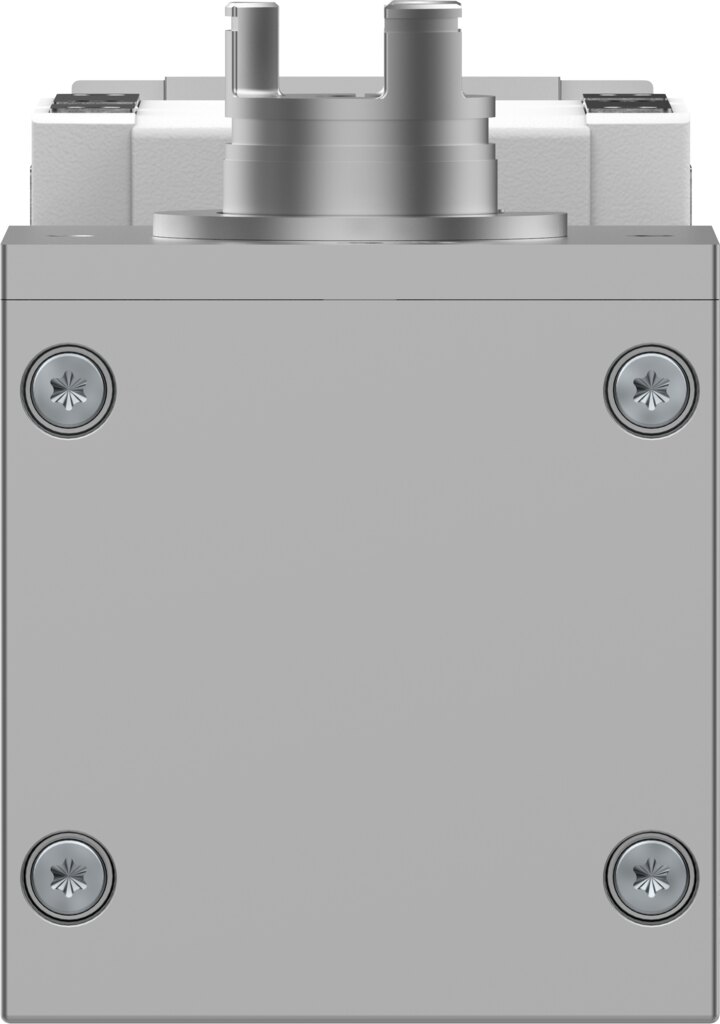

Festo 8062791 Zahnriemenachse

Name: Festo Zahnriemenachse 8062791 (ELGC-TB-KF-80-1000)
Brand: Festo
SKU: 8062791
Price: 720.76 EUR
Availability: InStock

720,76 €

exkl. MwSt.

857,70 € inkl. MwSt.

Verpackungseinheit:

1 Stück

Verfügbarkeit:

Versandgebiet:

gesamte EU|

Hersteller-Artikelname:: Zahnriemenachse
Klicken zum Kopieren
Hersteller-Artikelnummer:: 8062791
Klicken zum Kopieren
Hersteller-Typenschlüssel:: ELGC-TB-KF-80-1000
Klicken zum Kopieren

Menge

Wir akzeptieren

Rechnung

Vorkasse

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00

sales@partbase.com(alle Sprachen)

+49 39203 863988(Deutsch & Englisch)

Bekannt aus

Direkt bei uns kaufen oder über

Eigenschaften für 8062791 von Festo

Antriebsritzel Wirkdurchmesser: 33.42 mm
Arbeitshub: 1000 mm
Baugröße: 80
Hubreserve: 0 mm
Zahnriemen-Teilung: 3 mm
Einbaulage: beliebig
Führung: Kugelumlaufführung
Konstruktiver Aufbau: mit Zahnriemen
Motorart: SchrittmotorServomotor
Symbol: 00991212
Positionserkennung: für Näherungsschalterfür induktive Sensoren
Max. Beschleunigung: 15 m/s²
Max. Geschwindigkeit: 1.5 m/s
Wiederholgenauigkeit: ±0,1 mm
Einschaltdauer: 100%
LABS-Konformität: VDMA24364-Zone III
Eignung zur Produktion von Li-Ionen Batterien: Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 7 nach ISO 14644-1
Lagertemperatur: -20 °C ... 60 °C
Schutzart: IP40
Umgebungstemperatur: 0 °C ... 50 °C
Aufprallenergie in den Endlagen: 7.5E-4 J
Hinweis zur Aufprallenergie in den Endlagen: Bei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s
Flächenmomente 2. Grades Iy: 1370000 mm⁴
Flächenmomente 2. Grades Iz: 1660000 mm⁴
Max. Antriebsmoment: 4.178 Nm
Max. Kraft Fy: 5543 N
Max. Kraft Fz: 5543 N
Max. Kraft Fy Gesamtachse: 900 N
Max. Kraft Fz Gesamtachse: 2700 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 20400 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 20400 N
Max. Leerlauf- Verschiebewiderstand: 24.7 N
Max. Moment Mx: 59.8 Nm
Max. Moment My: 56.2 Nm
Max. Moment Mz: 56.2 Nm
Max. Moment Mx Gesamtachse: 59.8 Nm
Max. Moment My Gesamtachse: 56.2 Nm
Max. Moment Mz Gesamtachse: 56.2 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 220 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 207 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 207 Nm
Abstand Schlittenoberfläche zur Führungsmitte: 72.5 mm
Max. Vorschubkraft Fx: 250 N
Leerlaufantriebsmoment: 0.413 Nm
Torsionsträgheitsmoment It: 90500 mm⁴
Massenträgheitsmoment JH pro Meter Hub: 0.1927 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast: 2.793 kgcm²
Massenträgheitsmoment JO: 2.912 kgcm²
Vorschubkonstante: 105 mm/U
Referenzlebensdauer: 5000 km
Wartungsintervall: Lebensdauerschmierung
Bewegte Masse: 901 g
Gewicht Schlitten: 272 g
Grundgewicht bei 0 mm Hub: 3500 g
Gewichtszuschlag pro 10 mm Hub: 73 g
Dynamische Durchbiegung (Last bewegt): 0,05 % der Länge der Achse,maximal 0,5 mm
Statische Durchbiegung (Last im Stillstand): 0,1 % der Länge der Achse
Schnittstellencode Aktuator: T46
Werkstoff Abschlussdeckel: Aluminium-Druckguss, lackiert
Werkstoff Profil: Aluminium-Knetlegierung, eloxiert
Werkstoff-Hinweis: RoHS konform
Werkstoff Abdeckband: rostfreier Edelbandstahl
Werkstoff Antriebsdeckel: Aluminium-Druckguss, lackiert
Werkstoff Führung Schlitten: Stahl
Werkstoff Führungsschiene: Stahl
Werkstoff Riemenscheiben: hochlegierter Stahl rostfrei
Werkstoff Schlitten: Aluminium-Druckguss
Werkstoff Zahnriemen: Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug

Dokumente

Dokumentation 8062791
Download
Dokumentation 8062791
Download
Datenblatt 8062791
Download
CAD-Daten 8062791
Download

Hersteller-Artikelbeschreibung

Mit der kostengünstigen Achsfamilie ELGC erreichen Sie kompakteste Abmessungen und eine optimale Nutzung des Einbauraumes – zum Beispiel in Kleinteilehandlings oder Desktop-Applikationen. Die Zahnriemenachse hat eine präzise und belastbare Schienenführung.

Weitere Informationen für 8062791 von Festo

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 10,78 kg
Maße (L x B x H): nicht verfügbar
Ursprungsland**: Auf Anfrage
Zolltarifnummer: 84799070
GTIN: 4052568296209
RoHS konform: Ja
Hersteller: Festo
