Ny & Original
Symbolbillede

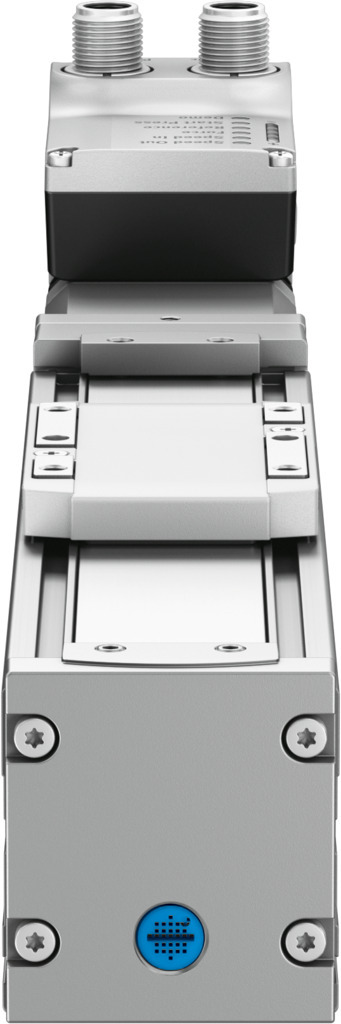

Festo SpindelakseenhedProducentens type-nøgle:
Pris & Tilgængelighed
Tilgængelighed:
Forsendelse:
Gratis forsendelse·Ingen minimumsordreværdi|
Gratis forsendelse·Ingen minimumsordreværdi|
Fundet billigere et andet sted? Send os tilbuddet som link eller PDF, vi matcher det som regel.
Emballageenhed:
1 stk.
1 stk.
eller betal direkte
Vi accepterer






Faktura
Forudbetaling
Vi leverer ogsåSe sortimentet
Fittings & slanger
Gevindfittings, koblinger, armaturer og slanger i messing, rustfrit stål og plast.
Support
Rådgivning om valg, alternativer og tilgængelighed
Mon - Fri 08:00 - 18:00
+49 39203 863988 (Tysk og Engelsk)sales@partbase.com (alle sprog)
Bekannt aus
Auch über
Funktioner for 8083470 fra Festo
- Arbejdsslag
- 100 mm
- Størrelse
- 45
- Slagreserve
- 0 mm
- Spindeldiameter
- 10 mm
- Spindelstigning
- 10 mm/U
- Monteringsposition
- vilkårlig
- Føring
- Kugleomløbsføring
- Konstruktion
- med kugleomløbsspindelmed integreret drev
- Motortype
- Stepmotor
- Spindeltype
- Kugleskruetræk
- Symbol
- 00997292
- Positionsregistrering
- Motorencodertil nærhedsafbryder
- Referencekørsel
- Fastanslagsblok positivFastanslagsblok negativ
- Rotorpositionsgiver
- Encoder absolut single turn
- Rotorpositionsgiver måleprincip
- magnetisk
- Temperaturovervågning
- Frakobling ved overtemperaturIntegreret præcis CMOS-temperatursensor med analog udgang
- Ekstra funktioner
- BrugergrænsefladeIntegreret endestillingsregistrering
- Indikering
- LED
- Driftsklarhedsindikering
- LED
- Maks. acceleration
- 5 m/s²
- Maks. hastighed
- 0.25 m/s
- Hastighed "Speed Press"
- 0.01 m/s
- Gentagelsesnøjagtighed
- ±0,015 mm
- Egenskaber digitale logikudgange
- konfigurerbarikke galvanisk adskilt
- Indkoblingsvarighed
- 100%
- Isolationsbeskyttelsesklasse
- B
- Maks. strøm digitale logikudgange
- 100 mA
- Maks. strømforbrug
- 3000 mA
- Maks. strømforbrug logik
- 0.3 A
- Nominel spænding DC
- 24 V
- Nominel strøm
- 3 A
- Parametreringsgrænseflade
- IO-LinkBrugergrænseflade
- Rotorpositionsgiver opløsning
- 16 bit
- Tilladte spændingsudsving
- +/- 15 %
- Spændingsforsyning, tilslutningstype
- Stik
- Spændingsforsyning, tilslutningsteknik
- M12x1, T-kodet iht. EN 61076-2-111
- Spændingsforsyning, antal poler/ledere
- 4
- Spændingsforsyning, tilslutningsbillede
- 00995989
- Godkendelse
- RCM-mærke
- KC-mærke
- KC-EMV
- CE-mærke (se overensstemmelseserklæring)
- iht. EU EMC-direktivetiht. EU RoHS-direktivet
- UKCA-mærke (se overensstemmelseserklæring)
- iht. UK-forskrifter for EMCiht. UK RoHS-forskrifter
- Vibrationsbestandighed
- Transportprøvning med strenghedsgrad 1 iht. FN 942017-4 og EN 60068-2-6
- Stødbestandighed
- Stødprøvning med strenghedsgrad 1 iht. FN 942017-5 og EN 60068-2-27
- LABS-overensstemmelse
- VDMA24364-zone III
- Renrumsegnethed, målt iht. ISO 14644-14
- Klasse 7 iht. ISO 14644-1
- Opbevaringstemperatur
- -20 °C ... 60 °C
- Relativ luftfugtighed
- 0 - 90 %
- Kapslingsklasse
- IP40
- Beskyttelsesklasse
- III
- Omgivelsestemperatur
- 0 °C ... 50 °C
- Henvisning til omgivelsestemperatur
- Over en omgivelsestemperatur på 30 °C skal en effektreduktion på 2 % pr. K overholdes.
- Arealmomenter af 2. grad Iy
- 140000 mm⁴
- Arealmomenter af 2. grad Iz
- 170000 mm⁴
- Maks. kraft Fy
- 880 N
- Maks. kraft Fz
- 880 N
- Maks. kraft Fy samlet akse
- 300 N
- Maks. kraft Fz samlet akse
- 600 N
- Fy ved teoretisk levetid på 100 km (ren føringsbetragtning)
- 3240 N
- Fz ved teoretisk levetid på 100 km (ren føringsbetragtning)
- 3240 N
- Maks. moment Mx
- 5.5 Nm
- Maks. moment My
- 4.7 Nm
- Maks. moment Mz
- 4.7 Nm
- Maks. moment Mx samlet akse
- 5.5 Nm
- Maks. moment My samlet akse
- 4.7 Nm
- Maks. moment Mz samlet akse
- 4.7 Nm
- Mx ved teoretisk levetid på 100 km (ren føringsbetragtning)
- 20 Nm
- My ved teoretisk levetid på 100 km (ren føringsbetragtning)
- 17 Nm
- Mz ved teoretisk levetid på 100 km (ren føringsbetragtning)
- 17 Nm
- Maks. fremføringskraft Fx
- 100 N
- Vejledende værdi nyttelast, vandret
- 10 kg
- Vejledende værdi nyttelast, lodret
- 5 kg
- Torsionsinertimoment It
- 8500 mm⁴
- Fremføringskonstant
- 10 mm/U
- Referencelevetid
- 5000 km
- Vedligeholdelsesinterval
- Livstidssmøring
- Bevægelig masse
- 220 g
- Dynamisk nedbøjning (last i bevægelse)
- 0,05 % af aksens længde, maksimalt 0,5 mm
- Statisk nedbøjning (last i hvile)
- 0,1 % af aksens længde
- Antal digitale logikudgange 24 V DC
- 2
- Antal digitale logikindgange
- 2
- Specifikation logikindgang
- i overensstemmelse med IEC 61131-2, type 1
- Arbejdsområde logikindgang
- 24 V
- IO-Link, understøttelse af SIO-mode
- Ja
- Egenskaber logikindgang
- konfigurerbarikke galvanisk adskilt
- IO-Link, protokolversion
- Device V 1.1
- IO-Link, kommunikationsmode
- COM3 (230,4 kBaud)
- IO-Link, portklasse
- A
- IO-Link, antal porte
- 1
- IO-Link, procesdatabredde OUT
- 2 byte
- IO-Link, procesdataindhold OUT
- Move in 1 bitMove out 1 bitQuit Error 1 bitMove Intermediate 1 bit
- IO-Link, procesdatabredde IN
- 2 byte
- IO-Link, procesdataindhold IN
- State Device 1 bitState In 1 bitState Intermediate 1 bitState Move 1 bitState Out 1 bit
- IO-Link, servicedataindhold IN
- 32 bit Force32 bit Position32 bit Speed
- IO-Link, minimal cyklustid
- 1 ms
- IO-Link, datalager påkrævet
- 500 byte
- Maks. ledningslængde
- 15 m udgange15 m indgange20 m ved IO-Link-drift
- Koblingslogik udgange
- PNP (plusskiftende)
- Koblingslogik indgange
- PNP (plusskiftende)
- IO-Link, tilslutningsteknik
- Stik
- Logikgrænseflade, tilslutningstype
- Stik
- Logikgrænseflade, tilslutningsteknik
- M12x1, A-kodet iht. EN 61076-2-101
- Logikgrænseflade, antal poler/ledere
- 8
- Logikgrænseflade, tilslutningsbillede
- 00992264
- Monteringsmåde
- med indvendigt gevindmed centreringshylse og -stiftmed tilbehør
- Materiale afslutningsdæksel
- Trykstøbt aluminium, lakeret
- Materiale profil
- Aluminium-smedelegering, anodiseret
- Materialehenvisning
- RoHS-konform
- Materiale afdækningsbånd
- højlegeret rustfrit stål
- Materiale drivdæksel
- Trykstøbt aluminium, lakeret
- Materiale føring slæde
- Stål
- Materiale føringsskinne
- Stål
- Materiale slæde
- Trykstøbt aluminium
- Materiale spindelmøtrik
- Stål
- Materiale spindel
- Stål
- Dokumenter
- Dokumentation 8083470
- Datablad 8083470
- CAD data 8083470
Producentens artikelbeskrivelse
Belastbar, gunstig spindelakseenhed med afdækket føring og belastbar kugleomløbsføring af slæden til de enkleste bevægelses- og positioneringsopgaver. Ideel til enkle lineære bevægelser som forskydning og løft, som kan realiseres kompakt og omkostningseffektivt. Som en del af Simplified Motion Series kan ELGS-BS konfigureres enkelt og tages direkte i drift uden software.
Yderligere oplysninger for 8083470 fra Festo
- Vareautenticitet
- Original artikel
- Varetilstand
- Ny
- Enkeltvægt
- 1,71 kg
- Dimensioner (L x B x H)
- ikke tilgængelig
- Oprindelsesland**
- På anmodning
- Toldvarenummer
- 84798997
- GTIN
- 4052568458348
- RoHS-overensstemmelse
- Ja
- Producent
- Festo
