Funktioner for 8083472 fra Festo

Arbejdsslag
300 mm
Størrelse
45
Slagreserve
0 mm
Spindeldiameter
10 mm
Spindelstigning
10 mm/U
Monteringsposition
vilkårlig
Føring
Kugleomløbsføring
Konstruktion
med kugleomløbsspindelmed integreret drev
Motortype
Stepmotor
Spindeltype
Kugleskruetræk
Symbol
00997292
Positionsregistrering
Motorencodertil nærhedsafbryder
Referencekørsel
Fastanslagsblok positivFastanslagsblok negativ
Rotorpositionsgiver
Encoder absolut single turn
Rotorpositionsgiver måleprincip
magnetisk
Temperaturovervågning
Frakobling ved overtemperaturIntegreret præcis CMOS-temperatursensor med analog udgang
Ekstra funktioner
BrugergrænsefladeIntegreret endestillingsregistrering
Indikering
LED
Driftsklarhedsindikering
LED
Maks. acceleration
5 m/s²
Maks. hastighed
0.25 m/s
Hastighed "Speed Press"
0.01 m/s
Gentagelsesnøjagtighed
±0,015 mm
Egenskaber digitale logikudgange
konfigurerbarikke galvanisk adskilt
Indkoblingsvarighed
100%
Isolationsbeskyttelsesklasse
B
Maks. strøm digitale logikudgange
100 mA
Maks. strømforbrug
3000 mA
Maks. strømforbrug logik
0.3 A
Nominel spænding DC
24 V
Nominel strøm
3 A
Parametreringsgrænseflade
IO-LinkBrugergrænseflade
Rotorpositionsgiver opløsning
16 bit
Tilladte spændingsudsving
+/- 15 %
Spændingsforsyning, tilslutningstype
Stik
Spændingsforsyning, tilslutningsteknik
M12x1, T-kodet iht. EN 61076-2-111
Spændingsforsyning, antal poler/ledere
4
Spændingsforsyning, tilslutningsbillede
00995989
Godkendelse
RCM-mærke
KC-mærke
KC-EMV
CE-mærke (se overensstemmelseserklæring)
iht. EU EMC-direktivetiht. EU RoHS-direktivet
UKCA-mærke (se overensstemmelseserklæring)
iht. UK-forskrifter for EMCiht. UK RoHS-forskrifter
Vibrationsbestandighed
Transportprøvning med strenghedsgrad 1 iht. FN 942017-4 og EN 60068-2-6
Stødbestandighed
Stødprøvning med strenghedsgrad 1 iht. FN 942017-5 og EN 60068-2-27
LABS-overensstemmelse
VDMA24364-zone III
Renrumsegnethed, målt iht. ISO 14644-14
Klasse 7 iht. ISO 14644-1
Opbevaringstemperatur
-20 °C ... 60 °C
Relativ luftfugtighed
0 - 90 %
Kapslingsklasse
IP40
Beskyttelsesklasse
III
Omgivelsestemperatur
0 °C ... 50 °C
Henvisning til omgivelsestemperatur
Over en omgivelsestemperatur på 30 °C skal en effektreduktion på 2 % pr. K overholdes.
Arealmomenter af 2. grad Iy
140000 mm⁴
Arealmomenter af 2. grad Iz
170000 mm⁴
Maks. kraft Fy
880 N
Maks. kraft Fz
880 N
Maks. kraft Fy samlet akse
300 N
Maks. kraft Fz samlet akse
600 N
Fy ved teoretisk levetid på 100 km (ren føringsbetragtning)
3240 N
Fz ved teoretisk levetid på 100 km (ren føringsbetragtning)
3240 N
Maks. moment Mx
5.5 Nm
Maks. moment My
4.7 Nm
Maks. moment Mz
4.7 Nm
Maks. moment Mx samlet akse
5.5 Nm
Maks. moment My samlet akse
4.7 Nm
Maks. moment Mz samlet akse
4.7 Nm
Mx ved teoretisk levetid på 100 km (ren føringsbetragtning)
20 Nm
My ved teoretisk levetid på 100 km (ren føringsbetragtning)
17 Nm
Mz ved teoretisk levetid på 100 km (ren føringsbetragtning)
17 Nm
Maks. fremføringskraft Fx
100 N
Vejledende værdi nyttelast, vandret
10 kg
Vejledende værdi nyttelast, lodret
5 kg
Torsionsinertimoment It
8500 mm⁴
Fremføringskonstant
10 mm/U
Referencelevetid
5000 km
Vedligeholdelsesinterval
Livstidssmøring
Bevægelig masse
220 g
Dynamisk nedbøjning (last i bevægelse)
0,05 % af aksens længde, maksimalt 0,5 mm
Statisk nedbøjning (last i hvile)
0,1 % af aksens længde
Antal digitale logikudgange 24 V DC
2
Antal digitale logikindgange
2
Specifikation logikindgang
i overensstemmelse med IEC 61131-2, type 1
Arbejdsområde logikindgang
24 V
IO-Link, understøttelse af SIO-mode
Ja
Egenskaber logikindgang
konfigurerbarikke galvanisk adskilt
IO-Link, protokolversion
Device V 1.1
IO-Link, kommunikationsmode
COM3 (230,4 kBaud)
IO-Link, portklasse
A
IO-Link, antal porte
1
IO-Link, procesdatabredde OUT
2 byte
IO-Link, procesdataindhold OUT
Move in 1 bitMove out 1 bitQuit Error 1 bitMove Intermediate 1 bit
IO-Link, procesdatabredde IN
2 byte
IO-Link, procesdataindhold IN
State Device 1 bitState In 1 bitState Intermediate 1 bitState Move 1 bitState Out 1 bit
IO-Link, servicedataindhold IN
32 bit Force32 bit Position32 bit Speed
IO-Link, minimal cyklustid
1 ms
IO-Link, datalager påkrævet
500 byte
Maks. ledningslængde
15 m udgange15 m indgange20 m ved IO-Link-drift
Koblingslogik udgange
PNP (plusskiftende)
Koblingslogik indgange
PNP (plusskiftende)
IO-Link, tilslutningsteknik
Stik
Logikgrænseflade, tilslutningstype
Stik
Logikgrænseflade, tilslutningsteknik
M12x1, A-kodet iht. EN 61076-2-101
Logikgrænseflade, antal poler/ledere
8
Logikgrænseflade, tilslutningsbillede
00992264
Monteringsmåde
med indvendigt gevindmed centreringshylse og -stiftmed tilbehør
Materiale afslutningsdæksel
Trykstøbt aluminium, lakeret
Materiale profil
Aluminium-smedelegering, anodiseret
Materialehenvisning
RoHS-konform
Materiale afdækningsbånd
højlegeret rustfrit stål
Materiale drivdæksel
Trykstøbt aluminium, lakeret
Materiale føring slæde
Stål
Materiale føringsskinne
Stål
Materiale slæde
Trykstøbt aluminium
Materiale spindelmøtrik
Stål
Materiale spindel
Stål
Dokumenter

Producentens artikelbeskrivelse

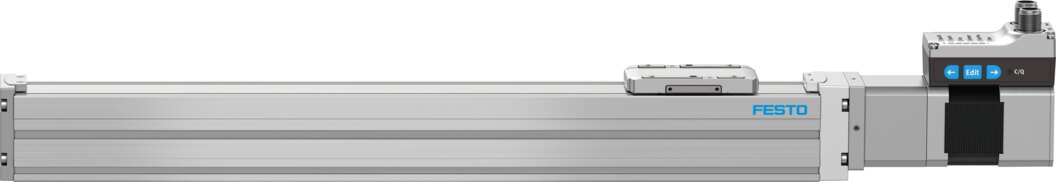

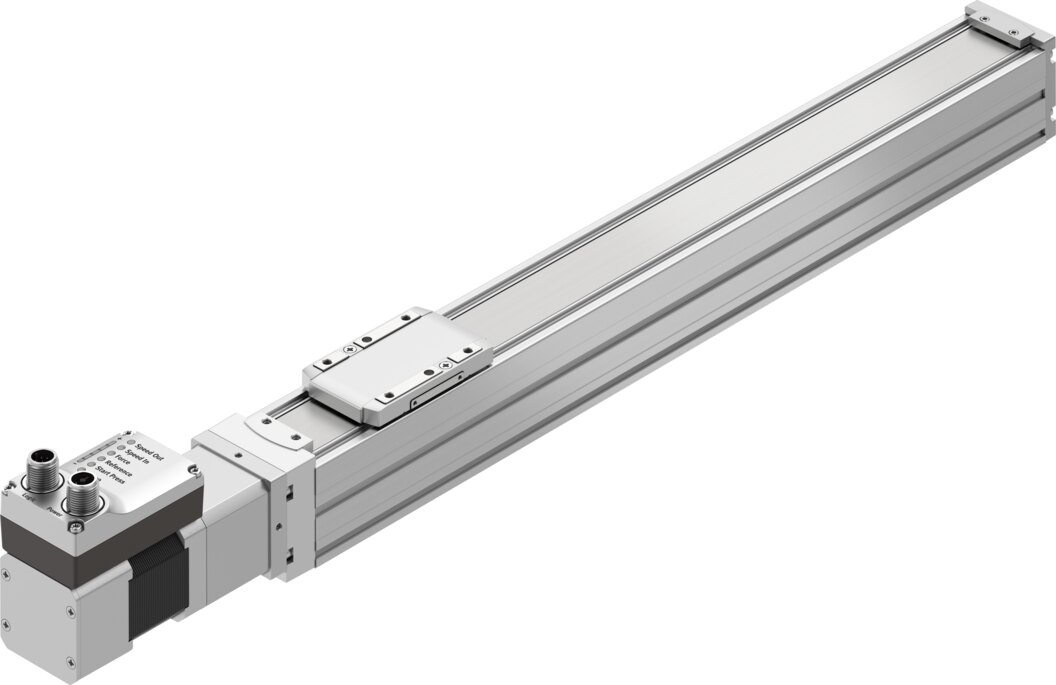

Belastbar, gunstig spindelakseenhed med afdækket føring og belastbar kugleomløbsføring af slæden til de enkleste bevægelses- og positioneringsopgaver. Ideel til enkle lineære bevægelser som forskydning og løft, som kan realiseres kompakt og omkostningseffektivt. Som en del af Simplified Motion Series kan ELGS-BS konfigureres enkelt og tages direkte i drift uden software.

Yderligere oplysninger for 8083472 fra Festo

Vareautenticitet
Original artikel
Varetilstand
Ny
Enkeltvægt
2,43 kg
Dimensioner (L x B x H)
ikke tilgængelig
Oprindelsesland**
På anmodning
Toldvarenummer
84798997
GTIN
4052568458362
RoHS-overensstemmelse
Ja
