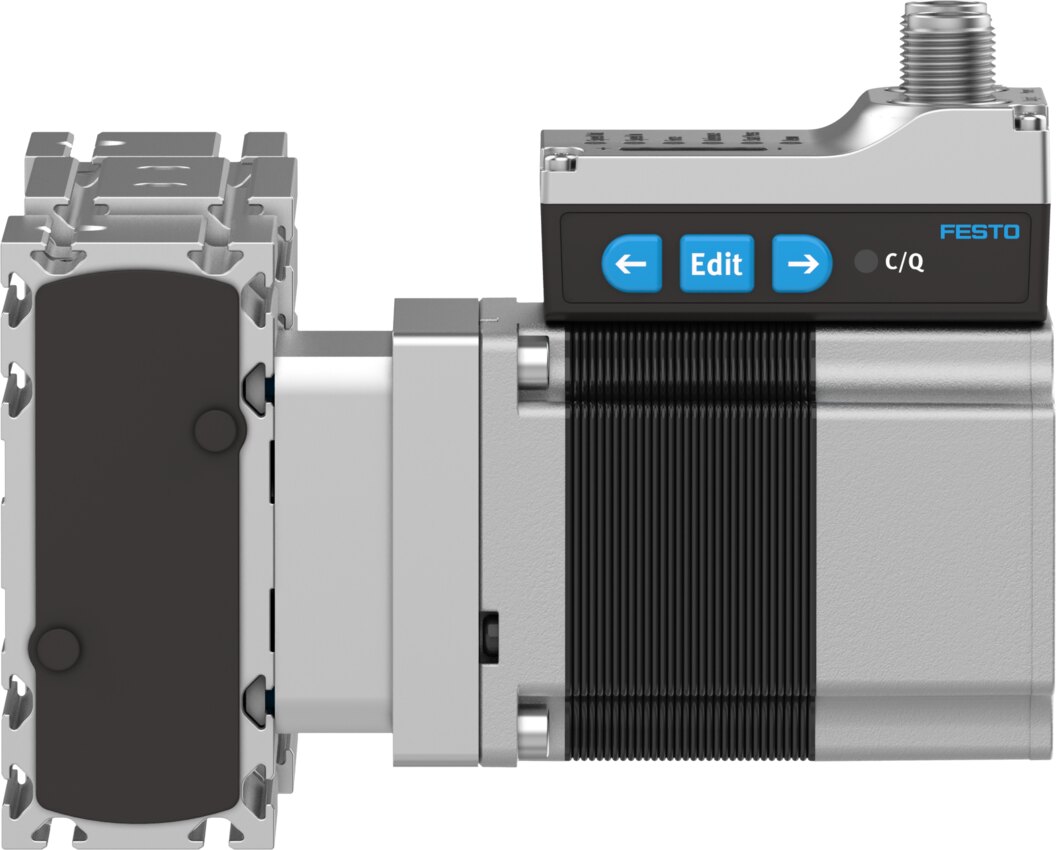

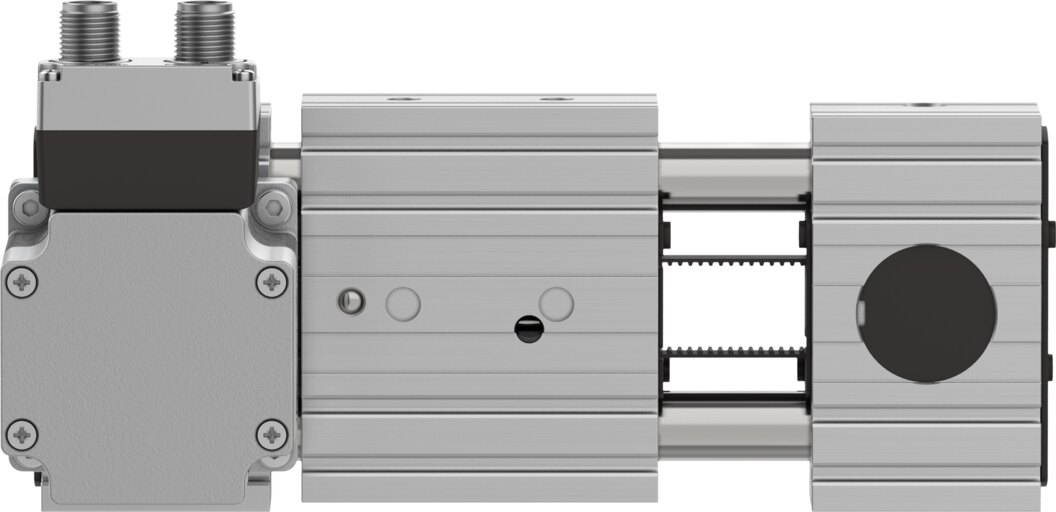

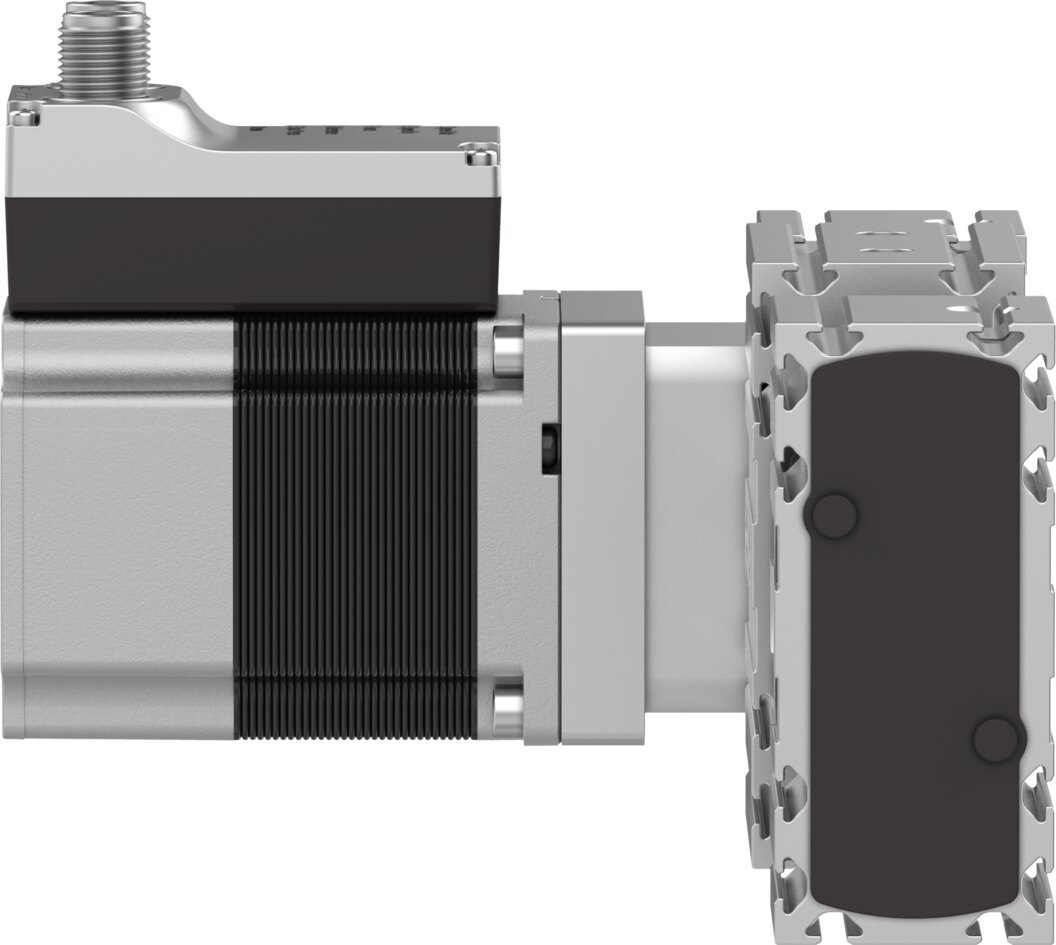

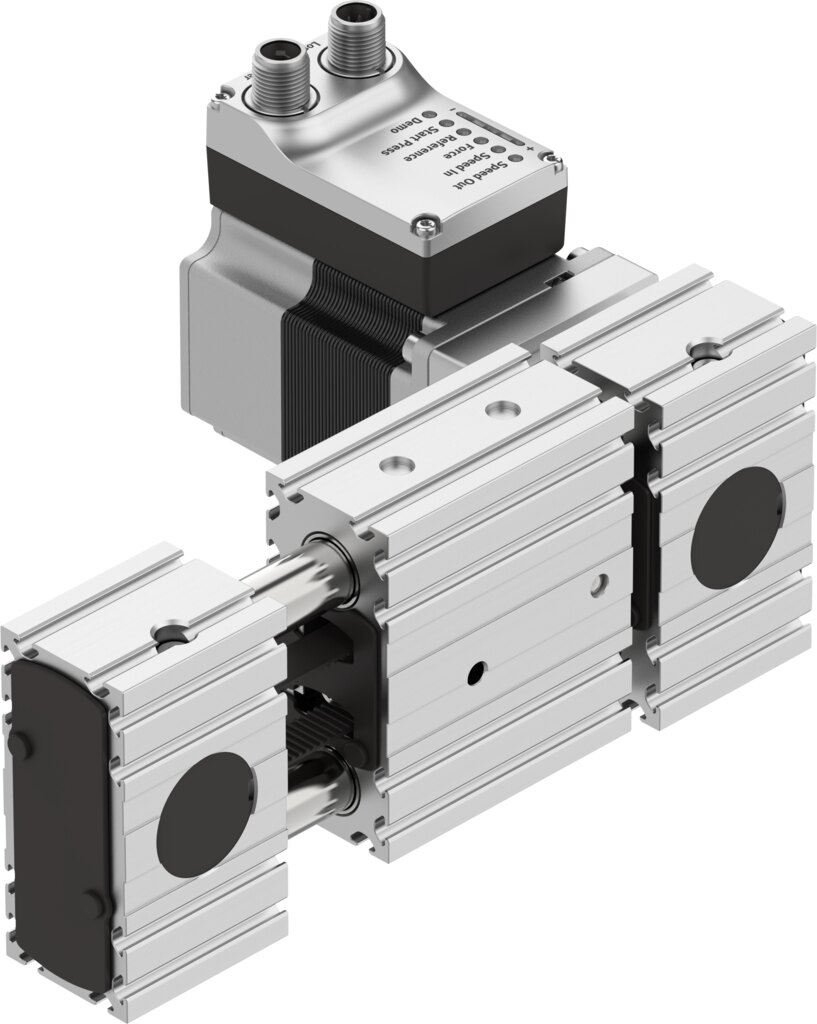

Festo ZahnriemenachseneinheitTypový klíč výrobce:

Name: Festo Zahnriemenachseneinheit 8083931 (ELGE-TB-35-100-0H-ST-M-H1-PLK-AA-AT-FR)
Brand: Festo
SKU: 8083931
Price: 1015.40 EUR
Availability: InStock

1.015,40 €

bez DPH

1.208,33 € vč. DPH

Dostupnost:

Doprava:

Doprava zdarmav rámci Německa|

Našli jste to jinde levněji? Pošlete nám nabídku jako odkaz nebo PDF, cenu obvykle dorovnáme.

Balicí jednotka:

1 kus

Množství

nebo zaplatit ihned

Přijímáme

Faktura

Platba předem

Podpora

Poradenství při výběru, alternativách a dostupnosti

E-mail Zavolat WhatsApp

Mon - Fri 08:00 - 18:00

+49 39203 863988 (Němčina a Angličtina)sales@partbase.com (všechny jazyky)

Bekannt aus

Auch über

Vlastnosti pro 8083931 od Festo

Antriebsritzel Wirkdurchmesser: 18.46 mm
Arbeitshub: 100 mm
Baugröße: 35
Zahnriemen-Dehnung: 0.094 %
Zahnriemen-Teilung: 2 mm
Einbaulage: waagrecht
Führung: Kugelumlaufführung
Konstruktiver Aufbau: mit Zahnriemenmit integriertem Antrieb
Motorart: Schrittmotor
Symbol: 00997293
Positionserkennung: Motorencoderfür Näherungsschalter
Referenzierung: Festanschlag-Block positivFestanschlag-Block negativ
Rotorlagegeber: Encoder absolut single turn
Rotorlagegeber Messprinzip: magnetisch
Temperaturüberwachung: Abschaltung bei ÜbertemperaturIntegrierter präziser CMOS-Temperatursensor mit analogem Ausgang
Zusätzliche Funktionen: BedienoberflächeIntegrierte Endlagenerkennung
Anzeige: LED
Betriebsbereitschaftsanzeige: LED
Max. Beschleunigung: 8.5 m/s²
Max. Geschwindigkeit: 0.72 m/s
Geschwindigkeit „Speed Press“: 0.024 m/s
Wiederholgenauigkeit: ±0,1 mm
Eigenschaften digitale Logikausgänge: konfigurierbarnicht galvanisch getrennt
Einschaltdauer: 100%
Isolationsschutzklasse: B
Max. Strom digitale Logikausgänge: 100 mA
Max. Stromaufnahme: 5300 mA
Max. Stromaufnahme Logik: 0.3 A
Nennspannung DC: 24 V
Nennstrom: 5.3 A
Parametrierschnittstelle: IO-LinkBedienoberfläche
Rotorlagegeber Auflösung: 16 bit
Zulässige Spannungsschwankungen: +/- 15 %
Spannungsversorgung, Anschlussart: Stecker
Spannungsversorgung, Anschlusstechnik: M12x1, T-codiert nach EN 61076-2-111
Spannungsversorgung, Anzahl Pole/Adern: 4
Spannungsversorgung, Anschlussbild: 00995989
Zulassung: RCM Mark
KC-Zeichen: KC-EMV
CE-Zeichen (siehe Konformitätserklärung): nach EU-EMV-Richtlinienach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung): nach UK Vorschriften für EMVnach UK RoHS Vorschriften
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
LABS-Konformität: VDMA24364-Zone III
Lagertemperatur: -20 °C ... 60 °C
Relative Luftfeuchtigkeit: 0 - 90 %
Schutzart: IP20
Schutzklasse: III
Umgebungstemperatur: 0 °C ... 50 °C
Hinweis zur Umgebungstemperatur: Oberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten.
Flächenmomente 2. Grades Iy: 3770 mm⁴
Flächenmomente 2. Grades Iz: 4190 mm⁴
Max. Kraft Fy: 50 N
Max. Kraft Fz: 50 N
Max. Moment Mx: 2.5 Nm
Max. Moment My: 8 Nm
Max. Moment Mz: 8 Nm
Max. Vorschubkraft Fx: 50 N
Richtwert Nutzlast, waagrecht: 2.8 kg
Vorschubkonstante: 58 mm/U
Referenzlebensdauer: 5000 km
Wartungsintervall: Lebensdauerschmierung
Zuschlag bewegte Masse pro 10 mm Hub: 0.31 g
Anzahl digitale Logikausgänge 24 V DC: 2
Anzahl digitale Logikeingänge: 2
Spezifikation Logikeingang: in Anlehnung an IEC 61131-2, Typ 1
Arbeitsbereich Logikeingang: 24 V
IO-Link, SIO-Mode Unterstützung: Ja
Eigenschaften Logikeingang: konfigurierbarnicht galvanisch getrennt
IO-Link, Protokollversion: Device V 1.1
IO-Link, Communication mode: COM3 (230,4 kBaud)
IO-Link, Port class: A
IO-Link, Anzahl Ports: Device 1
IO-Link, Prozessdatenbreite OUT: 2 Byte
IO-Link, Prozessdateninhalt OUT: Move in 1 bitMove out 1 bitQuit Error 1 bitMove Intermediate 1 bit
IO-Link, Prozessdatenbreite IN: 2 Byte
IO-Link, Prozessdateninhalt IN: State Device 1 bitState In 1 bitState Intermediate 1 bitState Move 1 bitState Out 1 bit
IO-Link, Servicedateninhalt IN: 32 bit Force32 bit Position32 bit Speed
IO-Link, minimale Zykluszeit: 1 ms
IO-Link, Datenspeicher benötigt: 500 byte
Max. Leitungslänge: 15 m Ausgänge15 m Eingänge20 m bei IO-Link Betrieb
Schaltlogik Ausgänge: PNP (plusschaltend)
Schaltlogik Eingänge: PNP (plusschaltend)
IO-Link, Connection technology: Stecker
Logikschnittstelle, Anschlussart: Stecker
Logikschnittstelle, Anschlusstechnik: M12x1, A-codiert nach EN 61076-2-101
Logikschnittstelle, Anzahl Pole/Adern: 8
Logikschnittstelle, Anschlussbild: 00992264
Befestigungsart: Profilbefestigung
Werkstoff Profil: Aluminium-Knetlegierung, eloxiert
Werkstoff-Hinweis: RoHS konform
Werkstoff Antriebsdeckel: Aluminium-Knetlegierung, eloxiert
Werkstoff Riemenscheiben: hochlegierter Stahl rostfrei
Werkstoff Schlitten: Aluminium-Knetlegierung, eloxiert
Werkstoff Zahnriemenklemmkörper: Berylliumbronze
Werkstoff Zahnriemen: Polychloroprene mit Glascord und Nylonüberzug

Dokumenty

Dokumentace 8083931
Stáhnout
Datový list 8083931
Stáhnout
CAD data 8083931
Stáhnout

Popis výrobku výrobce

Dynamische, extrem preisattraktive Zahnriemenachsen-Einheit mit ruhigem Laufverhalten für einfachste Bewegungs- & Positionieraufgaben. Ideal für wirtschaftliche Verschiebe- und Transfer-Applikationen. Als Teil der Simplified Motion Series lässt sich ELGE-TB einfach konfigurieren und ohne Software direkt in Betrieb nehmen.

Další informace pro 8083931 od Festo

Autenticita článku: Původní článek
Stav článku: Nový
Jednotková hmotnost: 2,74 kg
Rozměry (D x Š x V): není k dispozici
Země původu**: Na vyžádání
Celní číslo zboží: 84798997
GTIN: 4052568458140
Soulad s RoHS: Ano
Výrobce: Festo
