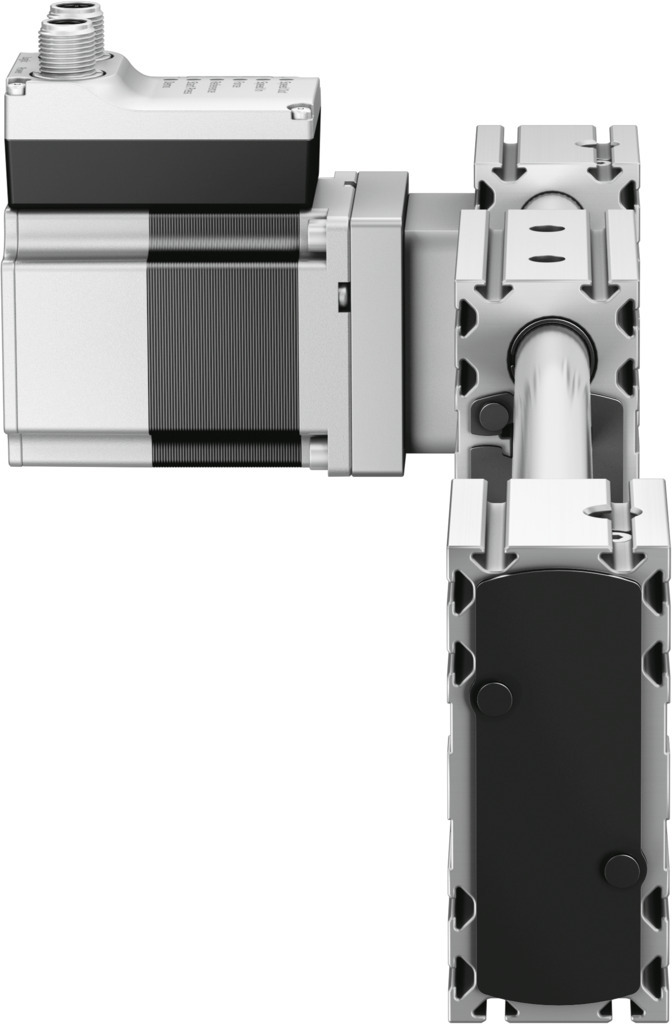

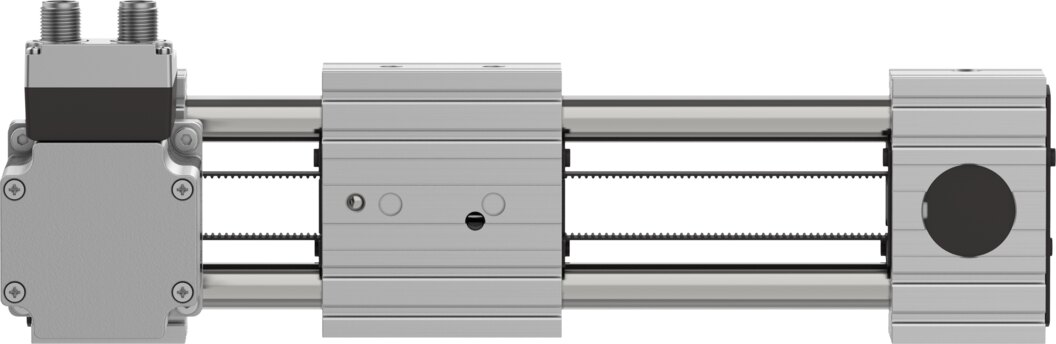

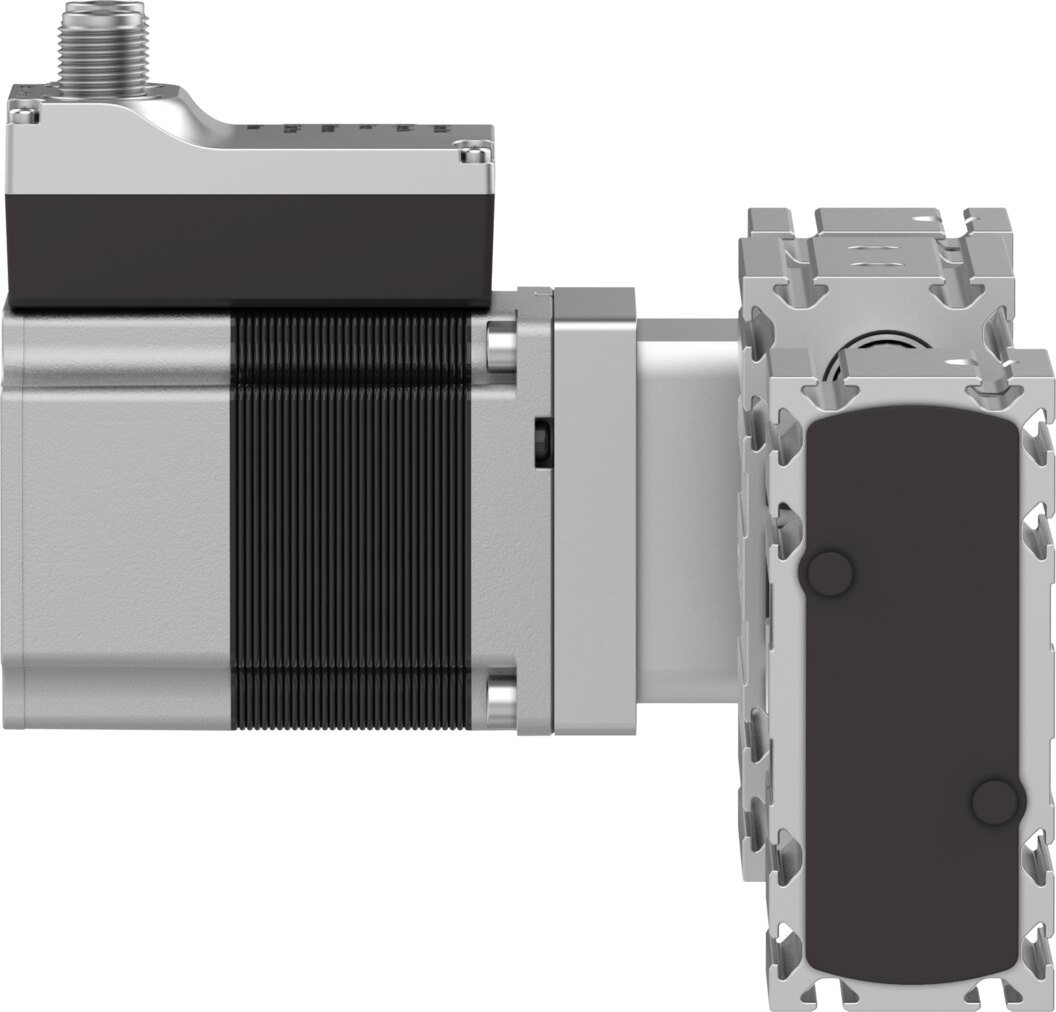

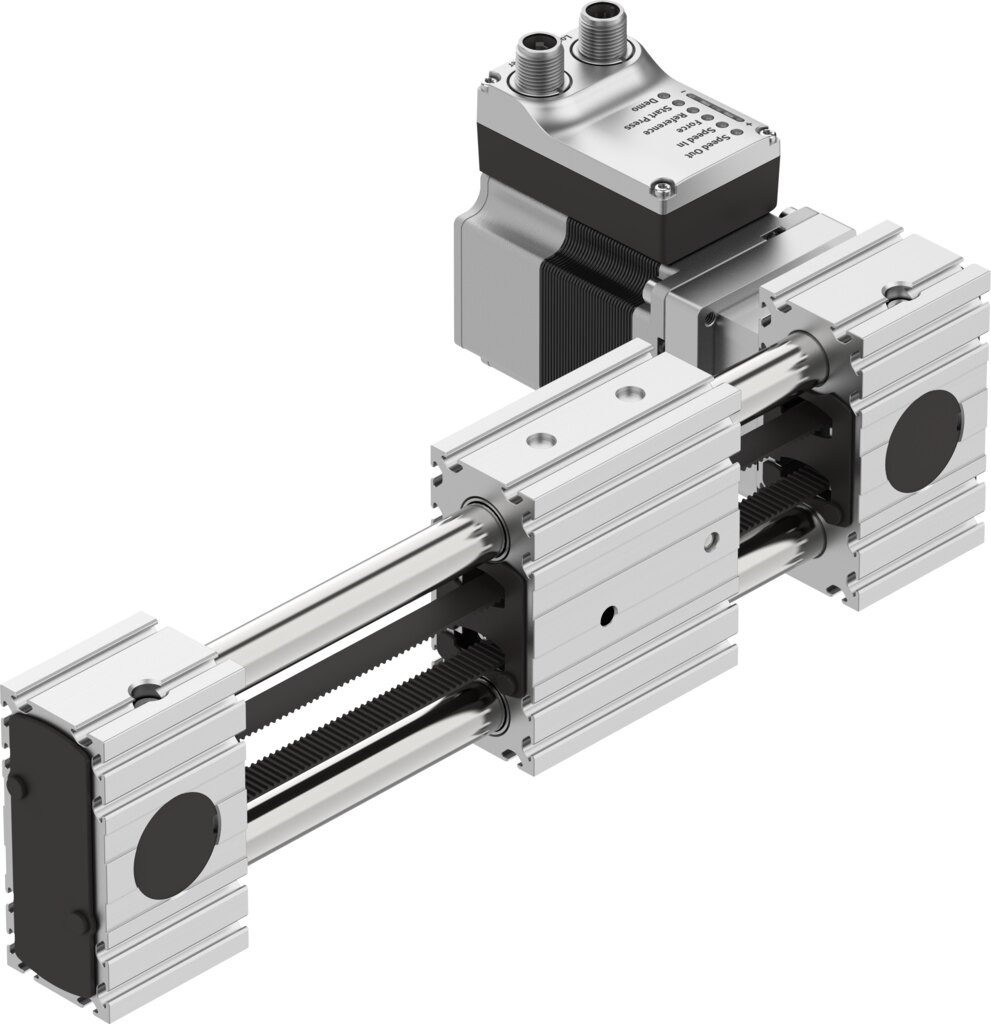

Festo 8083932 Zahnriemenachseneinheit

Preis & Verfügbarkeit

1.039,18 €

exkl. MwSt.

|

1.236,62 € inkl. MwSt.

Verpackungseinheit:
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|

Herstellerinformationen

Hersteller-Artikelname:
Zahnriemenachseneinheit
Klicken zum Kopieren
Hersteller-Artikelnummer:
8083932
Klicken zum Kopieren
Hersteller-Typenschlüssel:
ELGE-TB-35-200-0H-ST-M-H1-PLK-AA-AT-FR
Klicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Visa
Mastercard
American Express
PayPal
Eps
Ideal
Przelewy24
Support Mitarbeiter

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00
sales@partbase.com(alle Sprachen)
+49 39203 863988(Deutsch & Englisch)

Eigenschaften für 8083932 von Festo

Antriebsritzel Wirkdurchmesser
18.46 mm
Arbeitshub
200 mm
Baugröße
35
Zahnriemen-Dehnung
0.094 %
Zahnriemen-Teilung
2 mm
Einbaulage
waagrecht
Führung
Kugelumlaufführung
Konstruktiver Aufbau
mit Zahnriemenmit integriertem Antrieb
Motorart
Schrittmotor
Symbol
00997293
Positionserkennung
Motorencoderfür Näherungsschalter
Referenzierung
Festanschlag-Block positivFestanschlag-Block negativ
Rotorlagegeber
Encoder absolut single turn
Rotorlagegeber Messprinzip
magnetisch
Temperaturüberwachung
Abschaltung bei ÜbertemperaturIntegrierter präziser CMOS-Temperatursensor mit analogem Ausgang
Zusätzliche Funktionen
BedienoberflächeIntegrierte Endlagenerkennung
Anzeige
LED
Betriebsbereitschaftsanzeige
LED
Max. Beschleunigung
8.5 m/s²
Max. Geschwindigkeit
1.08 m/s
Geschwindigkeit „Speed Press“
0.024 m/s
Wiederholgenauigkeit
±0,1 mm
Eigenschaften digitale Logikausgänge
konfigurierbarnicht galvanisch getrennt
Einschaltdauer
100%
Isolationsschutzklasse
B
Max. Strom digitale Logikausgänge
100 mA
Max. Stromaufnahme
5300 mA
Max. Stromaufnahme Logik
0.3 A
Nennspannung DC
24 V
Nennstrom
5.3 A
Parametrierschnittstelle
IO-LinkBedienoberfläche
Rotorlagegeber Auflösung
16 bit
Zulässige Spannungsschwankungen
+/- 15 %
Spannungsversorgung, Anschlussart
Stecker
Spannungsversorgung, Anschlusstechnik
M12x1, T-codiert nach EN 61076-2-111
Spannungsversorgung, Anzahl Pole/Adern
4
Spannungsversorgung, Anschlussbild
00995989
Zulassung
RCM Mark
KC-Zeichen
KC-EMV
CE-Zeichen (siehe Konformitätserklärung)
nach EU-EMV-Richtlinienach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)
nach UK Vorschriften für EMVnach UK RoHS Vorschriften
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
LABS-Konformität
VDMA24364-Zone III
Lagertemperatur
-20 °C ... 60 °C
Relative Luftfeuchtigkeit
0 - 90 %
Schutzart
IP20
Schutzklasse
III
Umgebungstemperatur
0 °C ... 50 °C
Hinweis zur Umgebungstemperatur
Oberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten.
Flächenmomente 2. Grades Iy
3770 mm⁴
Flächenmomente 2. Grades Iz
4190 mm⁴
Max. Kraft Fy
50 N
Max. Kraft Fz
50 N
Max. Moment Mx
2.5 Nm
Max. Moment My
8 Nm
Max. Moment Mz
8 Nm
Max. Vorschubkraft Fx
50 N
Richtwert Nutzlast, waagrecht
2.8 kg
Vorschubkonstante
58 mm/U
Referenzlebensdauer
5000 km
Wartungsintervall
Lebensdauerschmierung
Zuschlag bewegte Masse pro 10 mm Hub
0.31 g
Anzahl digitale Logikausgänge 24 V DC
2
Anzahl digitale Logikeingänge
2
Spezifikation Logikeingang
in Anlehnung an IEC 61131-2, Typ 1
Arbeitsbereich Logikeingang
24 V
IO-Link, SIO-Mode Unterstützung
Ja
Eigenschaften Logikeingang
konfigurierbarnicht galvanisch getrennt
IO-Link, Protokollversion
Device V 1.1
IO-Link, Communication mode
COM3 (230,4 kBaud)
IO-Link, Port class
A
IO-Link, Anzahl Ports
Device 1
IO-Link, Prozessdatenbreite OUT
2 Byte
IO-Link, Prozessdateninhalt OUT
Move in 1 bitMove out 1 bitQuit Error 1 bitMove Intermediate 1 bit
IO-Link, Prozessdatenbreite IN
2 Byte
IO-Link, Prozessdateninhalt IN
State Device 1 bitState In 1 bitState Intermediate 1 bitState Move 1 bitState Out 1 bit
IO-Link, Servicedateninhalt IN
32 bit Force32 bit Position32 bit Speed
IO-Link, minimale Zykluszeit
1 ms
IO-Link, Datenspeicher benötigt
500 byte
Max. Leitungslänge
15 m Ausgänge15 m Eingänge20 m bei IO-Link Betrieb
Schaltlogik Ausgänge
PNP (plusschaltend)
Schaltlogik Eingänge
PNP (plusschaltend)
IO-Link, Connection technology
Stecker
Logikschnittstelle, Anschlussart
Stecker
Logikschnittstelle, Anschlusstechnik
M12x1, A-codiert nach EN 61076-2-101
Logikschnittstelle, Anzahl Pole/Adern
8
Logikschnittstelle, Anschlussbild
00992264
Befestigungsart
Profilbefestigung
Werkstoff Profil
Aluminium-Knetlegierung, eloxiert
Werkstoff-Hinweis
RoHS konform
Werkstoff Antriebsdeckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Riemenscheiben
hochlegierter Stahl rostfrei
Werkstoff Schlitten
Aluminium-Knetlegierung, eloxiert
Werkstoff Zahnriemenklemmkörper
Berylliumbronze
Werkstoff Zahnriemen
Polychloroprene mit Glascord und Nylonüberzug
Dokumente

Hersteller-Artikelbeschreibung

Dynamische, extrem preisattraktive Zahnriemenachsen-Einheit mit ruhigem Laufverhalten für einfachste Bewegungs- & Positionieraufgaben. Ideal für wirtschaftliche Verschiebe- und Transfer-Applikationen. Als Teil der Simplified Motion Series lässt sich ELGE-TB einfach konfigurieren und ohne Software direkt in Betrieb nehmen.

Weitere Informationen für 8083932 von Festo

Artikel-Authentizität
Originalartikel
Artikelzustand
Neu
Einzelgewicht
2,99 kg
Maße (L x B x H)
nicht verfügbar
Ursprungsland**
Auf Anfrage
Zolltarifnummer
84798997
GTIN
4052568458157
RoHS konform
Ja
Hersteller
Festo
