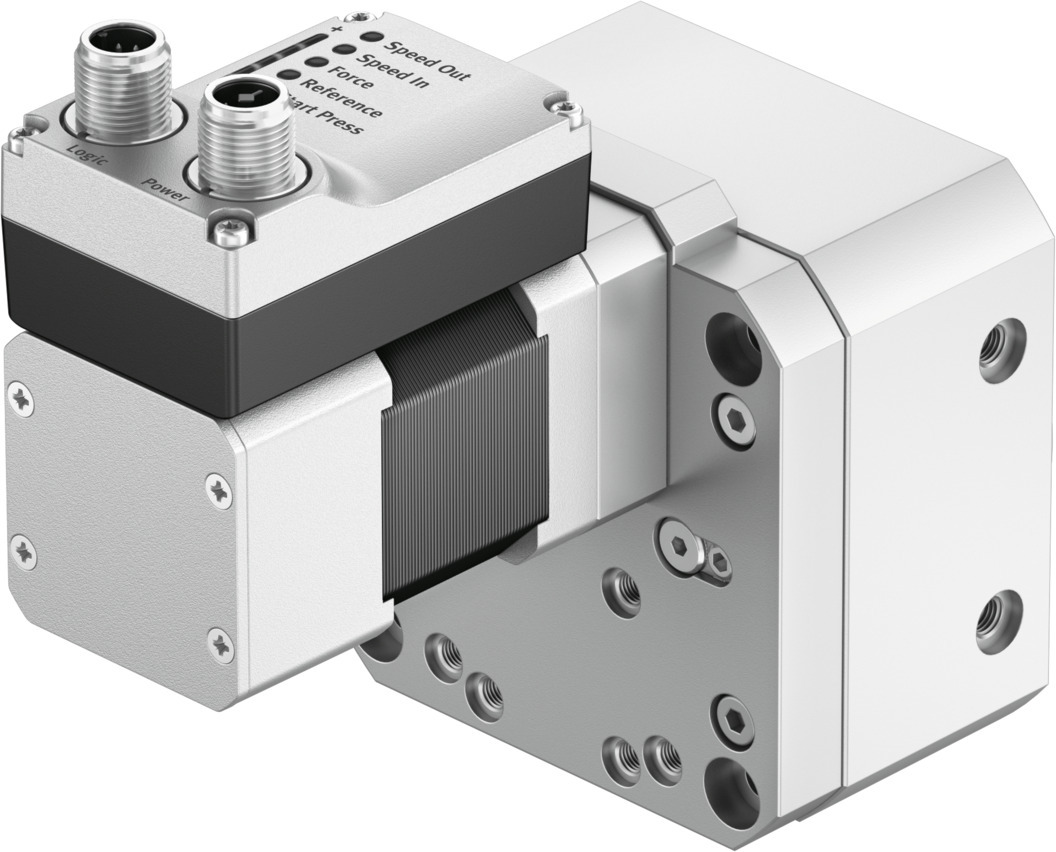

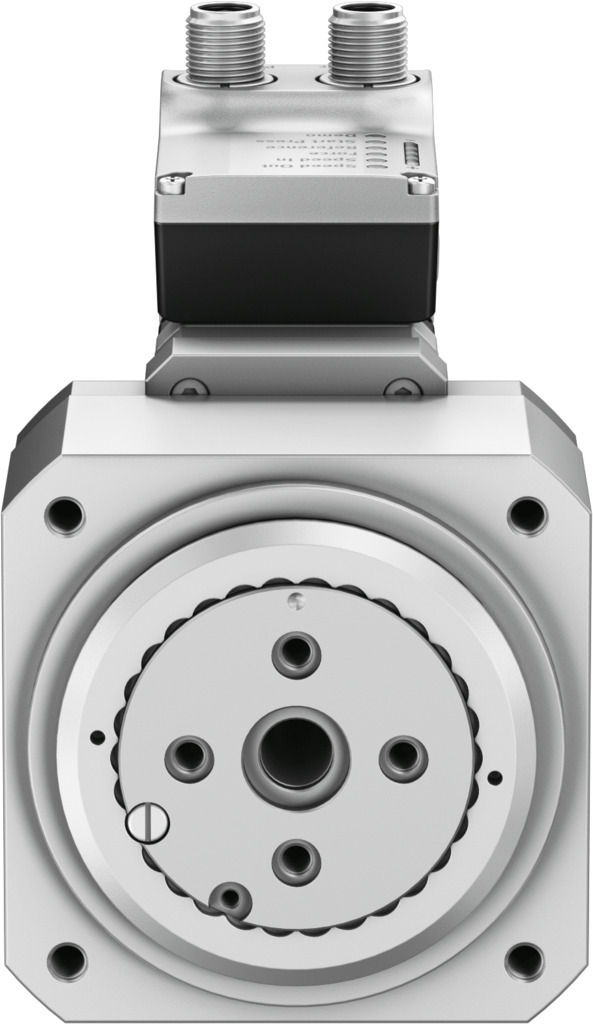

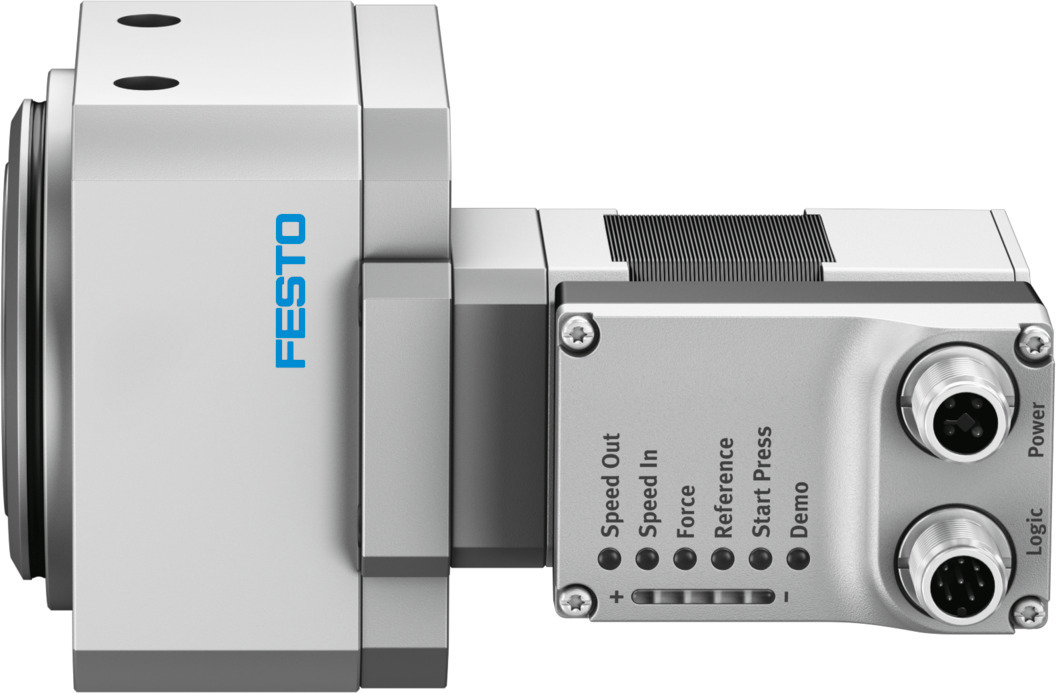

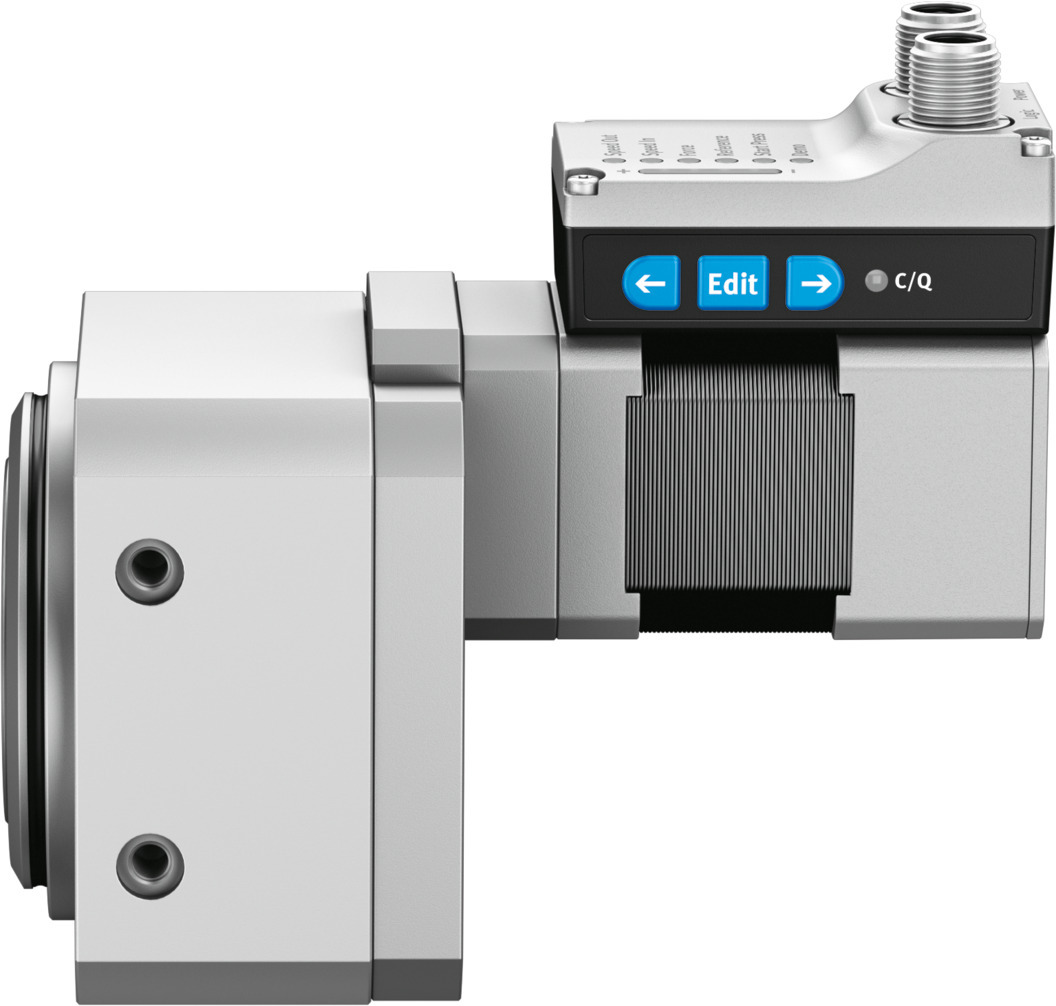

Festo Unità di attuatore rotanteCodice tipo del produttore:

Prezzo e disponibilità

Disponibilità:
Spedizione:
Spedizione gratuita·Nessun valore minimo d'ordine|

Trovato a un prezzo migliore altrove? Inviateci l'offerta come link o PDF, di norma lo pareggiamo.

Unità di imballaggio:
1 Pezzo
oppure paga subito
Accettiamo
Fattura
Pagamento anticipato
Visa
Mastercard
American Express
PayPal
Eps
Ideal
Przelewy24
Forniamo ancheVedi assortimento

Raccordi e tubi

Raccordi filettati, giunti, rubinetteria e tubi in ottone, acciaio inox e plastica.

Supporto

Consulenza su scelta, alternative e disponibilità

Partbase Support, SupportFranz Bewerunge, SupportOle Dening, Support
Lun - Ven dalle 08:00 - 18:00
+49 39203 863988 (tedesco e inglese)sales@partbase.com (tutte le lingue)
Bekannt aus
  • konstruktionspraxis
  • O+P Fluidtechnik
  • e-commerce magazin
  • Industrieanzeiger
Auch über
  • Conrad Marketplace
  • SAP Ariba
  • Simple System

Proprietà per 8087819 di Festo

Grandezza
25
Struttura costruttiva
attuatore rotante elettromeccanicocon attuatore integratocon riduttore integrato
Posizione di montaggio
qualsiasi
Tipo di fissaggio
con filettatura interna
Angolo di rotazione
90°
Rapporto di trasmissione
9:1
Max. numero di giri
150 1/min
Max. velocità a 90°
105 1/min
Gioco torsionale
0.2 deg
Precisione di ripetibilità
±0,05 °
Rilevamento della posizione
Encoder motore
Max. forza assiale
350 N
Max. forza radiale
450 N
Momento d'inerzia ammesso
0.0065 kgm²
Angolo di passo a passo intero
1.8 deg
Tolleranza dell'angolo di passo
±5 %
Durata di inserzione
100%
Alimentazione di tensione, tipo di collegamento
Connettore
Alimentazione di tensione, tecnica di collegamento
M12x1, codifica T secondo EN 61076-2-111
Alimentazione di tensione, numero di poli/conduttori
4
Alimentazione di tensione, configurazione dei contatti
00995989
Interfaccia logica, tipo di collegamento
Connettore
Interfaccia logica, tecnica di collegamento
M12x1, codifica A secondo EN 61076-2-101
Interfaccia logica, numero di poli/conduttori
8
Interfaccia logica, configurazione dei contatti
00992264
Max. lunghezza del cavo
15 m uscite15 m ingressi20 m in funzionamento IO-Link
Tensione nominale DC
24 V
Corrente nominale
3 A
Corrente nominale del motore
3 A
Max. assorbimento di corrente
3000 mA
Variazioni di tensione ammesse
+/- 15 %
Numero di ingressi logici digitali
2
Caratteristiche dell'ingresso logico
configurabilenon galvanicamente separato
Specifica dell'ingresso logico
in base a IEC 61131-2, tipo 1
Campo di lavoro ingresso logico
24 V
Logica di commutazione ingressi
PNP (commutazione positiva)
Numero di uscite logiche digitali 24 V DC
2
Caratteristiche delle uscite logiche digitali
configurabilenon galvanicamente separato
Max. corrente delle uscite logiche digitali
100 mA
Logica di commutazione uscite
PNP (commutazione positiva)
IO-Link, supporto della modalità SIO
Ja
IO-Link, versione del protocollo
Device V 1.1
IO-Link, modalità di comunicazione
COM3 (230,4 kBaud)
IO-Link, classe di porta
A
IO-Link, numero di porte
1
IO-Link, larghezza dei dati di processo OUT
2 byte
IO-Link, contenuto dei dati di processo OUT
Move in 1 bitMove out 1 bitQuit Error 1 bitMove Intermediate 1 bit
IO-Link, larghezza dei dati di processo IN
2 byte
IO-Link, contenuto dei dati di processo IN
State Device 1 bitState In 1 bitState Intermediate 1 bitState Move 1 bitState Out 1 bit
IO-Link, contenuto dei dati di servizio IN
32 bit Force32 bit Position32 bit Speed
IO-Link, tempo di ciclo minimo
1 ms
IO-Link, memoria dati necessaria
500 byte
IO-Link, tecnica di collegamento
Connettore
Interfaccia di parametrizzazione
IO-LinkInterfaccia utente
Classe di protezione dell'isolamento
B
Tipo di motore
Motore passo-passo
Encoder di posizione del rotore
Encoder assoluto single turn
Encoder di posizione del rotore, principio di misura
magnetico
Encoder di posizione del rotore, risoluzione
16 bit
Riferimento
Blocco di arresto fisso positivoBlocco di arresto fisso negativo
Funzione di protezione
Monitoraggio della temperatura
Funzioni aggiuntive
Interfaccia utenteRilevamento integrato della posizione finale
Indicazione
LED
Indicazione di disponibilità operativa
LED
Simbolo
00997295
Accelerazione angolare
140 rad/s²
Omologazione
Marchio RCM
Marcatura KC
KC-EMV
Marcatura CE (v. dichiarazione di conformità)
secondo direttiva UE EMCsecondo direttiva UE RoHS
Marcatura UKCA (v. dichiarazione di conformità)
secondo normative UK per EMCsecondo normative UK RoHS
Coppia di picco
2.7 Nm
Codice interfaccia base
E8-55
Grado di protezione
IP40
Classe di protezione
III
Temperatura di stoccaggio
-20 °C ... 60 °C
Temperatura ambiente
0 °C ... 50 °C
Nota sulla temperatura ambiente
Oltre la temperatura ambiente di 30 °C è necessario rispettare una riduzione della potenza del 2 % per K.
Umidità relativa dell'aria
0 - 85 %
Resistenza alle vibrazioni
Prova di impiego nel trasporto con grado di severità 1 secondo FN 942017-4 e EN 60068-2-6
Resistenza agli urti
Prova d'urto con grado di severità 1 secondo FN 942017-5 e EN 60068-2-27
Conformità LABS
VDMA24364 zona III
Nota sul materiale
conforme RoHS
Materiale flangia
Lega di alluminio da lavorazione plastica, anodizzata
Materiale corpo
Lega di alluminio da lavorazione plastica, anodizzata
Velocità "Speed Press"
3 m/s
Max. assorbimento di corrente logica
0.3 A
Intervallo di manutenzione
Lubrificazione a vita
Documenti

Descrizione articolo del produttore

Unità di attuatore rotante robusta ed economica con supporto a cuscinetti a sfere robusto della tavola rotante per compiti di oscillazione e rotazione molto semplici. Ideale per semplici operazioni di oscillazione, anche in presenza di carichi meccanici elevati. Come parte della Simplified Motion Series, ERMS è facile da configurare e può essere messo in funzione direttamente senza software.

Ulteriori informazioni per 8087819 di Festo

Autenticità dell'articolo
Articolo originale
Condizione dell'articolo
Nuovo
Peso unitario
1,47 kg
Dimensioni (L x P x A)
non disponibile
Paese di origine**
Su richiesta
Codice tariffa doganale
85013100
GTIN
4052568458829
Conforme RoHS
Sì
