Neu & Original

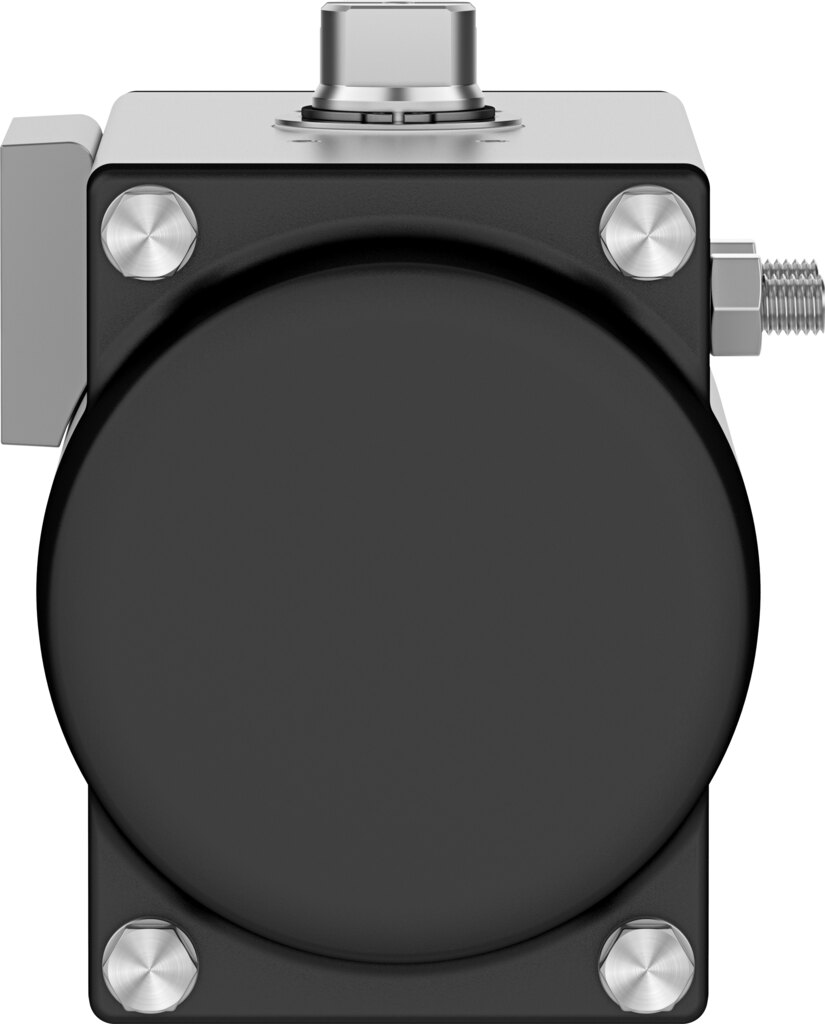

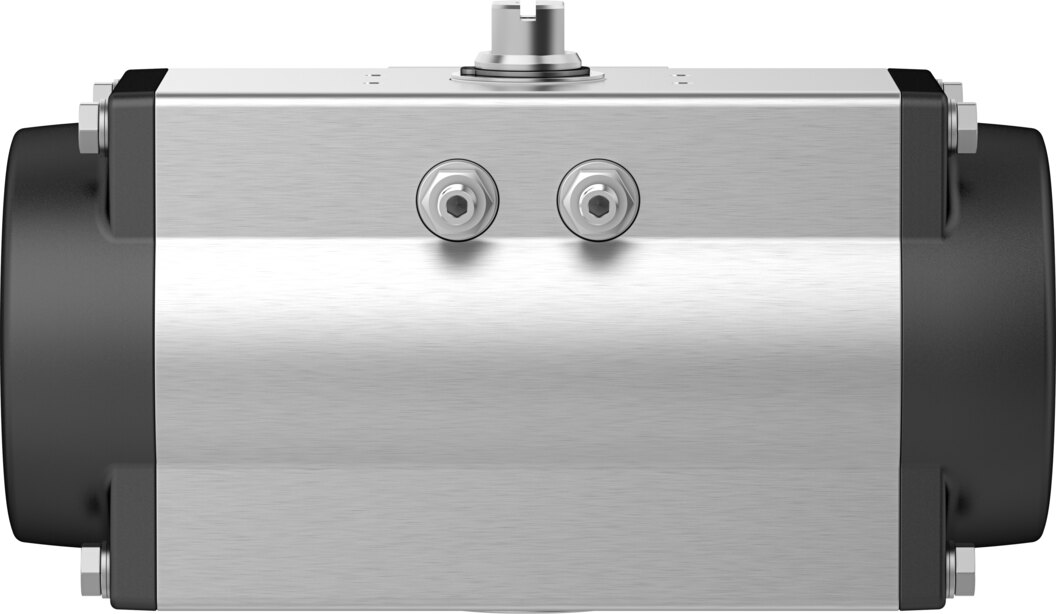

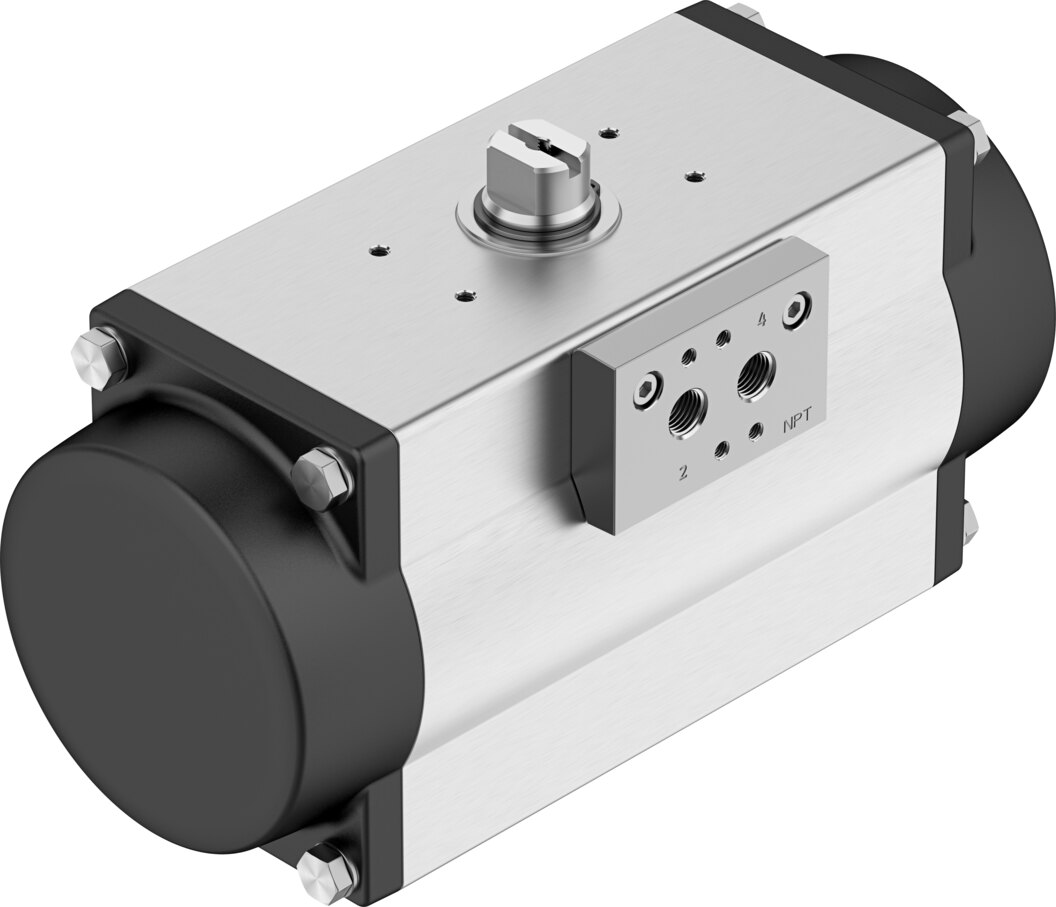

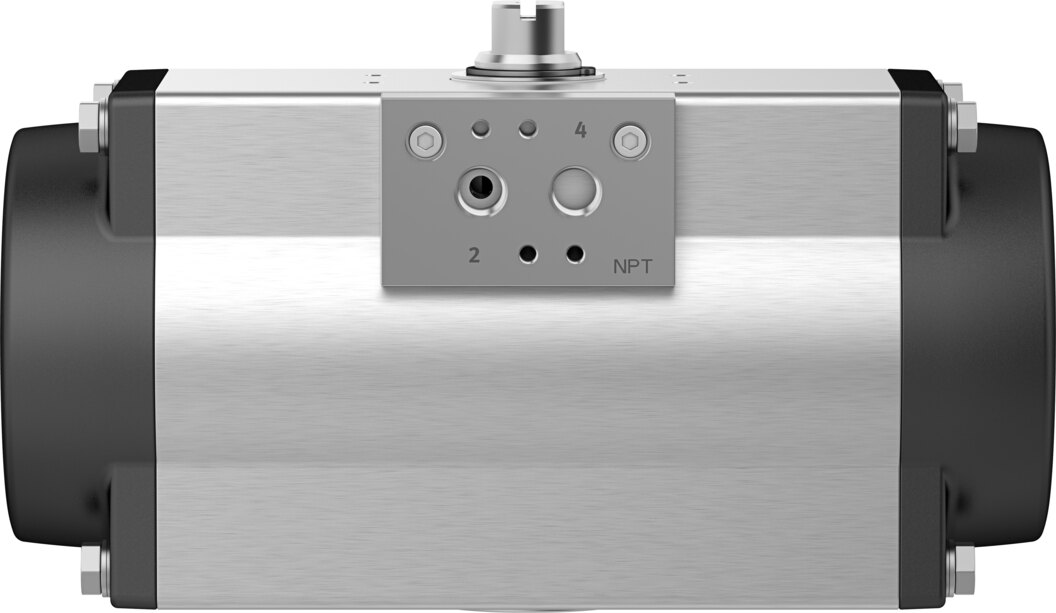

Festo 8144439 Schwenkantrieb
Preis & Verfügbarkeit
446,92 €
exkl. MwSt.
|531,83 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- SchwenkantriebKlicken zum Kopieren
- Hersteller-Artikelnummer:
- 8144439Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- DFPD-N-160-RP-90-RS45-F07-17-R3-CKlicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über
Eigenschaften für 8144439 von Festo
- Baugröße Stellantrieb
- 160
- Flanschbohrbild
- F07
- Schwenkwinkel
- 90 deg
- Verstellbereich Endlage bei 0°
- -5 deg ... 5 deg
- Verstellbereich Endlage bei Nennschenkwinkel
- -5 deg ... 5 deg
- Wellenanschluss Tiefe
- 19 mm
- Norm Anschluss zur Armatur
- ISO 5211
- Einbaulage
- beliebig
- Funktionsweise
- einfachwirkend
- Konstruktiver Aufbau
- Zahnstange/Ritzel
- Schließrichtung
- rechtsschließend
- Symbol
- 00991266
- Ventilanschluss entspricht Norm
- VDI/VDE 3845 (NAMUR)
- Verbindungsstelle für Stellungsregler und Stellungsrückmelder entspricht Norm
- VDI/VDE 3845 Größe AA 1
- Geräte-Typ nach VDMA 66413
- Sicherheitsbauteil
- Sicherheitsfunktion
- Die Sicherheitsfunktion besteht darin, dass der Antrieb bei ausgeschalteter Druckluft und entlüfteter Federkammer in die definierte Sicherheitsschaltstellung schaltet. Diese Schaltbewegung wird durch die Federkraft des Federpakets realisiert.
- Safety Integrity Level (SIL)
- bis SIL 2 Low Demand modebis SIL 3 in einer redundanten Architekturbis SIL 1 High Demand mode
- Zertifiziert für Sicherheitsfunktion nach ISO 13849 und IEC 61508 (SIL)
- Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low DemandProdukt kann eingesetzt werden in SRP/CS bis SIL 1 High Demandbis SIL 3 in einer redundanten Architektur
- Berstdruck
- 24 bar
- Betriebsdruck
- 0.2 MPa ... 0.8 MPa
- Betriebsdruck
- 2 bar ... 8 bar
- Betriebsdruck
- 29 psi ... 116 psi
- Nennbetriebsdruck
- 0.45 MPa
- Nennbetriebsdruck
- 4.5 bar
- Nennbetriebsdruck
- 65.25 psi
- Maritime Klassifizierung
- siehe Zertifikat
- CE-Zeichen (siehe Konformitätserklärung)
- nach EU-Ex-Schutz-Richtlinie (ATEX)
- UKCA-Zeichen (siehe Konformitätserklärung)
- nach UK EX Vorschriften
- Ex-Schutz Zulassung außerhalb der EU
- EPL Db (GB)EPL Gb (GB)
- Explosionsschutz
- Zone 1 (ATEX)Zone 1 (UKEX)Zone 2 (ATEX)Zone 21 (ATEX)Zone 21 (UKEX)Zone 22 (ATEX)
- Zertifikat ausstellende Stelle
- DNV TAP00001CETÜV Rheinland 968/V 1106.01/2023
- ATEX-Kategorie Gas
- II 2G
- ATEX-Kategorie Staub
- II 2D
- Ex-Zündschutzart Gas
- Ex h IIC T4 Gb X
- Ex-Zündschutzart Staub
- Ex h IIIC T105°C Db X
- Ex-Umgebungstemperatur
- -20°C <= Ta <= +80°C
- Betriebsmedium
- Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs-/Steuermedium
- Taupunkt min. 10 °C unterhalb der Umgebungs- und MediumstemperaturGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
- LABS-Konformität
- VDMA24364-B1/B2-L
- Lagertemperatur
- -20 °C ... 60 °C
- Umgebungstemperatur
- -20 °C ... 80 °C
- Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel
- 88.4 Nm
- Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel
- 46 Nm
- Hinweis zum Drehmoment
- Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung.
- Federrückstellmoment bei Schwenkwinkel 0°
- 43.3 Nm
- Federrückstellmoment bei Schwenkwinkel 90°
- 85.7 Nm
- Luftverbrauch bei 0,6 MPa (6 bar, 87 psi) pro Zyklus 0°-Nennschwenkwinkel-0°
- 5.9 l
- Wellenanschluss
- T17
- Pneumatischer Anschluss
- 1/4 NPT
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Anschlussplatte
- Aluminium-Knetlegierung, eloxiert
- Werkstoff Deckel
- Aluminium-Druckguss, eloxiert
- Werkstoff Dichtungen
- NBR
- Werkstoff Feder
- Federstahl
- Werkstoff Gehäuse
- Aluminium, eloxiert
- Werkstoff Kolben
- Aluminium-Druckguss
- Werkstoff Lager
- POM
- Werkstoff Nocke
- hochlegierter Stahl rostfrei
- Werkstoff Schrauben
- hochlegierter Stahl rostfrei
- Werkstoff Welle
- hochlegierter Stahl rostfrei
- Dokumente
- Dokumentation 8144439
- Dokumentation 8144439
- Datenblatt 8144439
- Produktzuverlässigkeits-Datenblatt 8144439
- CAD-Daten 8144439
Hersteller-Artikelbeschreibung
Die Baureihe DFPD verfügt über eine Zahnstange-Ritzel-Kombination mit einem konstanten Drehmomentverlauf über den gesamten Schwenkbereich. Mit den Schwenkantrieben DFPD automatisieren Sie Absperrklappen, Kugelhähne und Luftklappen bestens.
Weitere Informationen für 8144439 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 7,00 kg
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84123900
- GTIN
- 4052568574437
- RoHS konform
- Ja
- Hersteller
- Festo
*:Lieferzeiten sind nicht verbindlich und können sich ändern.
**:Die Herkunftsinformationen der Produkte dienen nur zur Orientierung. Die tatsächliche Herkunft kann abweichen. Dies garantiert keine Vorteile in Bezug auf Importvorteile oder Verfügbarkeit aus bestimmten Ländern.
***:Alle Produktangaben, technischen Daten und Abbildungen erfolgen ohne Gewähr. Produktbilder dienen teilweise als Symbolbilder und können vom tatsächlichen Artikel abweichen.
