Festo SvingaktuatorProducentens type-nøgle:

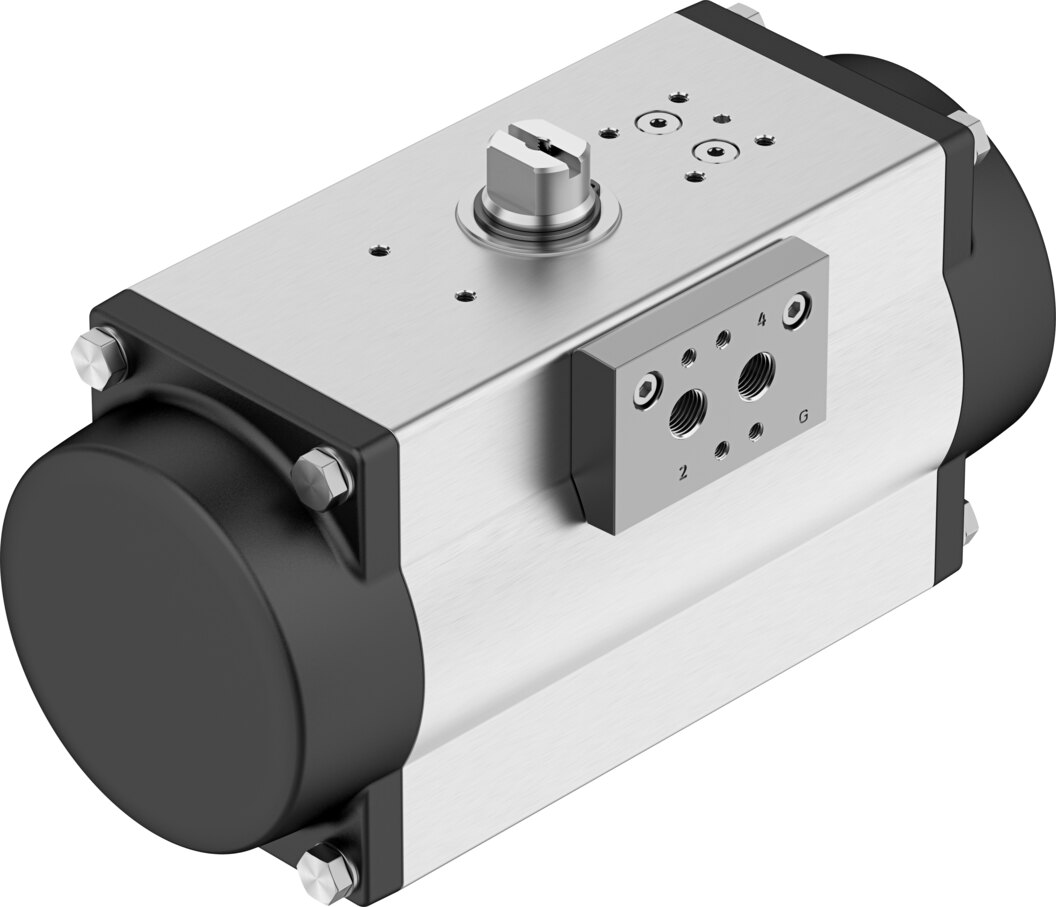

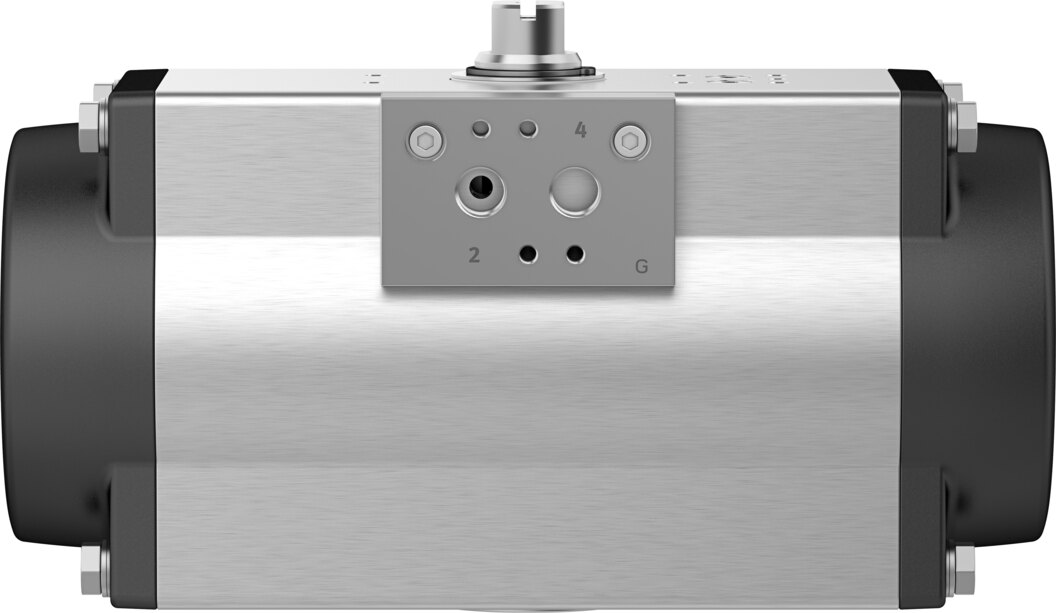

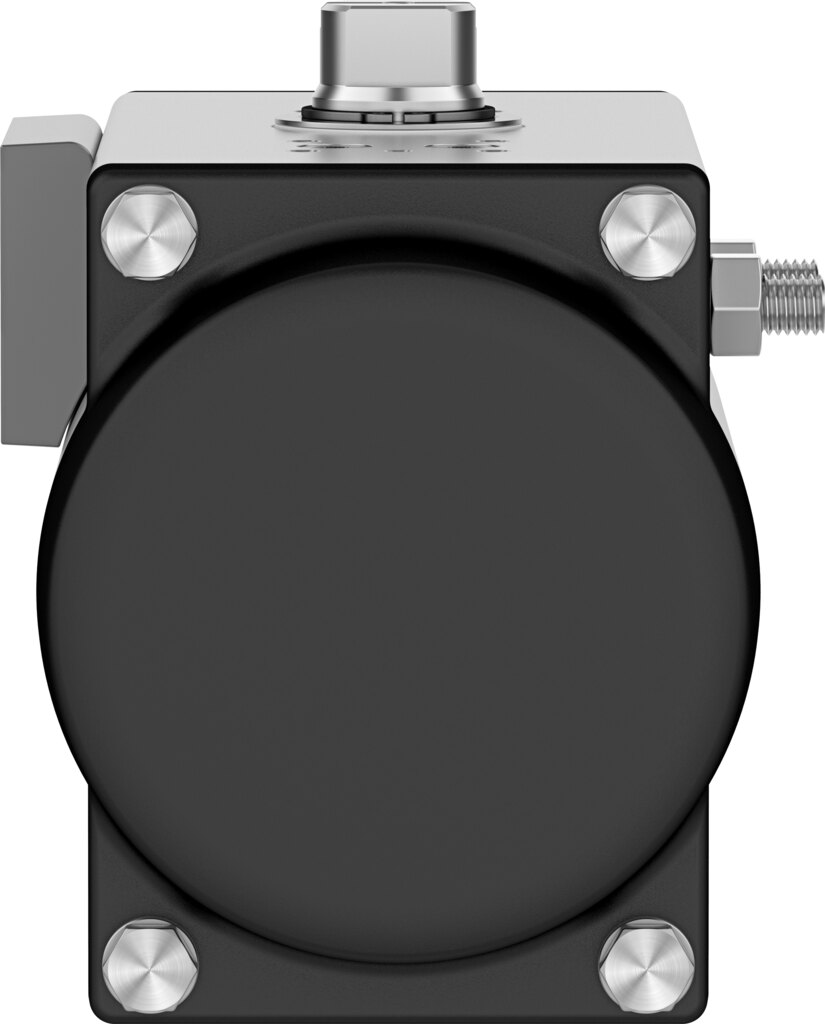

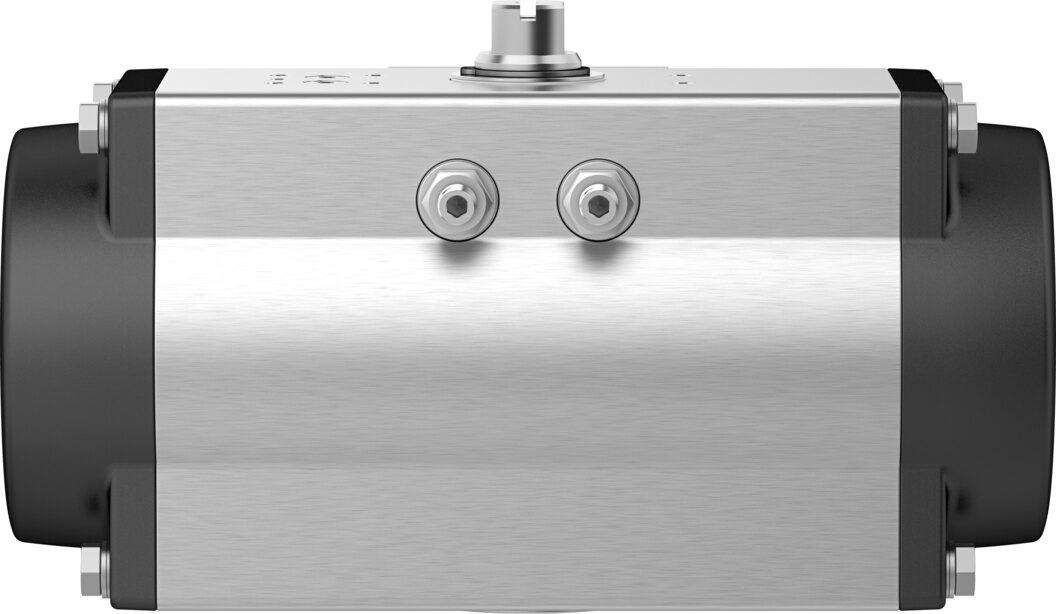

Name: Festo Svingaktuator 8144441 (DFPD-160-RP-90-RS35-F07-17-R3-C-VDE2)
Brand: Festo
SKU: 8144441
Price: 450.22 EUR
Availability: InStock

Tilgængelighed:

Forsendelse:

Gratis forsendelse·Ingen minimumsordreværdi|

Fundet billigere et andet sted? Send os tilbuddet som link eller PDF, vi matcher det som regel.

Emballageenhed:

1 stk.

Antal

eller betal direkte

Vi accepterer

Faktura

Forudbetaling

Vi leverer ogsåSe sortimentet

Fittings & slanger

Gevindfittings, koblinger, armaturer og slanger i messing, rustfrit stål og plast.

Support

Rådgivning om valg, alternativer og tilgængelighed

E-mailRing op WhatsApp

Mon - Fri 08:00 - 18:00

+49 39203 863988 (Tysk og Engelsk)sales@partbase.com (alle sprog)

Bekannt aus

Auch über

Funktioner for 8144441 fra Festo

Størrelse aktuator: 160
Flangeboringsbillede: F07
Svingningsvinkel: 90 deg
Justeringsområde endeposition ved 0°: -5 deg ... 5 deg
Justeringsområde endeposition ved nominel svingningsvinkel: -5 deg ... 5 deg
Akseltilslutning dybde: 19 mm
Standard for tilslutning til armatur: ISO 5211
Monteringsposition: vilkårlig
Funktionsmåde: enkeltvirkende
Konstruktion: Tandstang/tandhjul
Lukkeretning: højrelukkende
Symbol: 00991266
Ventiltilslutning overholder standard: VDI/VDE 3845 (NAMUR)
Samlested for positioner og positionsmelder overholder standard: VDI/VDE 3845 størrelse AA 1
Enhedstype iht. VDMA 66413: Sikkerhedskomponent
Sikkerhedsfunktion: Sikkerhedsfunktionen består i, at drevet skifter til den definerede sikkerhedsstilling, når trykluften er slukket og fjederkammeret er udluftet. Denne skiftebevægelse realiseres af fjederpakkens fjederkraft.
Safety Integrity Level (SIL): op til SIL 2 Low Demand modeop til SIL 3 i en redundant arkitekturop til SIL 1 High Demand mode
Certificeret til sikkerhedsfunktion iht. ISO 13849 og IEC 61508 (SIL): Produktet kan anvendes i SRP/CS op til SIL 2 Low DemandProduktet kan anvendes i SRP/CS op til SIL 1 High Demandop til SIL 3 i en redundant arkitektur
Sprængtryk: 24 bar
Driftstryk: 0.2 MPa ... 0.8 MPa
Driftstryk: 2 bar ... 8 bar
Driftstryk: 29 psi ... 116 psi
Nominelt driftstryk: 0.35 MPa
Nominelt driftstryk: 3.5 bar
Nominelt driftstryk: 50.75 psi
Maritim klassificering: se certifikat
CE-mærke (se overensstemmelseserklæring): iht. EU-direktivet om eksplosionsbeskyttelse (ATEX)
UKCA-mærke (se overensstemmelseserklæring): iht. UK EX-forskrifter
Ex-godkendelse uden for EU: EPL Db (GB)EPL Gb (GB)
Eksplosionsbeskyttelse: Zone 1 (ATEX)Zone 1 (UKEX)Zone 2 (ATEX)Zone 21 (ATEX)Zone 21 (UKEX)Zone 22 (ATEX)
Certifikatudstedende organ: DNV TAP00001CETÜV Rheinland 968/V 1106.01/2023
ATEX-kategori gas: II 2G
ATEX-kategori støv: II 2D
Ex-tændbeskyttelsesart gas: Ex h IIC T4 Gb X
Ex-tændbeskyttelsesart støv: Ex h IIIC T105°C Db X
Ex-omgivelsestemperatur: -20°C <= Ta <= +80°C
Driftsmedium: Trykluft iht. ISO 8573-1:2010 [7:4:4]
Henvisning til drifts-/styremedium: Dugpunkt min. 10 °C under omgivelses- og medietemperaturenSmurt drift mulig (derefter altid nødvendig)
LABS-overensstemmelse: VDMA24364-B1/B2-L
Opbevaringstemperatur: -20 °C ... 60 °C
Omgivelsestemperatur: -20 °C ... 80 °C
Drejningsmoment ved nominelt driftstryk og 0° svingningsvinkel: 68.8 Nm
Drejningsmoment ved nominelt driftstryk og 90° svingningsvinkel: 35.8 Nm
Henvisning til drejningsmoment: Drevets driftsmoment må ikke være højere end det maksimalt tilladte moment angivet i ISO 5211, i forhold til monteringsflangens og koblingens størrelse.
Fjederreturmoment ved svingningsvinkel 0°: 33.7 Nm
Fjederreturmoment ved svingningsvinkel 90°: 66.6 Nm
Luftforbrug ved 0,6 MPa (6 bar, 87 psi) pr. cyklus 0°-nominel svingningsvinkel-0°: 5.9 l
Akseltilslutning: T17
Pneumatisk tilslutning: G1/4
Materialehenvisning: RoHS-konform
Materiale tilslutningsplade: Aluminium-smedelegering, anodiseret
Materiale dæksel: Trykstøbt aluminium, anodiseret
Materiale pakninger: NBR
Materiale fjeder: Fjederstål
Materiale hus: Aluminium, anodiseret
Materiale stempel: Trykstøbt aluminium
Materiale leje: POM
Materiale knast: højlegeret rustfrit stål
Materiale skruer: højlegeret rustfrit stål
Materiale aksel: højlegeret rustfrit stål

Dokumenter

Dokumentation 8144441
Download
Dokumentation 8144441
Download
Datablad 8144441
Download
Pålideligheds-datablad 8144441
Download
CAD data 8144441
Download

Producentens artikelbeskrivelse

Serien DFPD har en tandstang-tandhjul-kombination med et konstant momentforløb over hele svingområdet. Med svingaktuatorerne DFPD automatiserer De spjældventiler, kugleventiler og luftspjæld optimalt.

Yderligere oplysninger for 8144441 fra Festo

Vareautenticitet: Original artikel
Varetilstand: Ny
Enkeltvægt: 6,85 kg
Dimensioner (L x B x H): ikke tilgængelig
Oprindelsesland**: På anmodning
Toldvarenummer: 84123900
GTIN: 4052568574451
RoHS-overensstemmelse: Ja
Producent: Festo
