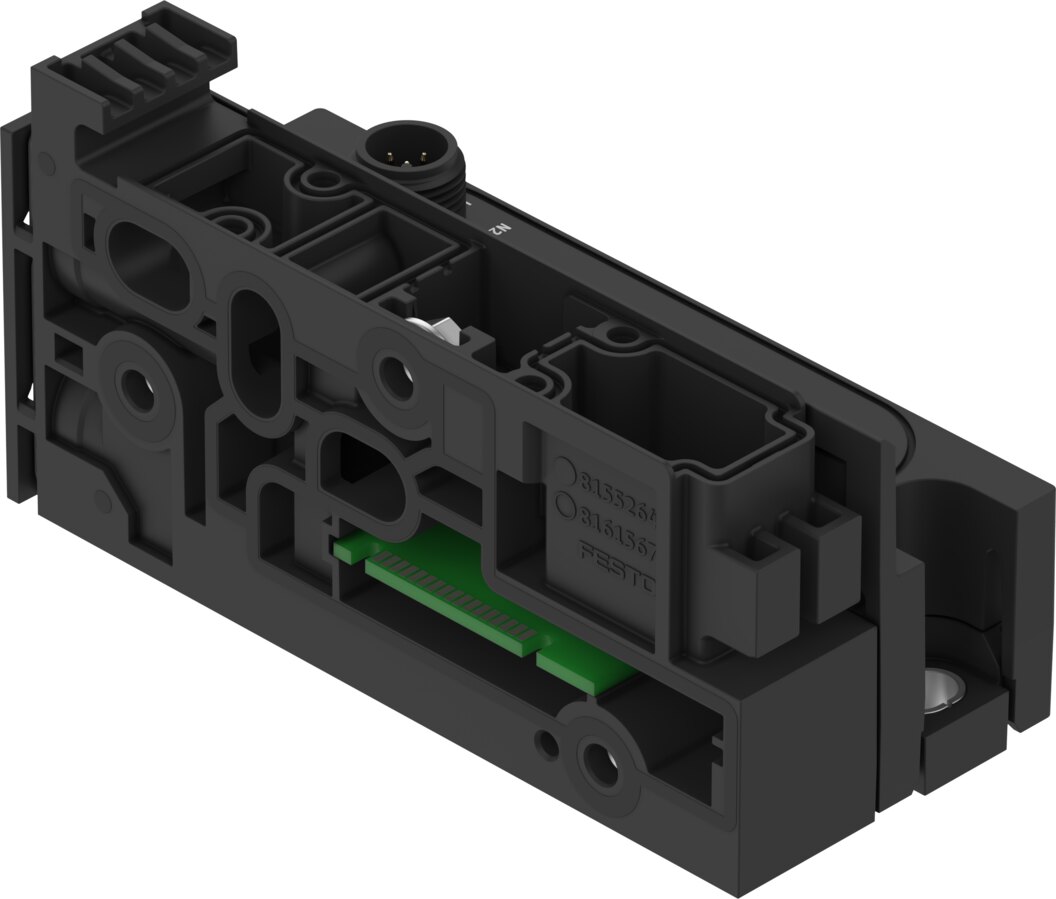

Festo 8189590 Placa de interligação - Bild 2

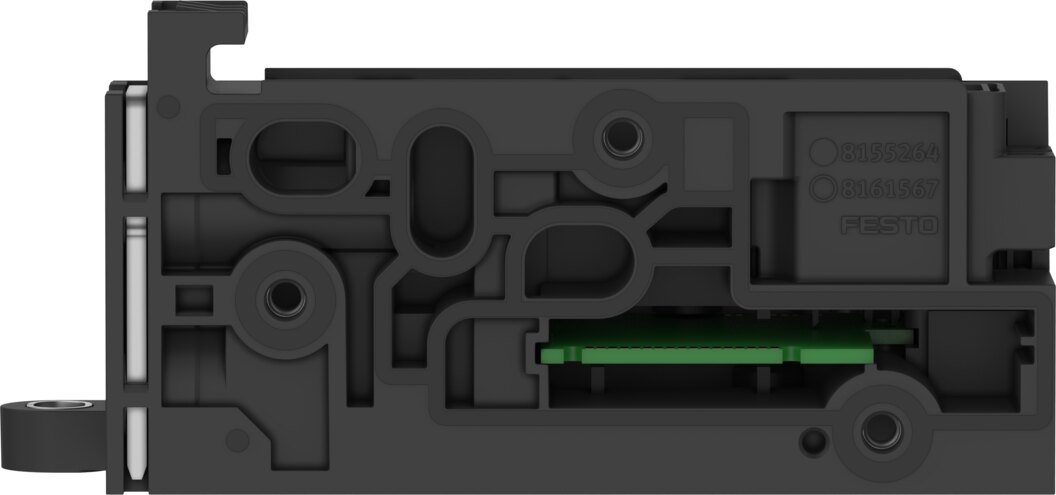

Festo 8189590 Placa de interligação - Bild 3

Imagem simbólica

Bekannt aus

Auch über

Festo Placa de interligaçãoChave de tipo do fabricante:

Name: Festo Placa de interligação 8189590 (VABX-A-P-EL-E12-IOS-SHUH-XL)
Brand: Festo
SKU: 8189590
Price: 128.84 EUR
Availability: InStock

Disponibilidade:

Envio:

Envio gratuito·Sem valor mínimo de encomenda|

Encontrou mais barato noutro sítio? Envie-nos a proposta como link ou PDF, normalmente acompanhamos o preço.

Unidade de Embalagem:

1 peça

Quantidade

ou pagar diretamente

Aceitamos

Fatura

Pagamento antecipado

Também fornecemosVer catálogo

Conexões e mangueiras

Conexões roscadas, engates, válvulas e mangueiras em latão, aço inox e plástico.

Suporte

Consultoria sobre seleção, alternativas e disponibilidade

E-mailLigar WhatsApp

Seg. - Sex. das 08:00 - 18:00

+49 39203 863988 (Alemão e Inglês)sales@partbase.com (todos os idiomas)

Bekannt aus

Auch über

Características para 8189590 de Festo

Tamanho: 12
Resistência a vibrações: Ensaio de utilização em transporte com grau de severidade 2 conforme FN 942017-4 e EN 60068-2-6
Resistência a choques: Ensaio de choque com grau de severidade 2 conforme FN 942017-5 e EN 60068-2-27
Posição da ligação: lateral
Proteção contra inversão de polaridade: ja
Diagnóstico por LED: (Saídas) Alimentação de tensão de cargaEstado da ligação
Estrutura da ilha de válvulas: Tamanhos de válvula combináveis
Número máximo de bobinas de válvula: 32
Compatível com: Ilha de válvulas VTUX-A-P
Dimensões L x C x A: 45,6 mm x 117,4 mm x 53,9 mm
Proteção (curto-circuito): fusível eletrónico interno por canal
Consumo de corrente próprio à tensão de funcionamento nominal eletrónica/sensores: típico 10 mA
Consumo de corrente próprio à tensão de funcionamento nominal da carga: típico 15 mA
Nota sobre a tensão de funcionamento: Necessárias fontes de alimentação SELV/PELVRespeitar a queda de tensão
Consumo de potência a 24 VDC: 0.24 W
Alimentação de corrente máx.: 2 x 4 A (fusível externo necessário)
Tensão de funcionamento nominal DC eletrónica/sensores: 24 V
Tensão de funcionamento nominal DC da carga: 24 V
Isolamento galvânico das saídas canal - comunicação interna: ja
Isolamento galvânico entre as tensões de alimentação eletrónica/sensores e carga/válvulas: ja
Protocolo: IO-Link
Grau de sujidade: 2
Oscilações de tensão admissíveis eletrónica/sensores: ± 25 %
Oscilações de tensão admissíveis da carga: ± 10 %
Aprovação: Marca RCM
Marcação KC: KC-EMV
Marcação CE (ver declaração de conformidade): conforme Diretiva CEM da UEconforme Diretiva RoHS da UE
Marcação UKCA (ver declaração de conformidade): conforme regulamentos do Reino Unido para CEMconforme regulamentos RoHS do Reino Unido
Classe de resistência à corrosão CRC: 2 - solicitação de corrosão moderada
Conformidade LABS: VDMA24364-B1/B2-L
Temperatura de armazenamento: -20 °C ... 70 °C
Humidade relativa do ar: 5 - 95 %
Tipo de proteção: IP65
Temperatura ambiente: -5 °C ... 50 °C
Altitude de utilização nominal: <= 2000 m NHN
Altitude de instalação máx.: 3500 m
Binário de aperto máx. da montagem mural: 6 Nm
Comando elétrico: IO-Link
IO-Link, Versão do protocolo: Device V 1.1
IO-Link, Modo de comunicação: COM3 (230,4 kBaud)
IO-Link, Classe de porta: B
IO-Link, Largura dos dados de processo OUT: 4 bytes
IO-Link, Tempo de ciclo mínimo: 500 µs
Comprimento máx. do cabo: 20 m
Tipos de comunicação: IO-Link
Saída do cabo: reto
Ligação elétrica: M12
Tipo de fixação da placa de ligação: com furo passante
Tipo de fixação: com furo passante para parafuso M5
Ligação pneumática 1: para cartucho 15 mm
Ligação pneumática 5: para cartucho 15 mm
Nota sobre o material: Em conformidade com RoHS
Material da placa de ligação: Reforçado com PA
Material da tampa: Reforçado com PA
Material das vedações: NBR
Material da película: Poliéster
Material do casquilho: aço de alta liga inoxidável
Material do grampo: aço de alta liga inoxidável
Material da porca: aço de alta liga inoxidável

Documentos

Documentação 8189590
Baixar
Documentação 8189590
Baixar
Folha de dados 8189590
Baixar
Dados CAD 8189590
Baixar

Informações adicionais para 8189590 de Festo

Autenticidade do artigo: Artigo original
Estado do artigo: Novo
Peso unitário: 124,4 g
Dimensões (C x L x A): não disponível
País de origem**: Sob consulta
Número de mercadoria aduaneira: 84819000
GTIN: 4052568638191
Conformidade RoHS: Sim
Fabricante: Festo
