Neu & Original

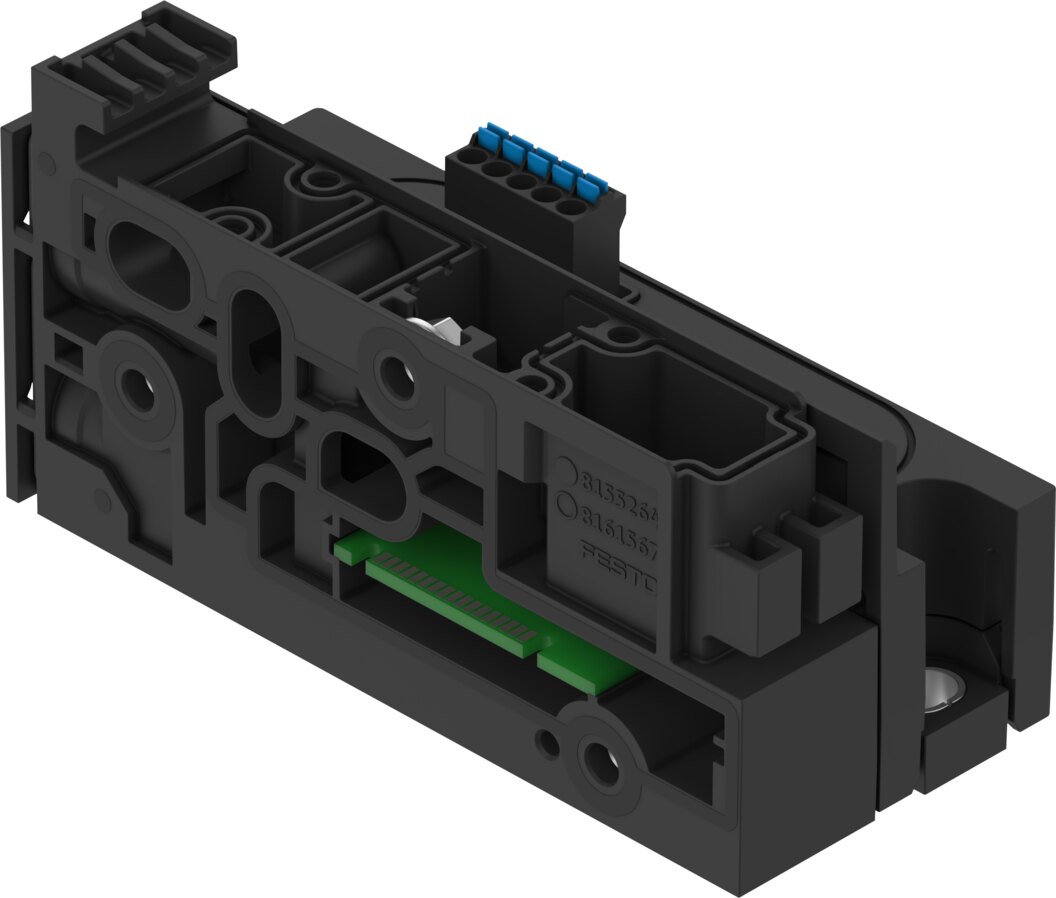

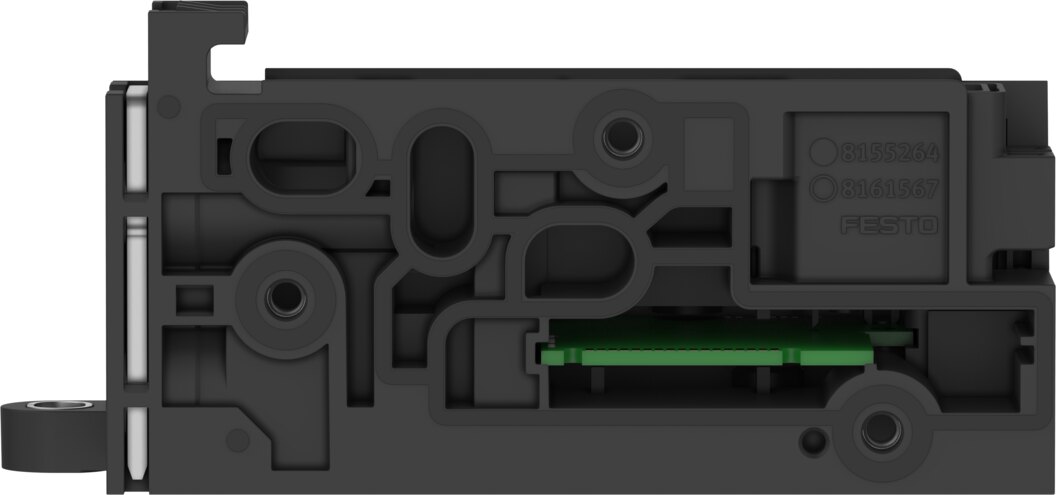

Festo 8189591 Verkettungsplatte
Preis & Verfügbarkeit
101,65 €
exkl. MwSt.
|120,96 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- VerkettungsplatteKlicken zum Kopieren
- Hersteller-Artikelnummer:
- 8189591Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- VABX-A-P-EL-E12-IOL-SHUH-XLKlicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über
Eigenschaften für 8189591 von Festo
- Baugröße
- 12
- Schwingfestigkeit
- Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
- Schockfestigkeit
- Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
- Anschlusslage
- seitlich
- Verpolungsschutz
- ja
- Diagnose per LED
- (Ausgänge) Spannungsversorgung LastVerbindungsstatus
- Ventilinselaufbau
- Ventilgrößen mischbar
- Maximale Anzahl Ventilspulen
- 32
- Kompatibel mit
- Ventilinsel VTUX-A-P
- Abmessungen B x L x H
- 45,6 mm x 117,4 mm x 53,9 mm
- Absicherung (Kurzschluss)
- interne elektronische Sicherung pro Kanal
- Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren
- typisch 10 mA
- Eigenstromaufnahme bei Nennbetriebsspannung Last
- typisch 15 mA
- Hinweis zur Betriebsspannung
- SELV/PELV Netzteile erforderlichSpannungsabfall beachten
- Leistungsaufnahme bei 24 VDC
- 0.24 W
- Max. Stromversorgung
- 2 x 4 A (externe Sicherung erforderlich)
- Nennbetriebsspannung DC Elektronik/Sensoren
- 24 V
- Nennbetriebsspannung DC Last
- 24 V
- Potenzialtrennung Ausgänge Kanal - interne Kommunikation
- ja
- Potentialtrennung zwischen den Versorgungsspannungen Elektronik/Sensorik und Last/Ventile
- ja
- Protokoll
- IO-Link
- Verschmutzungsgrad
- 2
- Zulässige Spannungsschwankungen Elektronik/Sensoren
- ± 25 %
- Zulässige Spannungsschwankungen Last
- ± 10 %
- Zulassung
- RCM Mark
- KC-Zeichen
- KC-EMV
- CE-Zeichen (siehe Konformitätserklärung)
- nach EU-EMV-Richtlinienach EU-RoHS-Richtlinie
- UKCA-Zeichen (siehe Konformitätserklärung)
- nach UK Vorschriften für EMVnach UK RoHS Vorschriften
- Korrosionsbeständigkeitsklasse KBK
- 2 - mäßige Korrosionsbeanspruchung
- LABS-Konformität
- VDMA24364-B1/B2-L
- Lagertemperatur
- -20 °C ... 70 °C
- Relative Luftfeuchtigkeit
- 5 - 95 %
- Schutzart
- IP40
- Umgebungstemperatur
- -5 °C ... 50 °C
- Nenneinsatzhöhe
- <= 2000 m NHN
- Max. Aufstellhöhe
- 3500 m
- Max. Anziehdrehmoment Wandmontage
- 6 Nm
- Elektrische Ansteuerung
- IO-Link
- IO-Link, Protokollversion
- Device V 1.1
- IO-Link, Communication mode
- COM3 (230,4 kBaud)
- IO-Link, Port class
- B
- IO-Link, Prozessdatenbreite OUT
- 4 Byte
- IO-Link, minimale Zykluszeit
- 500 µs
- Max. Leitungslänge
- 20 m
- Kommunikationstypen
- IO-Link
- Anschlussquerschnitt
- 0.2 mm² ... 1.5 mm²
- Kabelabgang
- gerade
- Elektrischer Anschluss
- Push-in
- Befestigungsart Anschlussplatte
- mit Durchgangsbohrung
- Befestigungsart
- mit Durchgangsbohrung für Schraube M5
- Pneumatischer Anschluss 1
- für Cartridge 15 mm
- Pneumatischer Anschluss 5
- für Cartridge 15 mm
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Anschlussplatte
- PA-verstärkt
- Werkstoff Deckel
- PA-verstärkt
- Werkstoff Dichtungen
- NBR
- Werkstoff Folie
- Polyester
- Werkstoff Hülse
- hochlegierter Stahl rostfrei
- Werkstoff Klammer
- hochlegierter Stahl rostfrei
- Werkstoff Mutter
- hochlegierter Stahl rostfrei
- Dokumente
- Dokumentation 8189591
- Dokumentation 8189591
- Datenblatt 8189591
- CAD-Daten 8189591
Weitere Informationen für 8189591 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 127,4 g
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84819000
- GTIN
- 4052568638504
- RoHS konform
- Ja
- Hersteller
- Festo
