INA Rotule lisseClé de type fabricant:

Name: INA Rotule lisse GE10-AW-A (GE10-AW-A)
Brand: INA
SKU: GE10-AW-A
Price: 81.44 EUR
Availability: InStock

Disponibilité:

Livraison:

Forfait 14 € HTen Allemagne|

Trouvé moins cher ailleurs ? Envoyez-nous l'offre par lien ou en PDF, nous nous alignons en général.

Unité d'emballage:

1 pièce

Quantité

ou payer directement

Nous acceptons

Facture

Paiement anticipé

Support

Conseil sur le choix, les alternatives et la disponibilité

E-mailAppeler WhatsApp

Lun. - Ven. de 08:00 - 18:00

+49 39203 863988 (Allemand & Anglais)sales@partbase.com (toutes les langues)

Bekannt aus

Auch über

Caractéristiques pour GE10-AW-A de INA

Diamètre d'alésage du roulement: 10 mm
Diamètre extérieur du roulement: 30 mm
Hauteur: 9,5 mm
Largeur de la bague intérieure: 7,9 mm
Charge dynamique de base axiale: 73.200 N
Charge statique de base axiale: 122.000 N
Distance du chanfrein: 0,6 mm
Distance du chanfrein: 0,2 mm

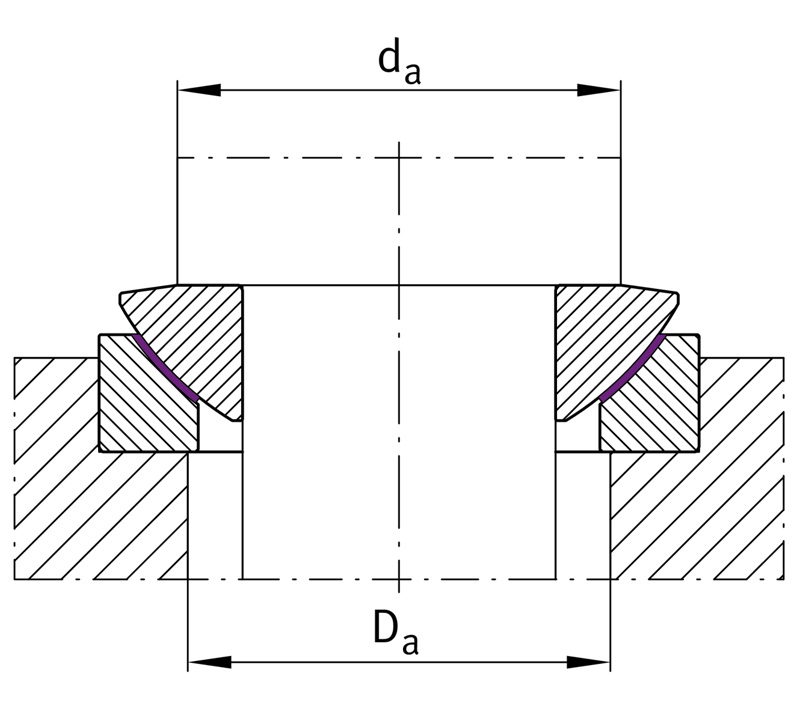

Cote de raccordement de la bague intérieure: 21 mm
Diamètre de raccordement du logement: 18,5 mm
Diamètre de la bille: 32 mm
Diamètre extérieur de l'œil: 27,5 mm
Diamètre de la face frontale de la rondelle-arbre: 21 mm
Diamètre d'alésage de la rondelle-logement: 16,5 mm
Largeur de la bague extérieure: 6 mm
Distance entre surfaces planes: 7 mm
Angle de basculement: 10 °
Diamètre d'alésage du roulement, tolérance supérieure: 0 mm
Diamètre d'alésage du roulement, tolérance inférieure: -0,008 mm
Diamètre extérieur, tolérance supérieure: 0 mm
Diamètre extérieur, tolérance inférieure: -0,009 mm
Hauteur, tolérance supérieure: 0 mm
Largeur de la bague intérieure, tolérance supérieure: 0 mm
Hauteur, tolérance inférieure: -0,4 mm
Largeur de la bague intérieure, tolérance inférieure: -0,24 mm
Largeur de la bague extérieure, tolérance supérieure: 0 mm
Largeur de la bague extérieure, tolérance inférieure: -0,24 mm
Température de service min.: -50 °C
Température de service max.: 150 °C
Marque: INA
Norme de type de base: GE10-AW-A
CAO disponible: Oui
Calcul disponible: Oui

Documents

滑动轴承 GE10-AW-A
Télécharger
Gleitlager GE10-AW-A
Télécharger
Plain Bearings GE10-AW-A
Télécharger
Paliers lisses GE10-AW-A
Télécharger
すべり軸受 GE10-AW-A
Télécharger
Paliers lisses GE10-AW-A
Télécharger
すべり軸受 GE10-AW-A
Télécharger
Gleitlager GE10-AW-A
Télécharger
Plain Bearings GE10-AW-A
Télécharger
滑动轴承 GE10-AW-A
Télécharger
Large Size Bearings GE10-AW-A
Télécharger
Großlager GE10-AW-A
Télécharger

Description d'article fabricant

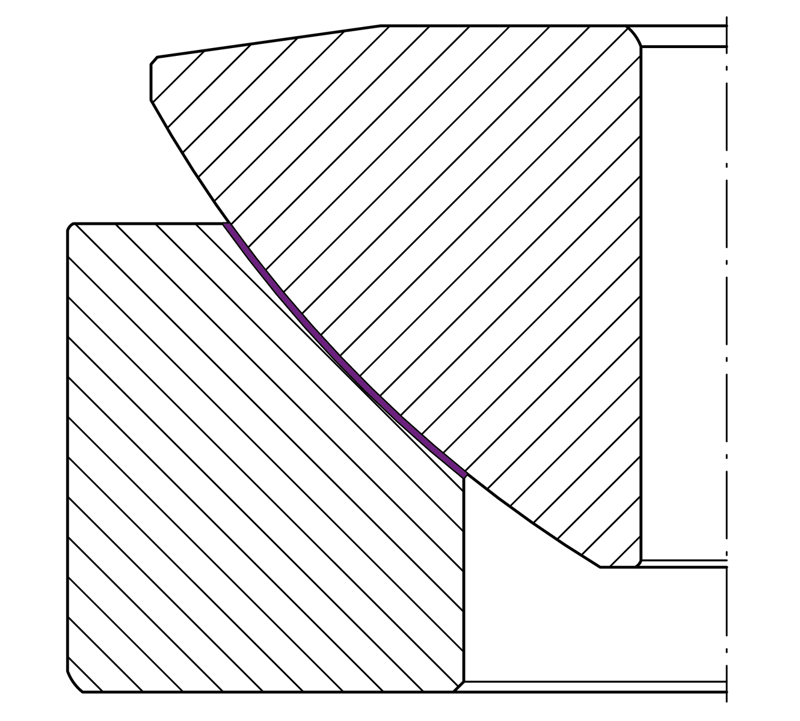

Rotule lisse axiale, sans entretien, DIN ISO 12240-3, rondelle d'arbre chromée dur, ouverte

Informations supplémentaires pour GE10-AW-A de INA

Authenticité de l'article: Article original
État de l'article: Neuf
Poids unitaire: 38,082 g
Dimensions (L x l x H): non disponible
Pays d'origine**: Sur demande
Numéro de douane: 84833080
GTIN: 4012802547375
Conforme RoHS: Sur demande
Fabricant: INA
