Neu & Original

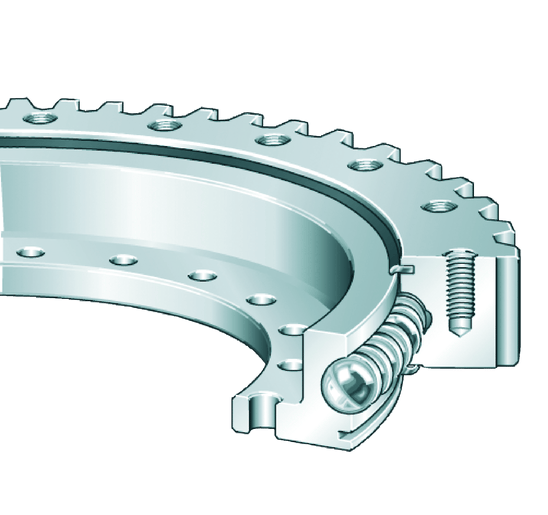

INA VLA200414-N Drehverbindung, Vierpunktlager, außenverzahnt
Preis & Verfügbarkeit
2.768,76 €
exkl. MwSt.
|3.294,82 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- Drehverbindung, Vierpunktlager, außenverzahntKlicken zum Kopieren
- Hersteller-Artikelnummer:
- VLA200414-NKlicken zum Kopieren
- Hersteller-Typenschlüssel:
- VLA200414Klicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über

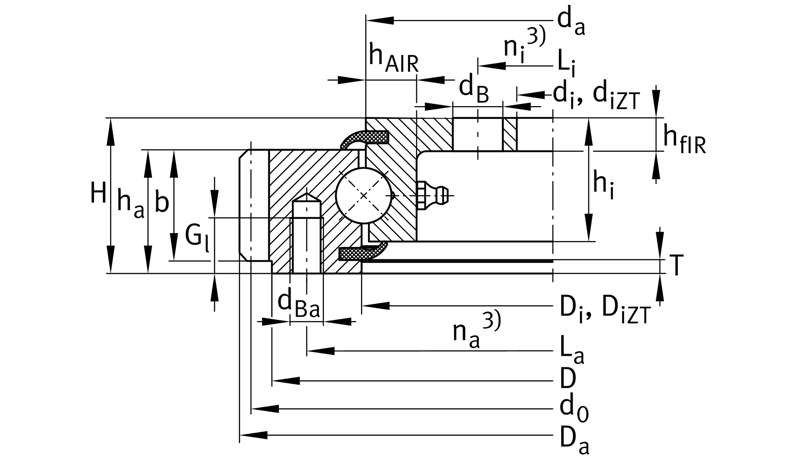

Eigenschaften für VLA200414-N von INA
- Innendurchmesser Innenring
- 304 mm
- Oberer Toleranzwert Innendurchmesser
- 0,5 mm
- Untere Toleranz Innendurchmesser
- 0 mm
- Flanschhöhe Innenring
- 12 mm
- Höhe
- 56 mm
- Außendurchmesser
- 503,3 mm
- Zentrierlänge Innenring
- 12 mm
- Höhe Außenring
- 44,5 mm
- Höhe Innenring
- 44,5 mm
- Innendurchmesser Außenring
- 415,5 mm
- Obere Toleranz Innendurchmesser Außenring
- 0,5 mm
- Untere Toleranz Innendurchmesser Außenring
- 0 mm
- Außendurchmesser Innenring
- 412,5 mm
- Obere Toleranz Außendurchmesser Innenring
- 0 mm
- Untere Toleranz Außendurchmesser Innenring
- -0,5 mm
- Anzahl Befestigungsbohrungen Innenring
- 12
- Teilkreis Befestigungsbohrungen Innenring
- 332 mm
- Durchmesser Befestigungsbohrung
- 18 mm
- Anzahl Befestigungsbohrungen Außenring
- 10
- Teilkreis Befestigungsbohrungen Außenring
- 455 mm
- Gewindedurchmesser Befestigungsbohrung
- M12
- Gewindetiefe Befestigungsgewinde
- 20 mm
- Ringquerschnitt
- 20 mm
- Zulässiger Reibschluss Befestigungsschrauben
- 41.300 N
- Teilkreisdurchmesser der Verzahnung
- 495 mm
- Modul der Verzahnung
- 5 mm
- Zähnezahl
- 99
- Verzahnungsbreite
- 40 mm
- Freidrehung Außenring
- 480 mm
- Obere Toleranz Absatzdurchmesser Außenring
- 0 mm
- Untere Toleranz Absatzdurchmesser Außenring
- -0,5 mm
- Zulässige Zahnkraft (Zahnfußdauerfestigkeit bei einem Stoßfaktor von 1,2)
- 15.900 N
- Maximal zulässige Zahnkraft (Zahnfußbruchfestigkeit bei einem Stoßfaktor von 1,35)
- 23.600 N
- Betriebstemperatur min.
- -25 °C
- Betriebstemperatur max.
- 80 °C
- Dynamische Tragzahl, axial
- 137.000 N
- Statische Tragzahl, axial
- 295.000 N
- Dynamische Tragzahl, radial
- 124.000 N
- Statische Tragzahl, radial
- 110.000 N
- Marke
- INA
- Basis-Typ-Norm
- VLA200414
- CAD verfügbar
- Ja
- Berechnung verfügbar
- Ja
- Dokumente
- Slewing rings: Fitting and maintenance instructions VLA200414-N
- Drehverbindungen: Einbau- und Wartungsanleitung VLA200414-N
- Slewing rings VLA200414-N
- Drehverbindungen VLA200414-N
- Services VLA200414-N
- Dienstleistungen VLA200414-N
- Tables VLA200414-N
- Tabellen VLA200414-N
- Mounting of rolling bearings - Mechanical mounting VLA200414-N
- Einbau von Wälzlagern - Mechanischer Ausbau VLA200414-N
- Technical principles VLA200414-N
- Technische Grundlagen VLA200414-N
- Mounting of rolling bearing - Thermal mounting VLA200414-N
- Einbau von Wälzlagern - Thermischer Einbau VLA200414-N
- Dismounting of rolling bearings - Hydraulic dismounting VLA200414-N
- Ausbau von Wälzlagern - Hydraulischer Ausbau VLA200414-N
- Technical principles VLA200414-N
- Technische Grundlagen VLA200414-N
- Tables VLA200414-N
- Tabellen VLA200414-N
- Services VLA200414-N
- Dienstleistungen VLA200414-N
Hersteller-Artikelbeschreibung
Drehverbindung, Vierpunktlager, außenverzahnt
Weitere Informationen für VLA200414-N von INA
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 28,42 kg
- Maße (L x B x H)
- 304 mm x 503.3 mm x 56 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84834021
- GTIN
- 4012802114027
- RoHS konform
- Auf Anfrage
- Hersteller
- INA
*:Lieferzeiten sind nicht verbindlich und können sich ändern.
**:Die Herkunftsinformationen der Produkte dienen nur zur Orientierung. Die tatsächliche Herkunft kann abweichen. Dies garantiert keine Vorteile in Bezug auf Importvorteile oder Verfügbarkeit aus bestimmten Ländern.
***:Alle Produktangaben, technischen Daten und Abbildungen erfolgen ohne Gewähr. Produktbilder dienen teilweise als Symbolbilder und können vom tatsächlichen Artikel abweichen.
