INA Couronne d'orientation, roulement à rouleaux croisés, à denture extérieureClé de type fabricant:

Name: INA Couronne d'orientation, roulement à rouleaux croisés, à denture extérieure XSA140544-N (XSA140544)
Brand: INA
SKU: XSA140544-N
Price: 6485.26 EUR
Availability: InStock

Disponibilité:

Livraison:

Expédition par transporteur, frais indiqués dans le panier|

Trouvé moins cher ailleurs ? Envoyez-nous l'offre par lien ou en PDF, nous nous alignons en général.

Unité d'emballage:

1 pièce

Quantité

ou payer directement

Nous acceptons

Facture

Paiement anticipé

Support

Conseil sur le choix, les alternatives et la disponibilité

E-mailAppeler WhatsApp

Lun. - Ven. de 08:00 - 18:00

+49 39203 863988 (Allemand & Anglais)sales@partbase.com (toutes les langues)

Bekannt aus

Auch über

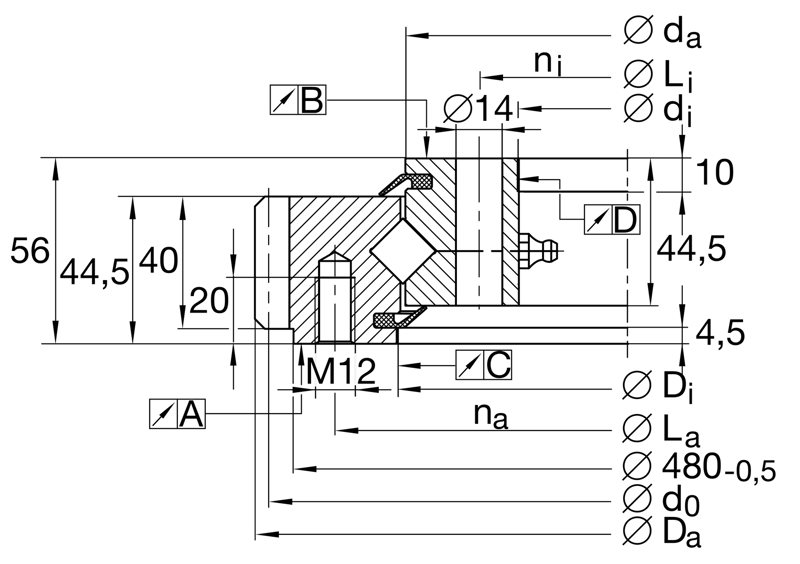

Caractéristiques pour XSA140544-N de INA

Diamètre de centrage de la bague intérieure: 474 mm
Tolérance du centrage du diamètre intérieur: IT7
Longueur de centrage de la bague intérieure: 10 mm
Diamètre extérieur: 640,3 mm
Diamètre de centrage de la bague extérieure: 547 mm
Tolérance du centrage du diamètre extérieur: IT7
Longueur de centrage de la bague extérieure: 4,5 mm
Hauteur: 56 mm
Hauteur de la bague extérieure: 44,5 mm
Cercle de perçage des trous de fixation de la bague extérieure: 585 mm
Nombre de trous de fixation de la bague extérieure: 28
Largeur de denture: 44,5 mm
Module de la denture: 6 mm
Nombre de dents: 105
Diamètre du cercle primitif de la denture: 630 mm
Force de denture admissible (résistance à la fatigue en pied de dent avec un facteur de choc de 1,2): 21.300 N
Force de denture maximale admissible (résistance à la rupture en pied de dent avec un facteur de choc de 1,35): 31.500 N
Diamètre extérieur de la bague intérieure: 543 mm
Tolérance supérieure du diamètre extérieur de la bague intérieure: 0 mm
Tolérance inférieure du diamètre extérieur de la bague intérieure: -0,5 mm
Hauteur de la bague intérieure: 44,5 mm
Diamètre du trou de fixation: 14 mm
Cercle de perçage des trous de fixation de la bague intérieure: 498 mm
Nombre de trous de fixation de la bague intérieure: 32
Diamètre de filetage du trou de fixation: M12
Profondeur de filetage: 20 mm
Précision de rotation A (par rapport au chemin de roulement): 0,04 mm
Précision de rotation B (par rapport au chemin de roulement): 0,04 mm
Précision de rotation C (par rapport au chemin de roulement): 0,07 mm
Précision de rotation D (par rapport au chemin de roulement): 0,06 mm
Température de service min.: -25 °C
Température de service max.: 80 °C
Charge dynamique de base axiale: 231.000 N
Charge statique de base axiale: 700.000 N
Charge radiale dynamique de base: 164.000 N
Charge radiale statique de base: 345.000 N
Précontrainte maximale: 0,03 mm
Précontrainte minimale: 0,01 mm
Adhérence admissible des vis de fixation: 115.600 N
Marque: INA
Norme de type de base: XSA140544
CAO disponible: Oui
Calcul disponible: Oui

Documents

Slewing rings: Fitting and maintenance instructions XSA140544-N
Télécharger
Drehverbindungen: Einbau- und Wartungsanleitung XSA140544-N
Télécharger
Slewing rings XSA140544-N
Télécharger
Drehverbindungen XSA140544-N
Télécharger
Dismounting of rolling bearings - Mechanical dismounting XSA140544-N
Télécharger
Ausbau von Wälzlagern - Mechanischer Ausbau XSA140544-N
Télécharger
Mounting of rolling bearings - Mounting of axial bearings XSA140544-N
Télécharger
Einbau von Wälzlagern - Einbau von Axiallagern XSA140544-N
Télécharger
Services XSA140544-N
Télécharger
Dienstleistungen XSA140544-N
Télécharger
Tables XSA140544-N
Télécharger
Tabellen XSA140544-N
Télécharger
Technical principles XSA140544-N
Télécharger
Technische Grundlagen XSA140544-N
Télécharger
Services XSA140544-N
Télécharger
Dienstleistungen XSA140544-N
Télécharger

Description d'article fabricant

Roulement à rouleaux croisés série standard 14, à denture extérieure, joint à lèvres des deux côtés

Informations supplémentaires pour XSA140544-N de INA

Authenticité de l'article: Article original
État de l'article: Neuf
Poids unitaire: 44,10 kg
Dimensions (L x l x H): 474 mm x 640.3 mm x 56 mm
Pays d'origine**: Sur demande
Numéro de douane: 84834021
GTIN: 4047643173971
Conforme RoHS: Sur demande
Fabricant: INA
