Neuf & Original

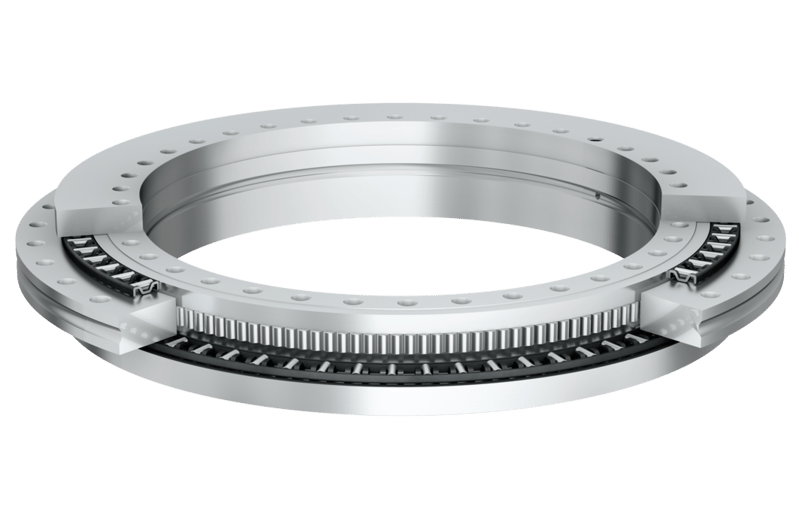

Image symbolique
INA Roulement à rouleaux axial-radialClé de type fabricant:
Prix & Disponibilité
Disponibilité:
Livraison:
Forfait 14 € HTen Allemagne|
Forfait 14 € HTen Allemagne|
Trouvé moins cher ailleurs ? Envoyez-nous l'offre par lien ou en PDF, nous nous alignons en général.
Unité d'emballage:
1 pièce
1 pièce
ou payer directement
Nous acceptons
Facture
Paiement anticipé
Support
Conseil sur le choix, les alternatives et la disponibilité
Lun. - Ven. de 08:00 - 18:00
+49 39203 863988 (Allemand & Anglais)sales@partbase.com (toutes les langues)
Bekannt aus
Auch über
Caractéristiques pour YRT80-TV-C de INA
- Diamètre d'alésage
- 80 mm
- Écart supérieur du diamètre intérieur
- 0 mm
- Écart inférieur du diamètre intérieur
- -0,009 mm
- Diamètre extérieur
- 146 mm
- Diamètre extérieur, écart supérieur
- 0 mm
- Diamètre extérieur, écart inférieur
- -0,011 mm
- Hauteur
- 35 mm
- Charge dynamique de base radiale
- 44.000 N
- Charge statique de base radiale
- 98.000 N
- Charge dynamique de base axiale
- 38.000 N
- Charge statique de base axiale
- 158.000 N
- Vitesse limite
- 350 1/min
- Couple de frottement du roulement à 5 1/min
- 3 Nm
- Diamètre du cercle de perçage des trous de fixation dans la bague intérieure
- 92 mm
- Diamètre du cercle de perçage des trous de fixation dans la bague extérieure
- 138 mm
- Diamètre des trous de fixation de la bague intérieure
- 5,6 mm
- Diamètre de fraisage du trou de fixation
- 10 mm
- Profondeur de fraisage du trou de fixation
- 4 mm
- Nombre de trous de fixation de la bague intérieure
- 10
- Diamètre des trous de fixation de la bague extérieure
- 4,6 mm
- Nombre de trous de fixation de la bague extérieure
- 12
- Pas, nombre de trous
- 12
- Angle de division
- 30 °
- Couple de serrage des vis
- 8,5 Nm
- Nombre de vis de maintien
- 2
- Battement axial et radial, normal ; mesuré sur le roulement monté, avec structure adjacente idéale.
- 3 µm
- Hauteur de la surface d'appui de la bague extérieure
- 23,35 mm
- Hauteur de la surface d'appui de la bague extérieure H1, écart supérieur
- 0,025 mm
- Hauteur de la surface d'appui H1, écart inférieur
- -0,025 mm
- Hauteur de la surface d'appui de la bague extérieure
- 11,65 mm
- Hauteur de la surface d'appui H2, écart supérieur
- 0,2 mm
- Hauteur de la surface d'appui H2, écart inférieur
- -0,2 mm
- Diamètre maximal de la bague intérieure
- 130 mm
- Largeur de la bague extérieure
- 12 mm
- Température de service min.
- -30 °C
- Température de service max.
- 120 °C
- Rigidité axiale de la position de palier
- 1.600 N/µm
- Rigidité radiale de la position de palier
- 1.800 N/µm
- Rigidité au basculement de la position de palier
- 2.500 Nm/mrad
- Rigidité axiale du jeu d'éléments roulants
- 4.000 N/µm
- Rigidité radiale du jeu d'éléments roulants
- 2.600 N/µm
- Rigidité au basculement du jeu d'éléments roulants
- 6.300 Nm/mrad
- Marque
- INA
- Norme de type de base
- YRT80
- CAO disponible
- Oui
- Calcul disponible
- Non
- Documents
- High Precision Bearings for Combined Loads YRT80-TV-C
- Genauigkeitslager für kombinierte Lasten YRT80-TV-C
- 複合荷重向け高精度軸受 YRT80-TV-C
- 복합 하중용 고정밀 베어링 YRT80-TV-C
- 承受组合载荷的高精密轴承 YRT80-TV-C
- Cuscinetti di precisione per carichi combinati YRT80-TV-C
- Rodamientos de precisión para cargas combinadas YRT80-TV-C
- Roulements de précision pour charges combinées YRT80-TV-C
- 회전 테이블 베어링 YRT, RTC, ZKLDF, ZKXDF YRT80-TV-C
- ロータリーテーブルベアリング YRT、RTC、 ZKLDF、ZKXD YRT80-TV-C
- Cuscinetti per tavole girevoli YRT, RTC, ZKLDF, ZKXDF YRT80-TV-C
- Rodamientos para mesas giratorias YRT, RTC, ZKLDF, ZKXDF YRT80-TV-C
- 转台轴承 YRT, RTC, ZKLDF, ZKXDF YRT80-TV-C
- Roulements de table tournante YRT, RTC, ZKLDF, ZKXDF YRT80-TV-C
- Rotary table bearings YRT, RTC, ZKLDF, ZKXDF YRT80-TV-C
- Rundtischlager YRT, RTC, ZKLDF, ZKXDF YRT80-TV-C
- Dismounting of rolling bearings - Mechanical dismounting YRT80-TV-C
- Ausbau von Wälzlagern - Mechanischer Ausbau YRT80-TV-C
- Mounting of rolling bearings - Mechanical mounting YRT80-TV-C
- Einbau von Wälzlagern - Mechanischer Ausbau YRT80-TV-C
- Mounting of rolling bearings - Mounting of machine tool bearing arrangements YRT80-TV-C
- Einbau von Wälzlagern - Einbau von Werkzeugmaschinenlagerungen YRT80-TV-C
- Services YRT80-TV-C
- Dienstleistungen YRT80-TV-C
- Tables YRT80-TV-C
- Tabellen YRT80-TV-C
- Technical principles YRT80-TV-C
- Technische Grundlagen YRT80-TV-C
- Mounting of rolling bearing - Thermal mounting YRT80-TV-C
- Einbau von Wälzlagern - Thermischer Einbau YRT80-TV-C
- Services YRT80-TV-C
- Dienstleistungen YRT80-TV-C
Description d'article fabricant
Roulement axial-radial YRT, à double effet, à fixer par vis
Informations supplémentaires pour YRT80-TV-C de INA
- Authenticité de l'article
- Article original
- État de l'article
- Neuf
- Poids unitaire
- 2,18 kg
- Dimensions (L x l x H)
- 80 mm x 146 mm x 35 mm
- Pays d'origine**
- Sur demande
- Numéro de douane
- 84825000
- GTIN
- 4047643206211
- Conforme RoHS
- Sur demande
- Fabricant
- INA
