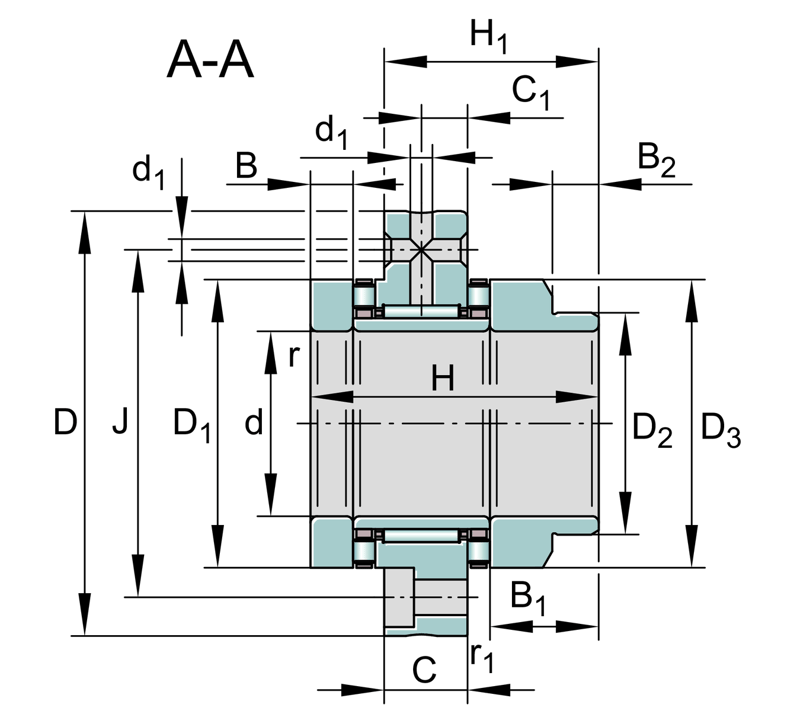

Características para ZARF40115-L-TV-A de INA

Diâmetro do furo
40 mm
Diâmetro exterior
115 mm
Altura
93 mm
Capacidade de carga dinâmica, axial
117.000 N
Capacidade de carga estática, axial
315.000 N
Capacidade de carga dinâmica, radial
38.000 N
Capacidade de carga estática, radial
74.000 N
Carga limite de fadiga, axial
27.000 N
Carga limite de fadiga, radial
10.400 N
Velocidade limite para lubrificação com óleo
3.700 1/min
Velocidade limite para lubrificação com massa
1.200 1/min
Binário de atrito do rolamento
2,5 Nm

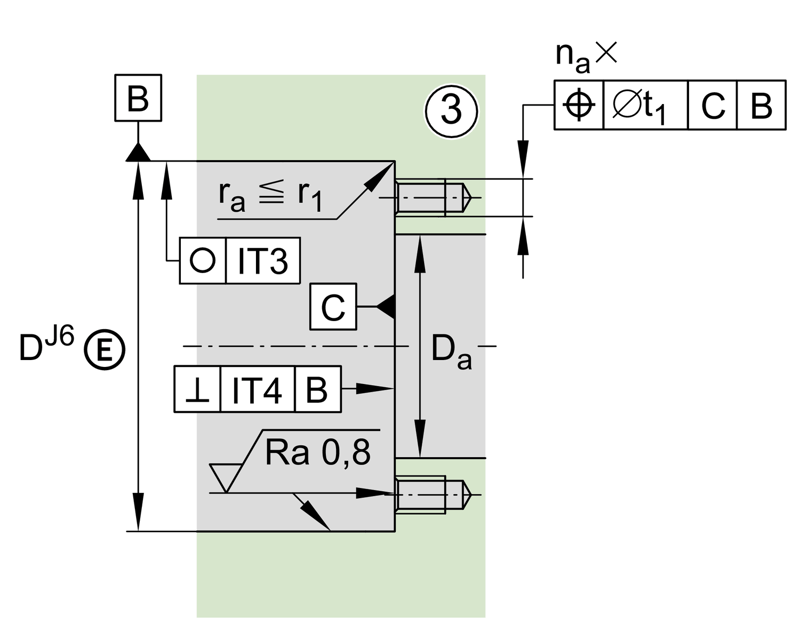

Diâmetro máximo do ressalto da caixa
79 mm
Diâmetro mínimo de apoio do ressalto do veio
58 mm

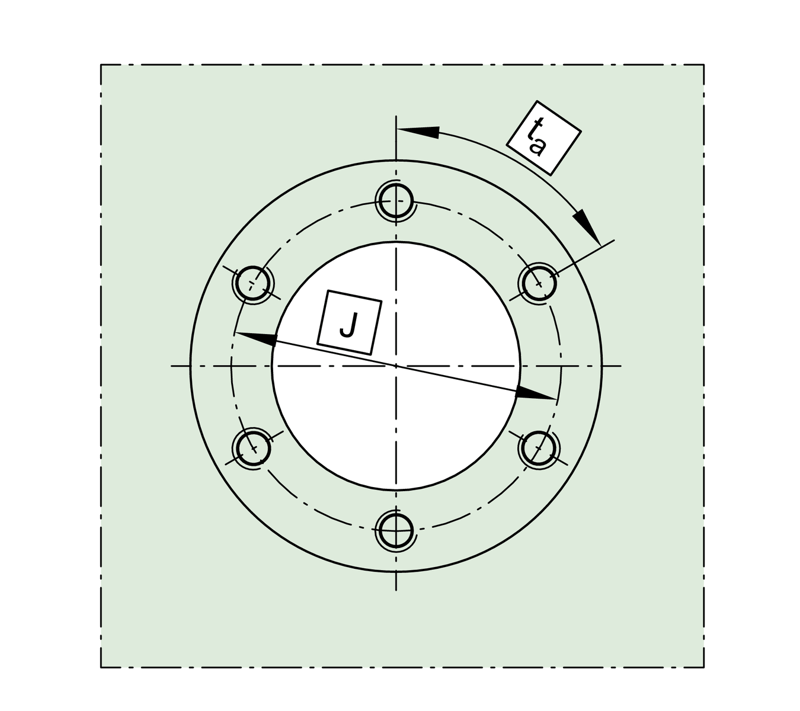

Posição do furo na caixa
0,2 mm
Altura do anel exterior acima da anilha do veio
65,5 mm
Largura do anel exterior
22,5 mm
Distância do furo de lubrificação
12,5 mm
Diâmetro do ressalto da anilha do veio
78 mm
Diâmetro do ressalto, anilha do veio longa
60 mm
Diâmetro exterior, anilha do veio longa
78 mm
Largura da anilha do veio
16 mm
Largura, anilha do veio longa
34 mm
Largura do ressalto, anilha do veio longa
14 mm
Dimensão mínima do chanfro
0,3 mm
Dimensão mínima do chanfro
0,6 mm
Diâmetro do furo de lubrificação
6 mm

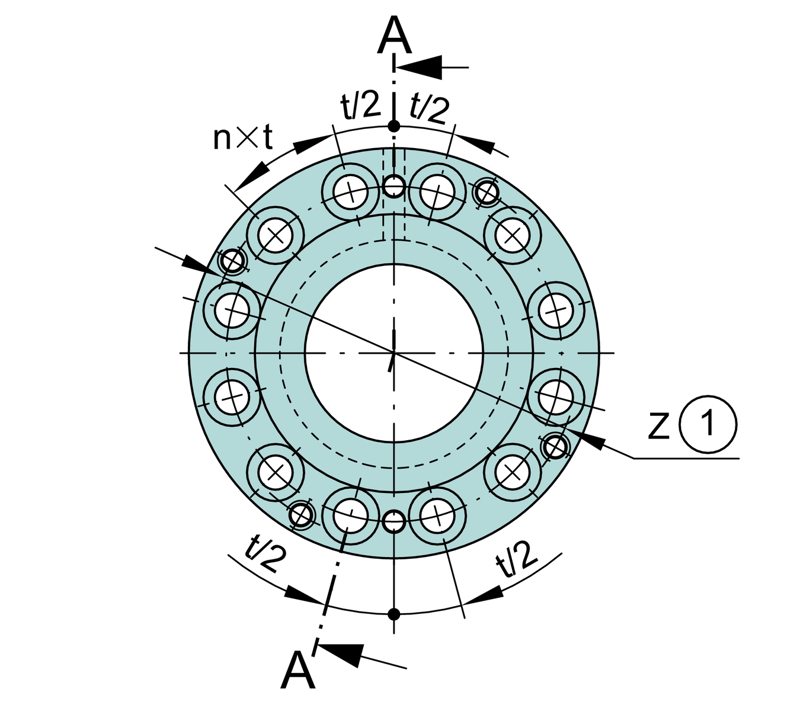

Diâmetro do círculo primitivo (furos)
94 mm
Número de furos de aparafusamento
12
Passo
30 °
Temperatura de funcionamento mín.
-30 °C
Temperatura de funcionamento máx.
120 °C
Rigidez axial
3.800 N/µm
Rigidez ao basculamento
1.800 Nm/mrad
Momento de inércia de massa
15,5 kg*cm2
Batimento axial
1 µm
Porca de ranhuras de precisão INA recomendada, com fixação radial (não incluída no fornecimento)
ZMA40/75
Porca de segurança 2
AM40
Binário de aperto (porca)
120 Nm
Força de pré-carga axial
29.834 N
Anel de vedação
60X80X8
Tamanho do parafuso
M8
Número de parafusos
12
Passo (furos de aparafusamento)
30 °
Marca
INA
Norma do tipo base
ZARF40115
CAD disponível
Sim
Cálculo disponível
Não
Documentos
  • Paliers de vis à roulement ZARF40115-L-TV-A
  • 丝杠支撑轴承 ZARF40115-L-TV-A
  • Bearings for screw drives ZARF40115-L-TV-A
  • Lager für Gewindetriebe ZARF40115-L-TV-A
  • 관리 방법 ZKLN, ZKLF, ZKLFA, DKLFA ZARF40115-L-TV-A
  • 取扱い説明書 ZKLN, ZKLF, ZKLFA, DKLFA ZARF40115-L-TV-A
  • 使用指南 ZKLN, ZKLF, ZKLFA, DKLFA ZARF40115-L-TV-A
  • Handling Instructions ZKLN, ZKLF, ZKLFA, DKLFA ZARF40115-L-TV-A
  • Montageanleitung ZKLN, ZKLF, ZKLFA, DKLFA ZARF40115-L-TV-A
  • Paliers de vis à roulement ZARF40115-L-TV-A
  • Bearings for screw drives ZARF40115-L-TV-A
  • Lager für Gewindetriebe ZARF40115-L-TV-A

Descrição do artigo do fabricante

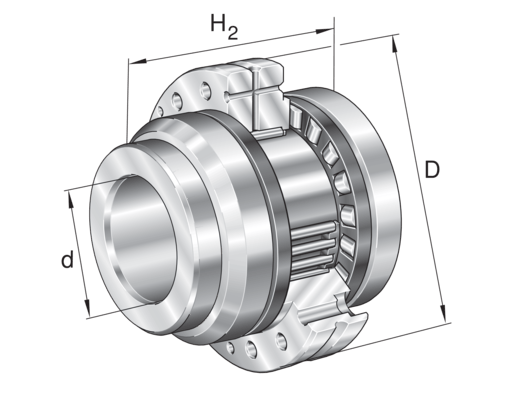

Rolamento combinado de agulhas/axial de rolos cilíndricos ZARF..-L, de dupla ação, aparafusável, anilha de veio comprida

Informações adicionais para ZARF40115-L-TV-A de INA

Autenticidade do artigo
Artigo original
Estado do artigo
Novo
Peso unitário
2,76 kg
Dimensões (C x L x A)
40 mm x 115 mm x 93 mm
País de origem**
Sob consulta
Número de mercadoria aduaneira
84828000
GTIN
4012802419221
Conformidade RoHS
Sob consulta
Fabricante
INA
