INA Łożysko kulkowe wzdłużne skośneKlucz typu producenta:

Cena i Dostępność

Dostępność:
Wysyłka:
Ryczałt 14 € nettona terenie Niemiec|

Znaleźli Państwo taniej? Prześlijcie nam ofertę jako link lub PDF, zwykle wyrównujemy cenę.

Jednostka opakowaniowa:
1 sztuka
lub zapłać od razu
Akceptujemy
Faktura
Przedpłata
Visa
Mastercard
American Express
PayPal
Eps
Ideal
Przelewy24

Wsparcie

Doradztwo w zakresie doboru, alternatyw i dostępności

Partbase Support, SupportFranz Bewerunge, SupportOle Dening, Support
Pon. - Pt. od 08:00 - 18:00
+49 39203 863988 (Niemiecki i Angielski)sales@partbase.com (wszystkie języki)
Bekannt aus
  • konstruktionspraxis
  • O+P Fluidtechnik
  • e-commerce magazin
  • Industrieanzeiger
Auch über
  • Conrad Marketplace
  • SAP Ariba
  • Simple System

Funkcje dla ZKLDF150-B od INA

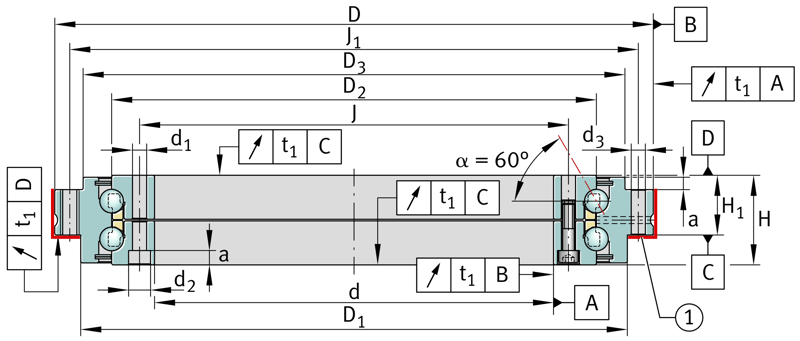

Średnica otworu
150 mm
Górna tolerancja średnicy wewnętrznej
0 mm
Dolna tolerancja średnicy wewnętrznej
-0,013 mm
Średnica kołnierza
240 mm
Średnica kołnierza, odchyłka górna
0 mm
Średnica kołnierza, odchyłka dolna
-0,015 mm
Wysokość
40 mm
Prędkość graniczna
3.600 1/min
Nośność dynamiczna, osiowa
81.000 N
Nośność statyczna, osiowa
380.000 N
Graniczne obciążenie zmęczeniowe, osiowe
12.600 N
Średnica okręgu podziałowego otworów mocujących w pierścieniu wewnętrznym
165 mm
Średnica okręgu podziałowego otworów mocujących w pierścieniu zewnętrznym
225 mm
Średnica otworów mocujących pierścienia wewnętrznego
7 mm
Średnica pogłębienia otworu mocującego
11 mm
Głębokość pogłębienia otworu mocującego
6,2 mm
Liczba otworów mocujących pierścienia wewnętrznego
34
Średnica otworów mocujących pierścienia zewnętrznego
7 mm
Liczba otworów mocujących pierścienia zewnętrznego
33

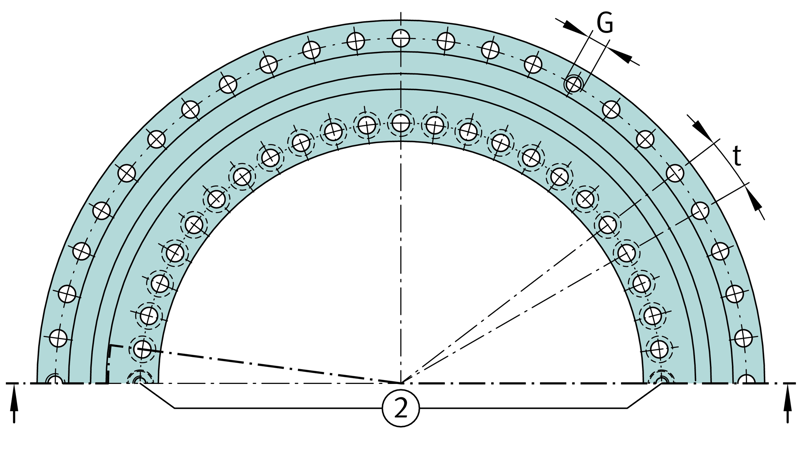

Podziałka, liczba otworów
36
Kąt podziałowy
10 °
Gwint odciągający
M8
Liczba otworów gwintowanych
3
Moment dokręcania śrub
14 Nm
Liczba śrub mocujących
2
Wysokość powierzchni oparcia pierścienia zewnętrznego
26 mm
Wysokość powierzchni oparcia pierścienia zewnętrznego H1, odchyłka górna
0,175 mm
Wysokość powierzchni oparcia H1, odchyłka dolna
-0,175 mm
Średnica zewnętrzna D1
214 mm
Średnica kołnierza pierścienia wewnętrznego
188 mm
Średnica zewnętrzna D3
211 mm
Bicie osiowe i promieniowe, normalne; pomiar na zamontowanym łożysku, przy idealnej konstrukcji przyległej.
3 µm
Temperatura pracy min.
-30 °C
Temperatura pracy maks.
120 °C
Sztywność osiowa miejsca łożyskowania
1.700 N/µm
Sztywność promieniowa miejsca łożyskowania
400 N/µm
Sztywność na przechylanie miejsca łożyskowania
7.800 Nm/mrad
Sztywność zestawu elementów tocznych, osiowa
2.900 N/µm
Sztywność zestawu elementów tocznych, promieniowa
400 N/µm
Sztywność zestawu elementów tocznych na przechylanie
12.000 Nm/mrad
Marka
INA
Norma typu podstawowego
ZKLDF150
Dostępne CAD
Tak
Dostępne obliczenia
Nie
Dokumenty
  • High Precision Bearings for Combined Loads ZKLDF150-B
  • Genauigkeitslager für kombinierte Lasten ZKLDF150-B
  • 複合荷重向け高精度軸受 ZKLDF150-B
  • 복합 하중용 고정밀 베어링 ZKLDF150-B
  • 承受组合载荷的高精密轴承 ZKLDF150-B
  • Cuscinetti di precisione per carichi combinati ZKLDF150-B
  • Rodamientos de precisión para cargas combinadas ZKLDF150-B
  • Roulements de précision pour charges combinées ZKLDF150-B
  • 複合荷重のための高精度ベアリング ZKLDF150-B
  • High Precision Bearings for Combined Loads ZKLDF150-B
  • Genauigkeitslager für kombinierte Lasten ZKLDF150-B
  • 회전 테이블 베어링 YRT, RTC, ZKLDF, ZKXDF ZKLDF150-B
  • ロータリーテーブルベアリング YRT、RTC、 ZKLDF、ZKXD ZKLDF150-B
  • Cuscinetti per tavole girevoli YRT, RTC, ZKLDF, ZKXDF ZKLDF150-B
  • Rodamientos para mesas giratorias YRT, RTC, ZKLDF, ZKXDF ZKLDF150-B
  • 转台轴承 YRT, RTC, ZKLDF, ZKXDF ZKLDF150-B
  • Roulements de table tournante YRT, RTC, ZKLDF, ZKXDF ZKLDF150-B
  • Rotary table bearings YRT, RTC, ZKLDF, ZKXDF ZKLDF150-B
  • Rundtischlager YRT, RTC, ZKLDF, ZKXDF ZKLDF150-B
  • Dismounting of rolling bearings - Mechanical dismounting ZKLDF150-B
  • Ausbau von Wälzlagern - Mechanischer Ausbau ZKLDF150-B
  • Mounting of rolling bearings - Mechanical mounting ZKLDF150-B
  • Einbau von Wälzlagern - Mechanischer Ausbau ZKLDF150-B
  • Mounting of rolling bearings - Mounting of machine tool bearing arrangements ZKLDF150-B
  • Einbau von Wälzlagern - Einbau von Werkzeugmaschinenlagerungen ZKLDF150-B
  • Services ZKLDF150-B
  • Dienstleistungen ZKLDF150-B
  • Tables ZKLDF150-B
  • Tabellen ZKLDF150-B
  • Technical principles ZKLDF150-B
  • Technische Grundlagen ZKLDF150-B
  • Mounting of rolling bearing - Thermal mounting ZKLDF150-B
  • Einbau von Wälzlagern - Thermischer Einbau ZKLDF150-B
  • Services ZKLDF150-B
  • Dienstleistungen ZKLDF150-B

Opis artykułu producenta

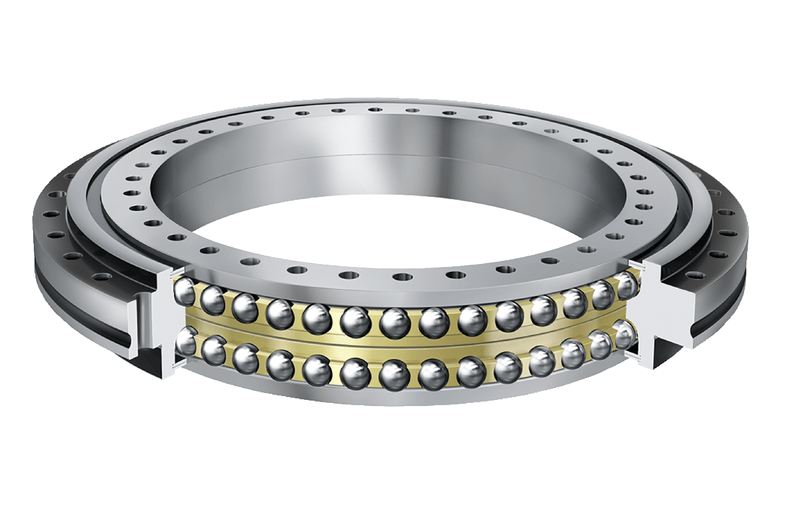

Łożysko kulkowe wzdłużne skośne ZKLDF, dwukierunkowe, do przykręcania, obustronnie tarcze osłonowe

Dodatkowe informacje dla ZKLDF150-B od INA

Autentyczność artykułu
Oryginalny artykuł
Stan artykułu
Nowy
Waga pojedyncza
5,50 kg
Wymiary (D x S x W)
150 mm x 240 mm x 40 mm
Kraj pochodzenia**
Na żądanie
Numer celny towaru
84821090
GTIN
4054366835680
Zgodność z RoHS
Na żądanie
Producent
INA
