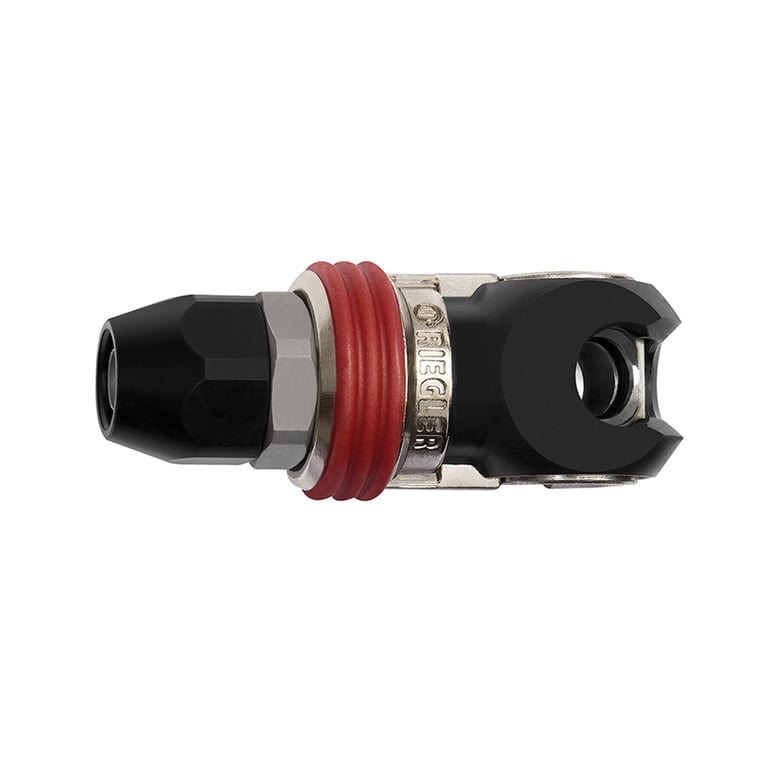

Riegler 141694 Schwenk-Sicherheitskupplung NW 8, ISO 6150 C, Stahl, Schl. 8x12
Preis & Verfügbarkeit
exkl. MwSt.
|27,48 € inkl. MwSt.
Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.
Herstellerinformationen
- Hersteller-Artikelname:
- Schwenk-Sicherheitskupplung NW 8, ISO 6150 C, Stahl, Schl. 8x12Klicken zum Kopieren
- Hersteller-Artikelnummer:
- 141694Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- 425.34-SCHKlicken zum Kopieren
Support
Wie können wir helfen?
Unsere Experten beraten Sie persönlich zu Auswahl, Alternativen und Verfügbarkeit.
Bekannt aus
Direkt bei uns kaufen oder über
Eigenschaften für 141694 von Riegler
- NW
- 8
- SW
- 24 mm
- Durchflusswertmessung
- bei 6 bar und Δp = 0,5 bar
- Medium
- Druckluft, Gase
- Steckerprofil
- gemäß ISO 6150 C
- Temperaturbereich min.
- -20 °C
- Temperaturbereich max.
- 100 °C
- Gehäuse
- Stahl, QPQ behandelt
- Dichtmaterial
- NBR
- Hülse
- Zink-Druckguss, vernickelt, rot Gummi beschichtet
- Gewindestück
- Stahl verzinkt
- Länge
- 77,0 mm
- Hinweis zu Betriebsdruck
- max. 16 bar bei ein-/auskuppeln
- Betriebsdruck max.
- 25 bar
- Durchfluss (Luft)
- 2300 l/min
- Dokumente
- Technische Dokumentation 141694
- Bedienungsanleitung 141694
Hersteller-Artikelbeschreibung
Schwenk-Sicherheitskupplung NW 8, ISO 6150 C, Stahl, Schlauchanschluss 8x12, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C Schwenk-Sicherheitskupplung mit freiem Durchgang. Der Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Verbindung hergestellt. Sobald der rote Ring in der vorgesehenen Nut einrastet, ist eine sichere Verbindung hergestellt. Um die Verbindung wieder zu lösen, muss der rote Ring zurückgezogen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden. Durch eine Entlüftungsbohrung auf der Rückseite der Kupplung, wird beim Entkuppeln entlüftet. Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983. Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug. Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1. Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive, Bergbau.
Weitere Informationen für 141694 von Riegler
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- nicht verfügbar
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- TR🇹🇷
- Zolltarifnummer
- 84812090
- GTIN
- 4047322567787
- RoHS konform
- Auf Anfrage
- Hersteller
- Riegler
