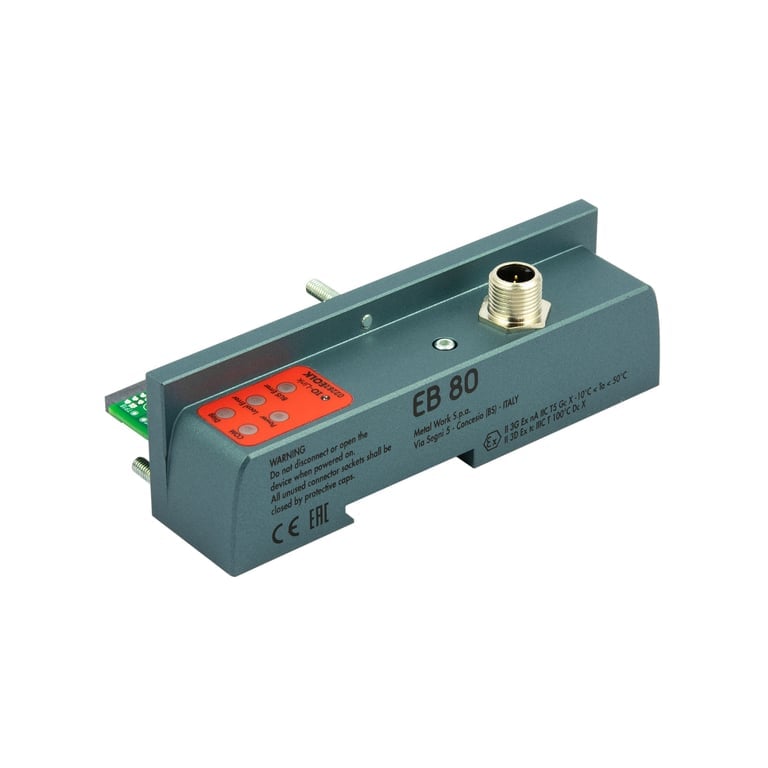

Riegler Elektryczne przyłącze magistrali polowej EB 80, IO-Link 64 OUTKlucz typu producenta:

Cena i Dostępność

Dostępność:
Wysyłka:
Darmowa wysyłkana terenie Niemiec|

Znaleźli Państwo taniej? Prześlijcie nam ofertę jako link lub PDF, zwykle wyrównujemy cenę.

Jednostka opakowaniowa:
1 sztuka
lub zapłać od razu
Akceptujemy
Faktura
Przedpłata
Visa
Mastercard
American Express
PayPal
Eps
Ideal
Przelewy24
Dostarczamy równieżZobacz ofertę

Złączki i węże

Złączki gwintowane, szybkozłącza, armatura i węże z mosiądzu, stali nierdzewnej i tworzywa.

Wsparcie

Doradztwo w zakresie doboru, alternatyw i dostępności

Partbase Support, SupportFranz Bewerunge, SupportOle Dening, Support
Pon. - Pt. od 08:00 - 18:00
+49 39203 863988 (Niemiecki i Angielski)sales@partbase.com (wszystkie języki)
Bekannt aus
  • konstruktionspraxis
  • O+P Fluidtechnik
  • e-commerce magazin
  • Industrieanzeiger
Auch über
  • Conrad Marketplace
  • SAP Ariba
  • Simple System

Funkcje dla 150964 od Riegler

Materiał uszczelnienia
NBR
Względny czas włączenia
100 %
Wykonanie
IO-Link 64 OUT
Napięcie zasilania
12 -10 % do 24 +30 % V DC
Napięcie robocze min.
10,8 V DC
Napięcie robocze maks.
31,2 V DC
Maks. dopuszczalne napięcie
32 V DC*
Temperatura otoczenia min.
-10 °C
Temperatura otoczenia maks.
50 °C
Obudowa
Aluminium, lakierowany
Typ modułu
E
Oznaczenie modułu
Elektryczne przyłącze magistrali polowej
Środki ochrony
Moduł: przeciążenie, odwrotna polaryzacja | wyjścia: przeciążenie, zwarcie
Diagnostyka
IO-Link: LED + informacje programowe, wyjścia: LED + bajty statusu
Sygnały diagnostyczne
SC, uszkodzenie cewki, UV/OV, komunikacja modułu, stan przełączenia, odmienna konfiguracja
Pobór mocy bez sterowania zaworów
4 W dla modułu "przyłącze elektryczne-E" + 0,25 W na "płytę podstawową-B"
Pobór mocy na jedno sterowanie, załączanie (Speed Up)
3 W przez 15 ms
Maks. liczba jednocześnie sterowanych zaworów przy załączaniu
38 (większa liczba możliwa z „modułem pośrednim M”)
Magistrala polowa
IO-Link wersja 1.1
Prędkość komunikacji
230.4 kb/s (COM3)
ID producenta / ID urządzenia
1046 (hex 0x0416) / 64 (hex 0x000040)
Długość danych procesowych
1 bajtów wejścia / 8 bajtów wyjścia
Zasilanie IO-Link (L+L - wtyk Bus IN)
Min. 18 V DC, maks. 30 V DC
Pobór prądu modułu magistrali
Patrz instrukcja obsługi IO-Link 64 OUT
Maksymalna liczba węzłów
40 płyt podstawowych zaworów + po 16 cyfrowych wejść/wyjść + po 4 analogowych wejść/wyjść
Wartość bitu danych
0 = nieaktywne, 1 = aktywne
Przyłącze magistrali polowej
Wtyk M12, kodowanie A - klasa portu A - klasa portu B
Maksymalna liczba sterowań zaworów
64
Maks. dopuszczalne natężenie prądu sterowania zaworów, praca ciągła
4 A
Maks. dopuszczalne natężenie prądu sterowania zaworów, krótkotrwałe
6 A
Maks. dopuszczalne natężenie prądu zasilania magistrali / sygnałów, praca ciągła
4 A
Maks. dopuszczalne natężenie prądu zasilania magistrali / sygnałów, krótkotrwałe
6 A
Minimalny czas cyklu
2.8 ms
Pobór mocy na jedno sterowanie, podtrzymanie (po Speed Up)
0.3 W
Wskazówka techniczna 1
Szczegółowe specyfikacje techniczne znajdą Państwo w
Pobór mocy
Maks. 3,15 W
Stopień ochrony
IP 65
Seria
EB 80
Dokumenty
  • Dokumentacja techniczna-d 150964
  • Dokumentacja techniczna E 150964
  • Instrukcja obsługi C 150964
  • Instrukcja obsługi D 150964

Opis artykułu producenta

Elektryczne przyłącze magistrali polowej do wyspy zaworowej EB 80, IO-Link 64 OUT Podsystem „Przyłącze elektryczne – E” zasila systemy EB 80 energią, przesyła sygnały sterujące do zaworów elektromagnetycznych, zarządza komunikacją I/O i realizuje funkcje diagnostyczne. Wyspa zaworowa jest dostępna w wykonaniu wielobiegunowym lub z magistralą polową i w obu wariantach działa identycznie (opatentowane), przy czym obsługiwane są zarówno sterowania równoległe, jak i szeregowe. Inteligentna elektronika we wszystkich modułach umożliwia rozbudowane funkcje diagnostyczne. System obsługuje pracę przy 12 V DC i 24 V DC (opatentowane), toleruje przepięcia do 31,2 V DC i działa już od minimalnego napięcia sterującego 10,8 V DC. Warianty wielobiegunowe zachowują pełną modułowość i zdolność diagnostyczną oraz mają jednoczęściową obudowę metalową. Warianty z magistralą polową składają się z metalowej części dolnej, niezależnej od protokołu, i części górnej z technopolimeru, dostosowanej do danego protokołu magistrali (z wyjątkiem modułu IO-Link 64 OUT, który ma jednoczęściową obudowę metalową).

Dodatkowe informacje dla 150964 od Riegler

Autentyczność artykułu
Oryginalny artykuł
Stan artykułu
Nowy
Waga pojedyncza
220 g
Wymiary (D x S x W)
81 mm x 148 mm x 68 mm
Kraj pochodzenia**
IT🇮🇹
Numer celny towaru
84818099
GTIN
4047322814409
Zgodność z RoHS
Na żądanie
Producent
Riegler
