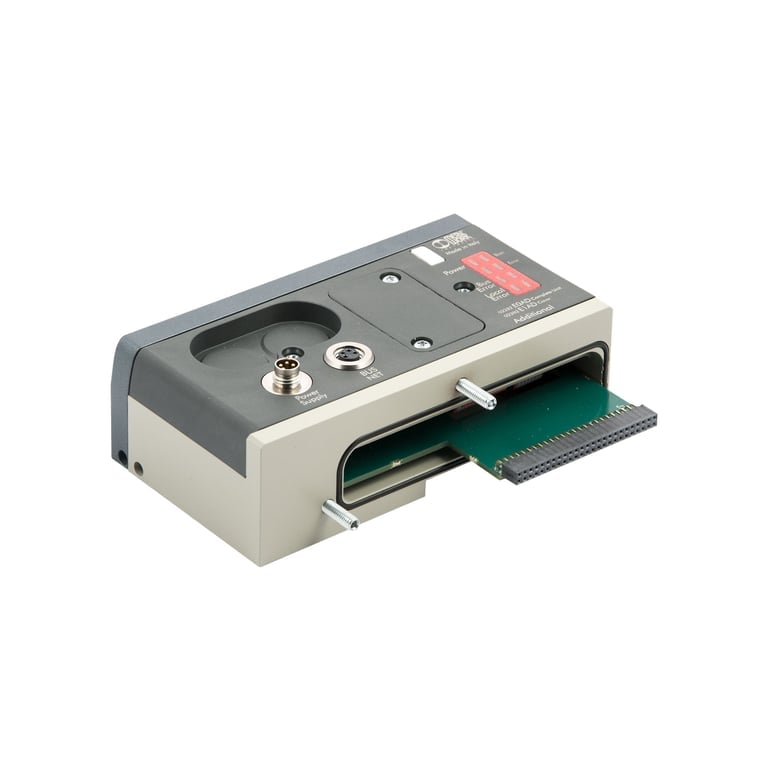

Riegler Conexión eléctrica de bus de campo EB 80, conexión eléctrica adicionalClave de tipo del fabricante:

Precio y disponibilidad

Disponibilidad:
Envío:
Envío gratuitodentro de Alemania|

¿Lo ha encontrado más barato en otro sitio? Envíenos la oferta como enlace o PDF, normalmente igualamos el precio.

Unidad de embalaje:
1 Unidad
o pagar directamente
Aceptamos
Factura
Pago anticipado
Visa
Mastercard
American Express
PayPal
Eps
Ideal
Przelewy24
También suministramosVer catálogo

Racores y mangueras

Racores roscados, acoplamientos, grifería y mangueras de latón, acero inoxidable y plástico.

Soporte

Asesoramiento sobre selección, alternativas y disponibilidad

Partbase Support, SupportFranz Bewerunge, SupportOle Dening, Support
Lun - Vie de 08:00 - 18:00
+49 39203 863988 (alemán e inglés)sales@partbase.com (todos los idiomas)
Bekannt aus
  • konstruktionspraxis
  • O+P Fluidtechnik
  • e-commerce magazin
  • Industrieanzeiger
Auch über
  • Conrad Marketplace
  • SAP Ariba
  • Simple System

Propiedades de 150966 de Riegler

Material de estanqueidad
NBR
Ciclo de trabajo
100 %
Versión
Islas adicionales
Tensión de alimentación
12 -10 % a 24 +30 % V CC
Tensión de servicio mín.
10,8 V DC
Tensión de servicio máx.
31,2 V DC
Tensión máx. admisible
32 V DC*
Temperatura ambiente mín.
-10 °C
Temperatura ambiente máx.
50 °C
Carcasa
Tecnopolímero / aluminio, lacado
Tipo de módulo
E
Denominación del módulo
Conexión eléctrica de bus de campo
Medidas de protección
Módulo: sobrecarga, polaridad invertida | Salidas: sobrecarga, cortocircuito
Diagnóstico
LED en la válvula y en la conexión eléctrica, información de software
Señales de diagnóstico
SC, defecto de bobina, UV/OV, comunicación del módulo, estado de conmutación, configuración divergente
Consumo de potencia sin activación de válvulas
4 W para el módulo "conexión eléctrica-E" + 0,25 W por "placa base-B"
Consumo de potencia por activación, conexión (Speed Up)
3 W durante 15 ms
Número máx. de activaciones de válvula simultáneas en la conexión
38 (es posible un número mayor con «módulo intermedio M»)
Número máximo de nodos
40 placas base de válvulas + 16 entradas/salidas digitales cada una + 4 entradas/salidas analógicas cada una
Conexión de alimentación de energía
Conector M8, de 4 polos
Conexión de bus de campo
M8 hembra, de 4 polos
Número máximo de activaciones de válvula
128
Intensidad máx. admisible para activación de válvulas, servicio continuo
4 A
Intensidad máx. admisible para activación de válvulas, de corta duración
6 A
Intensidad máx. admisible para alimentación de bus/señales, servicio continuo
4 A
Intensidad máx. admisible para alimentación de bus/señales, de corta duración
6 A
Consumo de potencia por activación, mantenimiento (tras Speed Up)
0.3 W
Nota técnica 1
Las especificaciones técnicas detalladas se encuentran en
Potencia absorbida
Máx. 3,15 W
Grado de protección
IP 65
Serie
EB 80
Documentos

Descripción del artículo del fabricante

Conexión eléctrica de bus de campo para isla de válvulas EB 80, conexión eléctrica adicional El subsistema «Conexión eléctrica - E» alimenta de energía a los sistemas EB 80, transmite las señales de control a las electroválvulas, gestiona la comunicación de E/S y asume las funciones de diagnóstico. La isla de válvulas está disponible en versión multipolar o de bus de campo y funciona de forma idéntica en ambas variantes (patentado), admitiendo tanto controles paralelos como en serie. La electrónica inteligente de todos los módulos permite funciones de diagnóstico ampliadas. El sistema admite el funcionamiento con 12 VDC y 24 VDC (patentado), tolera sobretensiones de hasta 31,2 VDC y funciona ya a partir de una tensión de pilotaje mínima de 10,8 VDC. Las variantes multipolares mantienen toda la modularidad y la capacidad de diagnóstico y disponen de una carcasa metálica de una sola pieza. Las variantes de bus de campo constan de una parte inferior metálica, independiente del protocolo, y de una parte superior de tecnopolímero adaptada al protocolo de bus correspondiente (excepto el módulo IO-Link 64 OUT, que dispone de una carcasa metálica de una sola pieza).

Más información sobre 150966 de Riegler

Autenticidad del artículo
Artículo original
Estado del artículo
Nuevo
Peso unitario
552 g
Dimensiones (L x A x Al)
154 mm x 136 mm x 48 mm
País de origen**
IT🇮🇹
Número de arancel aduanero
84818099
GTIN
4047322814423
