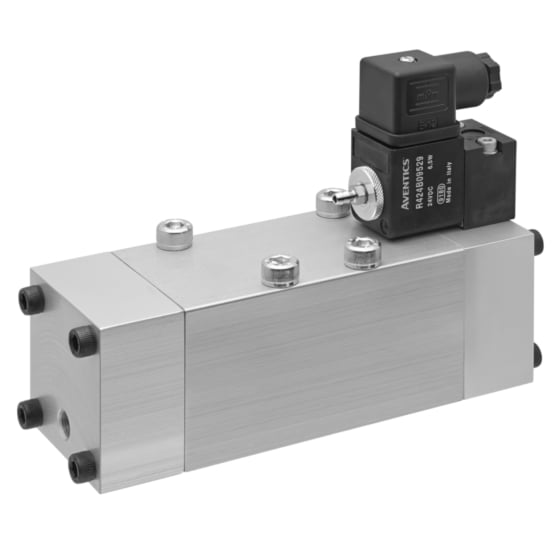

Aventics R424B11120 5/2-Wegeventil Serie HV30 R424B11120 - Bild 1

Aventics R424B11120 5/2-Wegeventil Serie HV30 R424B11120 - Bild 2

Thumbnail Abbildung von Aventics R424B11120

Thumbnail Technische Abbildung von Aventics R424B11120

Bekannt aus

Auch über

Aventics 5/2-Wegeventil Serie HV30 R424B11120Hersteller-Typenschlüssel:

Name: Aventics 5/2-Wegeventil Serie HV30 R424B11120 R424B11120 (HV30-HIGH TEMP-24VDC)
Brand: Aventics
SKU: R424B11120
Availability: InStock

Preis auf Anfrage

Verpackungseinheit:

1 Stück

Menge

Wir akzeptieren

Rechnung

Vorkasse

Support

Beratung zu Auswahl, Alternativen und Verfügbarkeit

E-Mail Anrufen WhatsApp

Mo - Fr von 08:00 - 18:00

+49 39203 863988 (Deutsch & Englisch)sales@partbase.com (alle Sprachen)

Bekannt aus

Auch über

Eigenschaften für R424B11120 von Aventics

Betätigung: elektrisch
Nenndurchfluss Qn: 4300 l/min
Schaltprinzip: 5/2, mit Federrückstellung
Betriebsdruck min.: 3.5 bar
Betriebsdruck max.: 9 bar
Betriebsspannung DC: 24 V
Spannungstoleranz DC: -10% / +10%
Handhilfsbetätigung: ohne
Elektrischer Anschluss Typ: Stecker
Elektrischer Anschluss Größe: EN 175301-803, Form A
Dichtprinzip: weich dichtend
Vorsteuerung: intern
Normen: ISO 5599-1
Vorsteuerventil: 30x22 mm CNOMO
Bauart Ventil: Sitzventil
Baugröße: ISO 3
Anschlussart: Plattenanschluss
Verblockungsprinzip: Grundplattenprinzip 1-fach
Steuerdruck min.: 3.5 bar
Steuerdruck max.: 9 bar
Umgebungstemperatur min.: 10 °C
Umgebungstemperatur max.: 120 °C
Mediumstemperatur min.: 10 °C
Mediumstemperatur max.: 120 °C
Medium: Druckluft

Dokumente

Datenblatt DE R424B11120
Download
Datenblatt EN R424B11120
Download
Datenblatt FR R424B11120
Download
Datenblatt ES R424B11120
Download
Datenblatt IT R424B11120
Download
Datenblatt PT R424B11120
Download

Hersteller-Artikelbeschreibung

Einzelventil, Plattenanschluss, Sitzventil

Weitere Informationen für R424B11120 von Aventics

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: nicht verfügbar
Maße (L x B x H): 200 cm x 140 cm x 85 cm
Ursprungsland**: FR🇫🇷
Zolltarifnummer: 84812090
GTIN: Auf Anfrage
RoHS konform: Auf Anfrage
Hersteller: Aventics

Ersatzteilfinder

Finden Sie Ersatzteile für Aventics R424B11120Hinweis: Nicht alle Produkte von Aventics haben Ersatzteile verfügbar.

Über den offiziellen Ersatzteilkatalog können Sie Verschleißteile, Dichtungssätze und weitere Komponenten finden.

Ersatzteilkatalog öffnen

*:Lieferzeiten sind nicht verbindlich und können sich ändern.

**:Die Herkunftsinformationen der Produkte dienen nur zur Orientierung. Die tatsächliche Herkunft kann abweichen. Dies garantiert keine Vorteile in Bezug auf Importvorteile oder Verfügbarkeit aus bestimmten Ländern.

***:Alle Produktangaben, technischen Daten und Abbildungen erfolgen ohne Gewähr. Produktbilder dienen teilweise als Symbolbilder und können vom tatsächlichen Artikel abweichen.

Serienvergleich für Aventics Produkt-Serie

Produkt	Details	Anschlussart	Bauart Ventil	Baugröße	Betätigung	Betriebsdruck max.	Betriebsdruck min.	Betriebsspannung AC bei 50 Hz	Betriebsspannung AC bei 60 Hz	Betriebsspannung DC	Dichtprinzip	Elektrischer Anschluss Größe	Elektrischer Anschluss Typ	Handhilfsbetätigung	Medium	Mediumstemperatur max.	Mediumstemperatur min.	Nenndurchfluss Qn	Normen	Schaltprinzip	Spannungstoleranz AC 50 Hz	Spannungstoleranz AC 60 Hz	Spannungstoleranz DC	Steuerdruck max.	Steuerdruck min.	Umgebungstemperatur max.	Umgebungstemperatur min.	Verblockungsprinzip	Vorsteuerung	Vorsteuerventil
R424B11120	5/2-Wegeventil Serie HV30 R424B11120 HV30-HIGH TEMP-24VDC	Plattenanschluss	Sitzventil	ISO 3	elektrisch	9 bar	3.5 bar	-	-	24 V	weich dichtend	EN 175301-803, Form A	Stecker	ohne	Druckluft	120 °C	10 °C	4300 l/min	ISO 5599-1	5/2, mit Federrückstellung	-	-	-10% / +10%	9 bar	3.5 bar	120 °C	10 °C	Grundplattenprinzip 1-fach	intern	30x22 mm CNOMO
Aventics R424B11927	5/2-Wegeventil Serie HV30 R424B11927 HV30-HIGH TEMP-110VAC	Plattenanschluss	Sitzventil	ISO 3	elektrisch	9 bar	3.5 bar	110 V	110 V	-	weich dichtend	EN 175301-803, Form A	Stecker	ohne	-	-	10 °C	4300 l/min	ISO 5599-1	5/2, mit Federrückstellung	-10% / +10%	-10% / +10%	-	9 bar	3.5 bar	120 °C	10 °C	Grundplattenprinzip 1-fach	intern	30x22 mm CNOMO
Aventics R424B11848	5/2-Wegeventil Serie HV30 R424B11848 HV30-HIGH TEMP-230VAC	Plattenanschluss	Sitzventil	ISO 3	elektrisch	9 bar	3.5 bar	230 V	230 V	-	weich dichtend	EN 175301-803, Form A	Stecker	ohne	-	-	10 °C	4300 l/min	ISO 5599-1	5/2, mit Federrückstellung	-10% / +10%	-10% / +10%	-	9 bar	3.5 bar	120 °C	10 °C	Grundplattenprinzip 1-fach	intern	30x22 mm CNOMO
Aventics R424B12986	5/2-Wegeventil Serie HV30 R424B12986 HV30-HIGH TEMP-24VDC	Plattenanschluss	Sitzventil	ISO 3	elektrisch	9 bar	3.5 bar	-	-	24 V	weich dichtend	EN 175301-803, Form A	Stecker	Nicht rastend	Druckluft	120 °C	10 °C	4300 l/min	ISO 5599-1	5/2, mit Federrückstellung	-	-	-10% / +10%	9 bar	3.5 bar	120 °C	10 °C	Grundplattenprinzip 1-fach	intern	30x22 mm CNOMO
Aventics R424B12987	5/2-Wegeventil Serie HV30 R424B12987 HV30-HIGH TEMP-110VAC	Plattenanschluss	Sitzventil	ISO 3	elektrisch	9 bar	3.5 bar	110 V	110 V	-	weich dichtend	EN 175301-803, Form A	Stecker	Nicht rastend	-	-	10 °C	4300 l/min	ISO 5599-1	5/2, mit Federrückstellung	-10% / +10%	-10% / +10%	-	9 bar	3.5 bar	120 °C	10 °C	Grundplattenprinzip 1-fach	intern	30x22 mm CNOMO
