Festo StellungsreglerHersteller-Typenschlüssel:

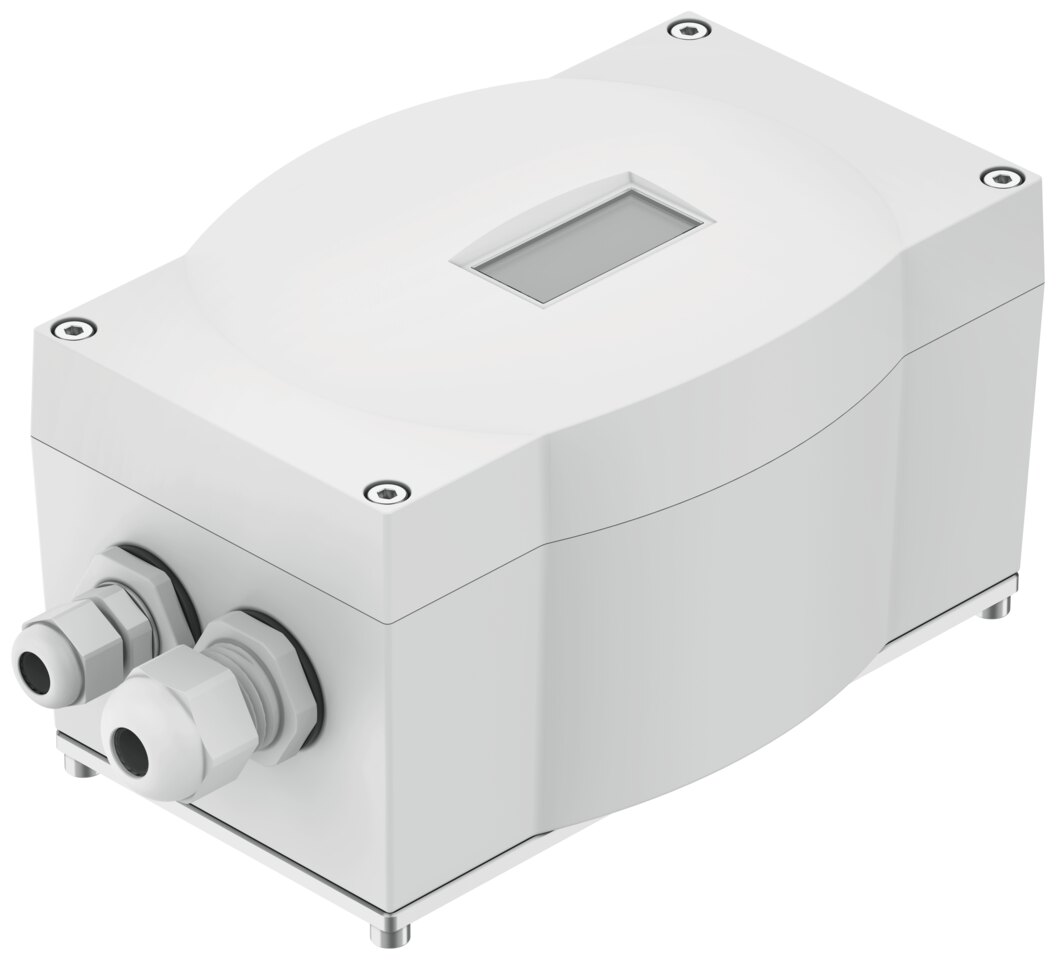

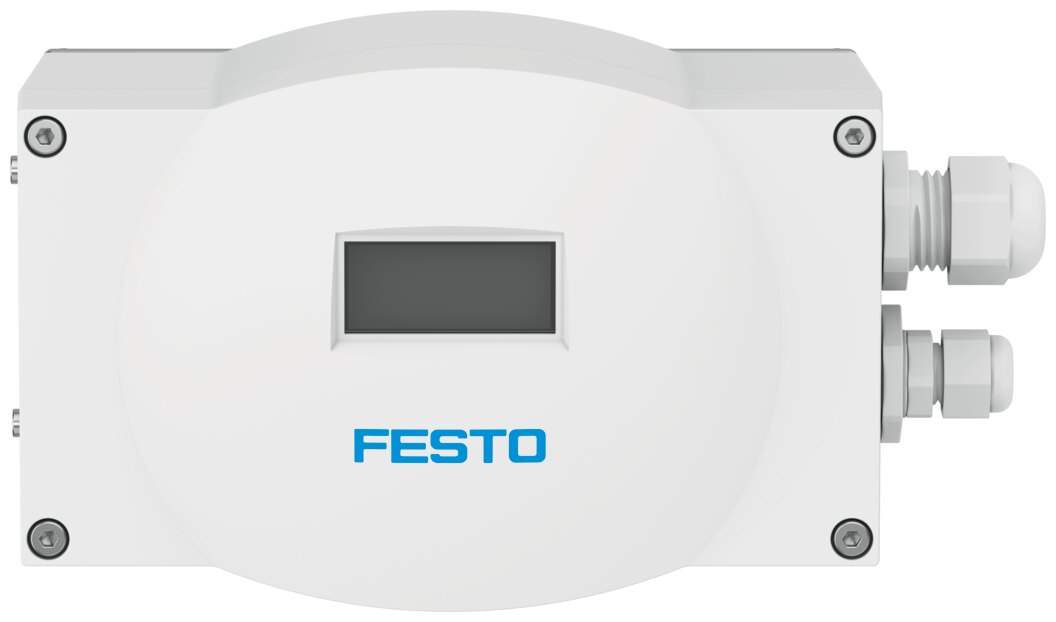

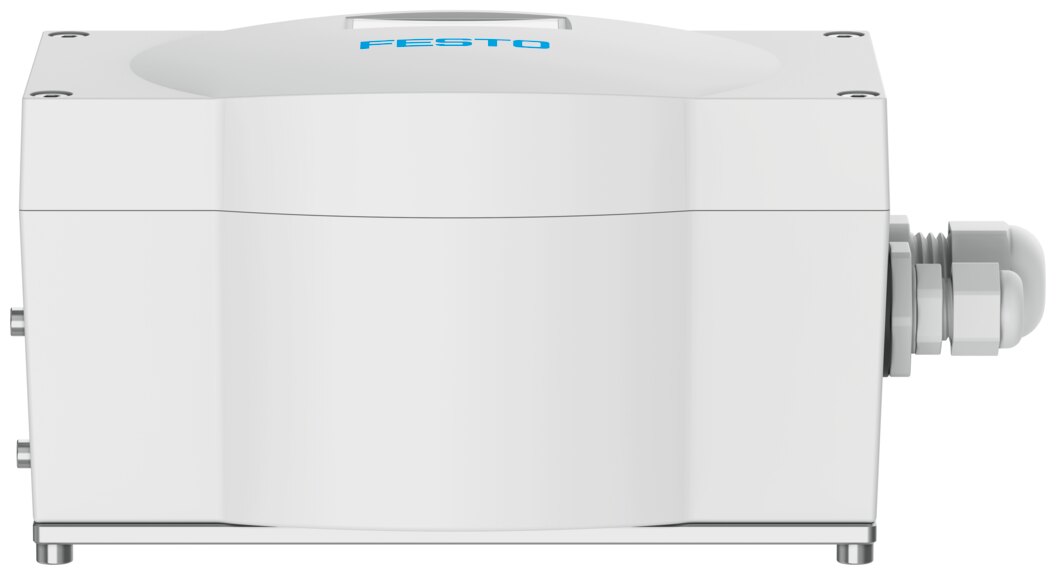

Name: Festo Stellungsregler 3929540 (CMSX-P-SE-C-U-F1-D-130-C)
Brand: Festo
SKU: 3929540
Price: 781.31 EUR
Availability: InStock

781,31 €

exkl. MwSt.

929,76 € inkl. MwSt.

Verfügbarkeit:

Versand:

Versandkostenfreiinnerhalb Deutschlands|

Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.

Verpackungseinheit:

1 Stück

Menge

oder direkt bezahlen

Wir akzeptieren

Rechnung

Vorkasse

Support

Beratung zu Auswahl, Alternativen und Verfügbarkeit

E-Mail Anrufen WhatsApp

Mo - Fr von 08:00 - 18:00

+49 39203 863988 (Deutsch & Englisch)sales@partbase.com (alle Sprachen)

Bekannt aus

Auch über

Eigenschaften für 3929540 von Festo

Konstruktiver Aufbau: digital, elektropneumatischer Stellungsregler
Funktionsweise: doppeltwirkend
Konstruktionsmerkmale: Sicherheitsstellung – pneumatische Ausgänge geschlossen
Einbaulage: beliebig
Befestigungsart: mit Zubehör
Messprinzip Wegmesssystem: Potentiometer
Anzeige: 7-SegmentLCD-Displaymit Hintergrundbeleuchtung
Einstellmöglichkeiten: über Display und Tasten
Größe der Totzone: 0.5 % ... 10 %
Betriebsdruck: 0.3 MPa ... 0.8 MPa
Betriebsdruck: 3 bar ... 8 bar
Betriebsdruck: 43.5 psi ... 116 psi
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: maximale Partikelgröße 40 µm
Normalnenndurchfluss (normalisiert nach DIN 1343): 130 l/min
Pneumatischer Anschluss: G1/8
Nennbetriebsspannung DC: 24 V
Betriebsspannungsbereich DC: 21.6 V ... 26.4 V
Max. Stromaufnahme: 600 mA
Verpolungsschutz: für Betriebsspannungsanschlüsse
Anschlusswiderstand: 80 kOhm
Analoge Eingänge, Signalbereich: 0 - 10 V0 - 20 mA4 - 20 mA
Analoge Eingänge, max. Aussteuerbereich: 0 - 24 mA0 - 11 V
Analoge Eingänge, Linearitätsfehler bei 25 °C: 0,5 %
Analoge Eingänge, Temperaturkoeffizient: 0.02 %FS/K
Analoge Eingänge, Auflösung: 16 bit
Analoge Eingänge, Überlastfestigkeit: ja
Analoge Eingänge, Galvanische Trennung: nein
Analoge Ausgänge, Signalbereich: 4 - 20 mA
Analoge Ausgänge, Max. Bürdenwiderstand: 600 Ohm
Analoge Ausgänge, Linearitätsfehler bei 25 °C: 0,5%
Analoge Ausgänge, Temperaturkoeffizient: 0.02 %FS/K
Analoge Ausgänge, Auflösung: 12 bit
Analoge Ausgänge, Verpolungsschutz: ja
Analoge Ausgänge, Kurzschlussfestigkeit: ja
Analoge Ausgänge, Überlastfestigkeit: ja
Analoge Ausgänge, Galvanische Trennung: nein
Kennlinie Eingänge: nach IEC 61131-2, Typ 3
Schalteingang: PNPNPN
Digitale Eingänge, Verpolungsschutz: ja
Digitale Eingänge, Potenzialtrennung: ja, Optokoppler
Digitale Ausgänge, Verpolungsschutz: ja
Schaltausgang: 3 x PNP oder 3 x NPN umschaltbar
Digitale Ausgänge, Ausgangsstrom: 100 mA
Digitale Ausgänge, Kurzschlussfestigkeit: ja
Digitale Ausgänge, Überlastfestigeit: ja
Digitale Ausgänge, Potenzialtrennung: ja, Optokoppler
Elektrischer Anschluss 1, Funktion: 3x DigitalausgangAnalogausgangAnalogeingangDigitaleingangSpannungsversorgungSpannungsversorgung Last
Elektrischer Anschluss 1, Anschlussart: Klemmleiste
Elektrischer Anschluss 1, Anschlusstechnik: Schraubklemme
Elektrischer Anschluss 1, Anzahl Pole/Adern: 13
Elektrischer Anschluss 1, Anziehdrehmoment: 0.6 Nm
Elektrischer Anschluss 1, Leiterquerschnitt: 1.5 mm²
Elektrischer Anschluss 2, Funktion: externer Weg-/Winkelsensor
Elektrischer Anschluss 2, Anschlussart: Klemmleiste
Elektrischer Anschluss 2, Anschlusstechnik: Schraubklemme
Elektrischer Anschluss 2, Anzahl Pole/Adern: 3
Elektrischer Anschluss 2, Anziehdrehmoment: 0.6 Nm
Elektrischer Anschluss 2, Leiterquerschnitt: 1.5 mm²
Kabelverschraubung: M12x1,5 für elektrischen Anschluss 2M20x1,5 für elektrischen Anschluss 1
Zulässiger Kabeldurchmesser: 3 - 6,5 mm für elektrischen Anschluss 27 - 13 mm für elektrischen Anschluss 1
Max. Leitungslänge: 3 m für elektrischen Anschluss 230 m für elektrischen Anschluss 1
Umgebungstemperatur: -5 °C ... 60 °C
Lagertemperatur: -20 °C ... 60 °C
Relative Luftfeuchtigkeit: 5 - 95 %nicht kondensierend
Schutzart: IP65
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Schockfestigkeit: Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27gemäß EN 60068-2-29
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6gemäß EN 60068-2-6
Verschmutzungsgrad: 3
Zulassung: RCM Mark
CE-Zeichen (siehe Konformitätserklärung): nach EU-EMV-Richtlinienach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung): nach UK Vorschriften für EMVnach UK RoHS Vorschriften
Werkstoff Gehäuse: PC-verstärkt
Werkstoff Sichtscheibe: PC
Werkstoff Grundplatte: Aluminium-Knetlegierung, eloxiert
Werkstoff Welle: hochlegierter Stahl rostfrei
Werkstoff Kupplung: hochlegierter Stahl rostfrei
Werkstoff Schrauben: hochlegierter Stahl rostfrei
Werkstoff Dichtungen: NBR
Werkstoff Kabelverschraubung: PA
Werkstoff Blindstopfen: PA
LABS-Konformität: VDMA24364-B2-L
Werkstoff-Hinweis: RoHS konform
Abmessungen B x L x H: 190 mm x 105 mm x 130 mm

Dokumente

Dokumentation 3929540
Download
Datenblatt 3929540
Download
CAD-Daten 3929540
Download

Hersteller-Artikelbeschreibung

Kostengünstig und zuverlässig: CMSX für einfach- und doppeltwirkende Linear- und Schwenkantriebe! Ausgezeichnetes Preis-Leistungs-Verhältnis, energieeffizient, sehr prozesssicher durch analoge oder digitale Rückmeldesignale und definierbare Sicherheitsstellungen.

Weitere Informationen für 3929540 von Festo

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 970 g
Maße (L x B x H): nicht verfügbar
Ursprungsland**: Auf Anfrage
Zolltarifnummer: 90328100
GTIN: 4052568273811
RoHS konform: Ja
Hersteller: Festo
