Festo 535986 Magnetventil

Preis & Verfügbarkeit

365,51 €

exkl. MwSt.

|

434,96 € inkl. MwSt.

Verpackungseinheit:
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|

Herstellerinformationen

Hersteller-Artikelname:
Magnetventil
Klicken zum Kopieren
Hersteller-Artikelnummer:
535986
Klicken zum Kopieren
Hersteller-Typenschlüssel:
MFH-5/3B-D-3-S-C-EX
Klicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Visa
Mastercard
American Express
PayPal
Eps
Ideal
Przelewy24
Support Mitarbeiter

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00
sales@partbase.com(alle Sprachen)
+49 39203 863988(Deutsch & Englisch)

Bekannt aus

  • O+P Fluidtechnik
  • e-commerce magazin
  • Industrieanzeiger

Direkt bei uns kaufen oder über

  • Conrad Marketplace
  • SAP Ariba

Eigenschaften für 535986 von Festo

Ventilfunktion
5/3 belüftet
Betätigungsart
elektrisch
Baubreite
65 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)
4000 l/min
Pneumatischer Arbeitsanschluss
Anschlussplatte Größe 3 nach ISO 5599-1G1/2
Betriebsspannung
über Magnetspule, getrennt zu bestellen
Betriebsdruck
-0.09 MPa ... 1.6 MPa
Betriebsdruck
-0.9 bar ... 16 bar
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
mechanische Feder
CE-Zeichen (siehe Konformitätserklärung)
nach EU-Ex-Schutz-Richtlinie (ATEX)
UKCA-Zeichen (siehe Konformitätserklärung)
nach UK EX Vorschriften
ATEX-Kategorie Gas
II 2G
ATEX-Kategorie Staub
II 2D
Ex-Zündschutzart Gas
Ex h IIC T4 Gb
Ex-Zündschutzart Staub
Ex h IIIC T105°C Db
Ex-Umgebungstemperatur
-5°C <= Ta <= +40°C
Ex-Schutz Zulassung außerhalb der EU
EPL Db (GB)EPL Gb (GB)
Schutzart
IP65
Nennweite
14.5 mm
Rastermaß
71 mm
Abluftfunktion
drosselbar
Dichtprinzip
weich
Einbaulage
beliebig
Entspricht Norm
ISO 5599-1
Handhilfsbetätigung
mit Zubehör rastendtastend
ISO-Code
369
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Strömungsrichtung
reversibel

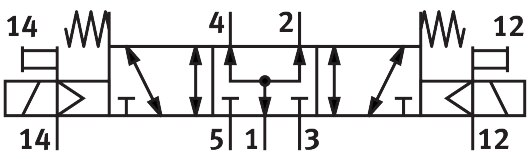

Symbol
00991079
Überdeckung
positive Überdeckung
Steuerdruck
0.3 MPa ... 1 MPa
Steuerdruck
3 bar ... 10 bar
Vakuumtauglichkeit
ja
Schaltzeit aus
75 ms
Schaltzeit ein
36 ms
Max. positiver Prüfimpuls bei 0 Signal
2200 µs
Max. negativer Prüfimpuls bei 1 Signal
3700 µs
Explosionsschutz
Zone 1 (ATEX)Zone 1 (UKEX)Zone 2 (ATEX)Zone 21 (ATEX)Zone 21 (UKEX)Zone 22 (ATEX)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
LABS-Konformität
VDMA24364-B1/B2-L
Mediumstemperatur
-10 °C ... 60 °C
Schalldruckpegel
85 dB(A)
Steuermedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur
-5 °C ... 40 °C
Elektrischer Anschluss
über F-Spule, getrennt zu bestellen
Befestigungsart
auf Anschlussplattemit Durchgangsbohrung und Schraube
Anschluss Steuerabluft 82
M5
Anschluss Steuerabluft 84
M5
Anschluss Steuerluft 12
Anschlussplatte Größe 3 nach ISO 5599-1
Anschluss Steuerluft 14
Anschlussplatte Größe 3 nach ISO 5599-1
Pneumatischer Anschluss 1
Anschlussplatte Größe 3 nach ISO 5599-1
Pneumatischer Anschluss 2
Anschlussplatte Größe 3 nach ISO 5599-1
Pneumatischer Anschluss 3
Anschlussplatte Größe 3 nach ISO 5599-1
Pneumatischer Anschluss 4
Anschlussplatte Größe 3 nach ISO 5599-1
Pneumatischer Anschluss 5
Anschlussplatte Größe 3 nach ISO 5599-1
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
HNBRNBR
Werkstoff Gehäuse
Aluminium-Druckguss
Dokumente

Hersteller-Artikelbeschreibung

Elektrisch betätigte Normventile nach ISO 5599-1.

Weitere Informationen für 535986 von Festo

Artikel-Authentizität
Originalartikel
Artikelzustand
Neu
Einzelgewicht
1,04 kg
Maße (L x B x H)
nicht verfügbar
Ursprungsland**
Auf Anfrage
Zolltarifnummer
84812090
GTIN
4052568170363
RoHS konform
Ja
Hersteller
Festo
