Neu & Original
Festo 540009 Vakuumsaugdüse
Preis & Verfügbarkeit
651,94 €
exkl. MwSt.
|775,81 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- VakuumsaugdüseKlicken zum Kopieren
- Hersteller-Artikelnummer:
- 540009Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- OVEM-07-H-B-QO-OE-N-2NKlicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über
Eigenschaften für 540009 von Festo
- Nennweite Lavaldüse
- 0.7 mm
- Rastermaß
- 20 mm
- Bauart Schalldämpfer
- offen
- Einbaulage
- beliebig
- Ejektorcharakteristik
- hohes VakuumStandard
- Filterfeinheit
- 40 µm
- Handhilfsbetätigung
- tastendzusätzlich über Bedientasten
- Integrierte Funktion
- Abwurfimpulsventil elektrischDrosselEinschaltventil elektrischFilterLuftsparfunktion elektrischRückschlagventilSchalldämpfer offenVakuumschalter
- Konstruktiver Aufbau
- modular
- Kurzschlussfestigkeit
- ja
- Messgröße
- Relativdruck
- Messprinzip
- piezoresistiv
- Schaltelementfunktion
- ÖffnerSchließer
- Schaltfunktion
- Fenster-KomparatorSchwellwert-Komparator

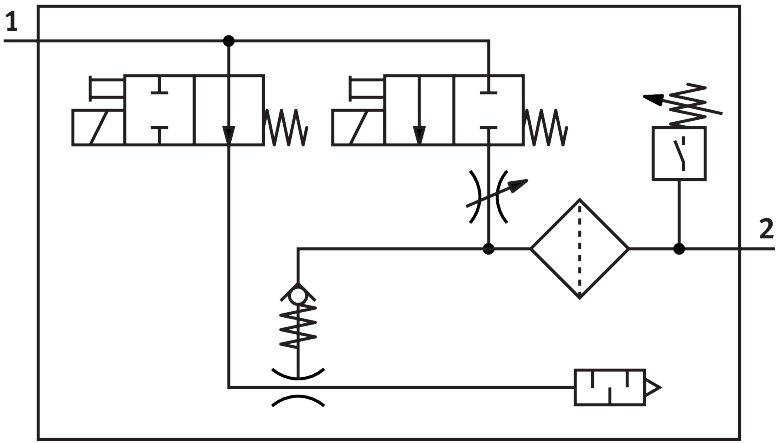

- Symbol
- 00992102
- Ventilfunktion
- offen
- Verpolungsschutz
- für alle elektrischen Anschlüsse
- Schalteingang nach Norm
- IEC 61131-2
- Anzeigeart
- 4-stellig alphanumerischhintergrundbeleuchtetes LCD
- Anzeigebereich
- -0.999 bar ... 0 bar
- Darstellbare Einheit(en)
- bar
- Einstellbereich Hysterese
- -0.9 bar ... 0 bar
- Einstellmöglichkeiten
- über Display und Tasten
- Schaltstellungsanzeige
- LCD
- Schaltzustandsanzeige
- optisch
- Einstellbereich Schwellwerte
- -0.999 bar ... 0 bar
- Betriebsdruck
- 2 bar ... 8 bar
- Betriebsdruck für max. Vakuum
- 4.1 bar
- Max. Vakuum
- 93 %
- Nennbetriebsdruck
- 6 bar
- Max. Saugvolumenstrom gegen Atmosphäre
- 16 l/min
- Belüftungszeit bei Nennbetriebsdruck
- 0.4 s
- Betriebsspannungsbereich DC
- 20.4 V ... 27.6 V
- Einschaltdauer
- 100%
- Induktive Schutzbeschaltung
- angepasst auf MZ-, MY-, ME-Spulen
- Isolationsspannung
- 50 V
- Leerlaufstrom
- 70 mA
- Max. Ausgangsstrom
- 100 mA
- Reststrom
- 0.1 mA
- Schaltausgang
- 2xNPN
- Spannungsfall
- 1.5 V
- Spulenkennwerte
- 24 V DC: Niederstromphase 0,3 W, Hochstromphase 2,55 W
- Stoßspannungsfestigkeit
- 0.8 kV
- Überlastfestigkeit
- vorhanden
- Verschmutzungsgrad
- 3
- Zulassung
- RCM Markc UL us - Listed (OL)
- KC-Zeichen
- KC-EMV
- CE-Zeichen (siehe Konformitätserklärung)
- nach EU-EMV-Richtlinie
- UKCA-Zeichen (siehe Konformitätserklärung)
- nach UK Vorschriften für EMV
- Betriebsmedium
- Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs-/Steuermedium
- Geölter Betrieb nicht möglich
- Korrosionsbeständigkeitsklasse KBK
- 2 - mäßige Korrosionsbeanspruchung
- LABS-Konformität
- VDMA24364-Zone III
- Mediumstemperatur
- 0 °C ... 50 °C
- Relative Luftfeuchtigkeit
- 5 - 85 %
- Schalldruckpegel bei Nennbetriebsdruck
- 58 dB(A)
- Schutzart
- IP65
- Schutzklasse
- III
- Umgebungstemperatur
- 0 °C ... 50 °C
- Max. Anziehdrehmoment
- 0,8 Nm mit Innengewinde2,5 Nm mit Durchgangsbohrung
- Druckmessbereich
- -1 bar ... 0 bar
- Genauigkeit in ± % FS
- 3 %FS
- Wiederholbarkeit Schaltwert FS
- 0.6 %
- Schaltlogik Eingänge
- NPN (minusschaltend)
- Elektrischer Anschluss
- M12x1Stecker
- Befestigungsart
- mit Durchgangsbohrungmit Innengewindemit Zubehör
- Pneumatischer Anschluss 1
- QS-8
- Pneumatischer Anschluss 3
- Schalldämpfer integriert
- Vakuumanschluss
- QS-8
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Dichtungen
- NBR
- Werkstoff Fangdüse
- POM
- Werkstoff Filter
- GewebePASinterstahl
- Werkstoff Filtergehäuse
- PA-verstärkt
- Werkstoff Gehäuse
- Aluminium-DruckgussPA-verstärkt
- Werkstoff Regulierschraube
- Stahl
- Werkstoff Schalldämpfer
- Aluminium-KnetlegierungPU-Schaum
- Werkstoff Schrauben
- Stahl
- Werkstoff Sichtscheibe
- PA
- Werkstoff Steckergehäuse
- Messing, vernickelt
- Werkstoff Steckkontakte
- Messing, vergoldet
- Werkstoff Stifte
- Stahl
- Werkstoff Strahldüse
- Aluminium-Knetlegierung
- Werkstoff Tastenfeld
- TPE-U
- Werkstoff Verschraubung
- Messing, vernickelt
- Dokumente
- Dokumentation 540009
- Datenblatt 540009
- CAD-Daten 540009
Hersteller-Artikelbeschreibung
Prozesssicherheit pur: OVEM überwacht die eingestellte Evakuierungs- und Abwurfzeit des Taktzyklus. Inkl. automatischer Fehlermeldung. Mit I/O-Link® bequem von der SPS aus steuerbar. Eine Luftsparfunktion reduziert die Druckluftkosten auf ein Minimum.
Weitere Informationen für 540009 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 330 g
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84141089
- GTIN
- 4052568178116
- RoHS konform
- Ja
- Hersteller
- Festo
